JETI model DC-16 Bedienungsanleitung Seite 68

computer radio control system
d

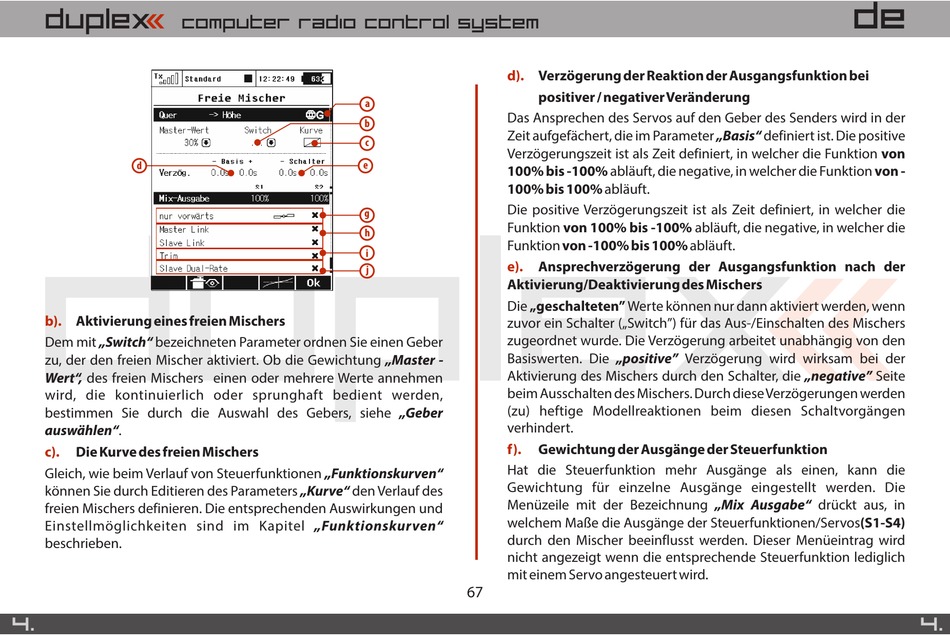

b). Aktivierung eines freien Mischers
Dem mit „Switch" bezeichneten Parameter ordnen Sie einen Geber
zu, der den freien Mischer aktiviert. Ob die Gewichtung „Master -
Wert", des freien Mischers einen oder mehrere Werte annehmen
wird, die kontinuierlich oder sprunghaft bedient werden,
bestimmen Sie durch die Auswahl des Gebers, siehe „Geber
auswählen".
c). Die Kurve des freien Mischers
Gleich, wie beim Verlauf von Steuerfunktionen „Funktionskurven"
können Sie durch Editieren des Parameters „Kurve" den Verlauf des
freien Mischers definieren. Die entsprechenden Auswirkungen und
Einstellmöglichkeiten sind im Kapitel „Funktionskurven"
beschrieben.
4.
d). Verzögerung der Reaktion der Ausgangsfunktion bei
positiver / negativer Veränderung
a
Das Ansprechen des Servos auf den Geber des Senders wird in der
b
Zeit aufgefächert, die im Parameter „Basis" definiert ist. Die positive
c
Verzögerungszeit ist als Zeit definiert, in welcher die Funktion von
e
100% bis -100% abläuft, die negative, in welcher die Funktion von -
100% bis 100% abläuft.
Die positive Verzögerungszeit ist als Zeit definiert, in welcher die
g
Funktion von 100% bis -100% abläuft, die negative, in welcher die
h
Funktion von -100% bis 100% abläuft.
i
e). Ansprechverzögerung der Ausgangsfunktion nach der
j
Aktivierung/Deaktivierung des Mischers
Die „geschalteten" Werte können nur dann aktiviert werden, wenn
zuvor ein Schalter („Switch") für das Aus-/Einschalten des Mischers
zugeordnet wurde. Die Verzögerung arbeitet unabhängig von den
Basiswerten. Die „positive" Verzögerung wird wirksam bei der
Aktivierung des Mischers durch den Schalter, die „negative" Seite
beim Ausschalten des Mischers. Durch diese Verzögerungen werden
(zu) heftige Modellreaktionen beim diesen Schaltvorgängen
verhindert.
f). Gewichtung der Ausgänge der Steuerfunktion
Hat die Steuerfunktion mehr Ausgänge als einen, kann die
Gewichtung für einzelne Ausgänge eingestellt werden. Die
Menüzeile mit der Bezeichnung „Mix Ausgabe" drückt aus, in
welchem Maße die Ausgänge der Steuerfunktionen/Servos(S1-S4)
durch den Mischer beeinflusst werden. Dieser Menüeintrag wird
nicht angezeigt wenn die entsprechende Steuerfunktion lediglich
mit einem Servo angesteuert wird.
67
DE
4.
