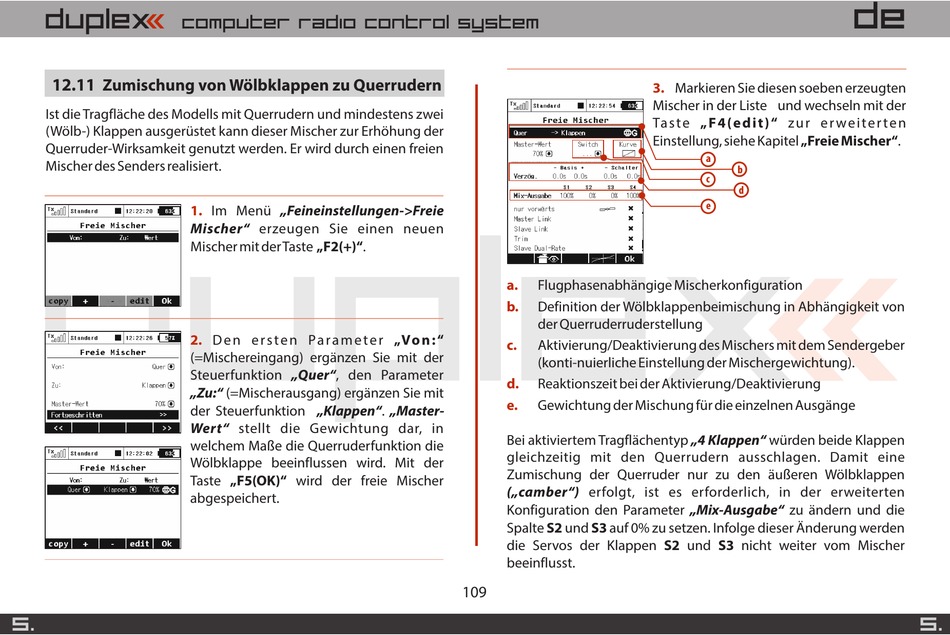

12.11 Zumischung von Wölbklappen zu Querrudern
Ist die Tragfläche des Modells mit Querrudern und mindestens zwei
(Wölb-) Klappen ausgerüstet kann dieser Mischer zur Erhöhung der
Querruder-Wirksamkeit genutzt werden. Er wird durch einen freien
Mischer des Senders realisiert.
1.
Mischer" erzeugen Sie einen neuen
Mischer mit der Taste „F2(+)".
2.
(=Mischereingang) ergänzen Sie mit der
Steuerfunktion „Quer", den Parameter
„Zu:" (=Mischerausgang) ergänzen Sie mit
der Steuerfunktion „Klappen". „Master-
Wert" stellt die Gewichtung dar, in
welchem Maße die Querruderfunktion die
Wölbklappe beeinflussen wird. Mit der
Taste „F5(OK)" wird der freie Mischer
abgespeichert.
5.
Im Menü „Feineinstellungen->Freie
D e n e r s t e n Pa r a m e t e r „Vo n : "
a. Flugphasenabhängige Mischerkonfiguration
b. Definition der Wölbklappenbeimischung in Abhängigkeit von
der Querruderruderstellung
c. Aktivierung/Deaktivierung des Mischers mit dem Sendergeber
(konti-nuierliche Einstellung der Mischergewichtung).
d. Reaktionszeit bei der Aktivierung/Deaktivierung
e. Gewichtung der Mischung für die einzelnen Ausgänge
Bei aktiviertem Tragflächentyp „4 Klappen" würden beide Klappen
gleichzeitig mit den Querrudern ausschlagen. Damit eine
Zumischung der Querruder nur zu den äußeren Wölbklappen
(„camber") erfolgt, ist es erforderlich, in der erweiterten
Konfiguration den Parameter „Mix-Ausgabe" zu ändern und die
Spalte S2 und S3 auf 0% zu setzen. Infolge dieser Änderung werden
die Servos der Klappen S2 und S3 nicht weiter vom Mischer
beeinflusst.
109
3. Markieren Sie diesen soeben erzeugten
Mischer in der Liste und wechseln mit der
Ta s t e „ F 4 ( e d i t ) " z u r e r we i t e r t e n
Einstellung, siehe Kapitel „Freie Mischer".
a
b
c
d
e
