JETI model duplex DC-24 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für duplex DC-24:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

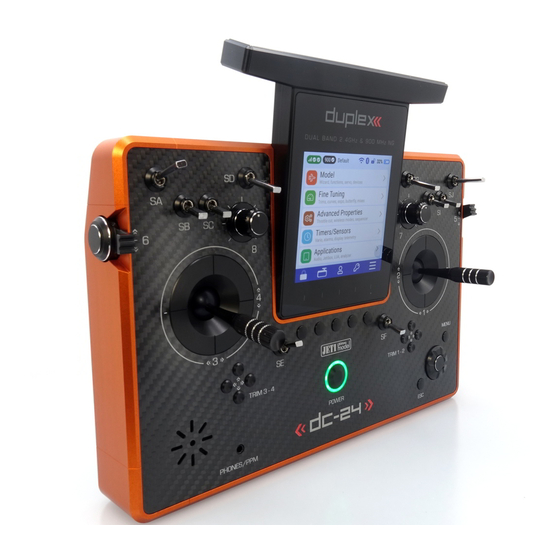

computer radio control system
DE
CZECH REPUBLIC
DC/DS-24
2.4GHz/900MHz
Dual Band System
DE
FW 4.24

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JETI model duplex DC-24

Inhaltszusammenfassung für JETI model duplex DC-24

  • Seite 1 computer radio control system CZECH REPUBLIC DC/DS-24 2.4GHz/900MHz Dual Band System FW 4.24...

  • Seite 2: Inhaltsverzeichnis

    computer radio control system Inhaltsverzeichnis 3.3.4 Einstellung der Kraft und Art der Knüppelbremse ..15 1. Einleitung ....................07 3.3.5 Wegeinstellung Gas-/Pitchknüppel ......... 16 1.1 DC/DS-24 ..................07 1.2 Eigenschaften ................. 09 3.3.6 Änderung des Steuermodus ..........17 1.3 Struktur der Anleitung ..............09 3.3.7 Knüppelschalter/-tastermontage........
  • Seite 3 computer radio control system 4.3.3 Einstellung der Federkraft der Rückstellfeder ....27 6.2 Ausschalten des Senders .............. 40 4.3.4 Einstellung der Kraft und Art der Knüppelbremse ..27 6.3 Neustart des Senders ..............40 4.3.5 Wegeinstellung Gas-/Pitchknüppel ......... 28 4.3.6 Änderung des Steuermodus ..........29 7.
  • Seite 4 computer radio control system 9.1.6 Grundeinstellungen-Truck&Boat ........74 8.3.1 Vorgehensweise ..............56 8.3.2 Alternative Bindungsvorgang über das Sender- 9.1.7 Funktions+Geberzuordnung ..........74 Menü ..................56 9.1.8 Servozuordnung ..............75 8.4 Reichweitentest ................56 9.1.9 Servoeinstellungen ............... 75 8.5 Fail safe ....................57 9.1.10 Servobalancer ..............
  • Seite 5 computer radio control system 9.4.4 Sprachausgabe ..............128 9.2.12 Drehzahlregler/Gyro ............100 9.4.5 Sensoren/Aufzeichnung ............ 129 9.2.13 Gaslimiter (Heli) ..............101 9.2.14 Snap Roll ................102 9.4.6 Telemetrieanzeige ............. 131 9.3 Erweiterte Einstellungen ............. 103 9.4.7 Hauptseite ................133 9.3.1 Spezielle Modelloptionen ..........103 9.5 Zusatzfunktionen ................
  • Seite 6 computer radio control system 10.7 Kopieren von Modellspeichern von einem DS/DC 9.6.6 Lautstärke ................146 Sender zum Anderen ..............155 9.6.7 Liste der installierten SW Module ........147 9.6.8 Einschränkungen beim Übertragen von Modellen zwischen verschiedenen Sendertypen DC/DS-24 ..147 11.
  • Seite 7 computer radio control system 12.10 Zumischung von Höhenruder zum Seitenruder ....164 12.11 Zumischung von Wölbklappen zu Querrudern ....165 12.12 Zumischung von Bremsklappen zu den Querrudern ..166 12.13 Zumischung von den Wölbklappen zum Höhenruder ..166 12.14 Wölbklappenmischer - Steuerung der Wölbung ....167 12.15 Abstellen des Motors ..............

  • Seite 8: Einleitung

    Telemetriedaten vom Modell das drahtlose System Duplex 2,4GHz, wurden mit dem Ziel maximaler Anwenderfreundlichkeit, einfacher welches ebenfalls von der Firma JETI model entwickelt worden ist. Bedienung, maximaler Lebensdauer und Zuverlässigkeit der Das Übertragungssystem Duplex 2,4GHz ist sehr zuverlässig und hat mechanischen Bauteile entwickelt.
  • Seite 9 computer radio control system verwendet werden können (Timer/Alarme usw.). Trimmung. LCD Bildschirm - die Sender verfügen über ein 3,5“ Display mit einer Einfacher Austausch von Schaltern - alle im Sender verbauten Auflösung von 320x240 Pixeln und Hintergrundbeleuchtung, Schalter und Taster können einfach demontiert und nach freier Wahl welches eine perfekte Lesbarkeit unter allen Gegebenheiten am Sender angeordnet werden.

  • Seite 10: Struktur Der Anleitung

    Erstellung spezieller Flugphasen, Telemetriebeschreibung. Antworten auf Ihre Fragen erhalten Sie auch bei Händlern, in Service-Zentren oder direkt beim Hersteller JETI model s.r.o. Teile der Anleitung, die Ihrer Aufmerksamkeit nicht entgehen sollten, sind vom übrigen Text abgesondert und je nach Wichtigkeit Service farblich markiert.

  • Seite 11: Packungsinhalt Dc-24

    computer radio control system 1.5 Packungsinhalt DC-24 1.6 Packungsinhalt DS-24 Sender DC-24, Netzadapter zum Laden des Senders, Sender DS-24, Netzadapter zum Laden des Senders, Alukoffer, USB-Kabel, Schlüsselsatz (HEX 1,5; TORX 10), Alukoffer, USB-Kabel, Schlüsselsatz (HEX 1,5; TORX 8; TORX10), Reinigungslappen, Betriebsanleitung, Empfänger DUPLEX Rsat Reinigungslappen, Betriebsanleitung, Empfänger DUPLEX Rsat...

  • Seite 12: Technische Daten

    computer radio control system 2 Technische Daten DS-24 DC-24 DS-24 DC-24 Parameter Parameter Kanäle Anzahl der dargestellten zusätzliche Schalter Telemetriewerte Beschleunigungssensoren – Sprachausgabe 2 HF Module, zwei Wege HF-Mode, Gyroeinstellungen drahtlos Lehrer/Schüler Servobalancer 863 - 870 MHz 863-870 MHz 900MHz Modul Funktionskurven (EU) (EU)

  • Seite 13: Beschreibung Des Senders Dc

    computer radio control system 3 Beschreibung des Senders DC 3.1 Funktionselemente DC-24 Rechtes Knüppelaggregat K1/2 – der Sender unterstützt die Einstellung eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung. Linkes Knüppelaggregat K3/4 - der Sender unterstützt die Einstellung eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung. Ein Schaltersatz Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh, Si, Sj mit der Möglichkeit zur eigenen Konfiguration Digitaltrimmungen des linken Kreuzknüppels T3, T4...

  • Seite 14: Innenlayout Dc-24

    computer radio control system 3.2 Innenlayout DC-24 Akku Speicherkartenadapter + Speicherkarte (8GB) Anschluss PPM Out Knüppelaggregat – nicht selbstneutralisierend Knüppelaggregat, selbstneutralisierend Modulle 2.4GHz Modulle 900MHz FM Antenne, PPM Ein/Ausgang Akkuanschluss...

  • Seite 15: Kreuzknüppel

    computer radio control system Sichern Sie den Oberteil gegen den Unterteil durch gegensinni- 3.3 Kreuzknüppel ges Drehen (Kontern). Hinweis: Schalter Sie bei allen Arbeiten mit geöffneter Rückwand Falls Sie einen Steuerknüppel mit Schalter/Taster Warnung: die DC/DS-24 aus und ziehen den Akku ab. Schließen Sie haben, sollten Sie vor einer Längenverstellung die den Netzadapter oder das USB Kabel nicht an.

  • Seite 16: Einstellung Der Federkraft Der Rückstellfeder

    computer radio control system L ö s e n S i e b e i d e B e f e s t i g u n g s s c h r a u b e n d e s Verstellwiderstand bei Bewegung des Knüppelaggregates Kreuzknüppels in dieser Achse.

  • Seite 17: Wegeinstellung Gas-/Pitchknüppel

    computer radio control system 3.3.5 Wegeinstellung Gas-/Pitchknüppel ACHTUNG: Gehen Sie dabei vorsichtig vor und drehen die Schrauben nur jeweils 1/8 Umdrehungen weit und Der mechanische Weg kann an die persönlichen Vorlieben fühlen Sie die Veränderung. Zu starke Änderungen angepasst werden. können die Brems-/Ratschenfeder beschädigen.

  • Seite 18: Änderung Des Steuermodus

    computer radio control system 3.3.6 Änderung des Steuermodus Bitte Schraube wieder festziehen. Über die Schrauben können Sie die Härte der Der Sender ist mit Universal Quad-Sticks ausgestattet. Beide Ratsche/Knüppelbremse nach eigenen Belieben und Steueraggregate sind identisch und es ist möglich, den Sender in Steuergefühl einstellen.

  • Seite 19: Knüppelschalter/-Tastermontage

    computer radio control system Ziehen Sie das Knüppelaggregat heraus (von der 3.3.7 Knüppelschalter/-tastermontage Senderrückseite her). Die nachfolgende Montage geschieht Wollen Sie einen Sender DC-24 mit einem Schalter/Taster im außerhalb des Senders. Steuerknüppel verwenden, können Sie das angebotene optionale Zubehör nutzen: •...
  • Seite 20 computer radio control system Führen Sie die Kabel durch die hohle Achse der der Sendermitte zu liegen kommt (3 Stecker X, Y, S aus einem Knüppelaggregate. Knüppelaggregat). Löten Sie die Litzen auf die vorgesehenen Lötpunkte der Platine Sichern Sie die Kabel der Kreuzknüppel-Einheiten wieder in den - beachten Sie die Übereinstimmung der Anschlussreihenfolge mit Halterungen.

  • Seite 21: Schalter Auswechseln

    computer radio control system Schaltertausch: 3.4 Schalter auswechseln Schalten Sie den Sender ab und lösen Sie die Schrauben der hinteren Abdeckung. Ziehen Sie den Akkustecker ab. Alle Schalter am Sender können leicht demontiert und durch andere Lösen Sie mit dem passenden Ziermutternschlüssel (nicht im Typen ersetzt werden.

  • Seite 22: Trimmungen

    computer radio control system Die Schritt- und Wegeinstellung der Trimmung erfolgt im 3.5 Trimmungen HAUPTMENÜ -> Feineinstellungen -> Digitaltrimmung Mit den Kreuzknüppeln steuern Sie die Basisfunktionen, wie z. B. G as, Querruder, Höhen- und Seitenruder. Unter den 3. Der Akku Kreuzsteuerknüppeln befinden sich vier Tasten, die die Aufgabe der digitalen Trimmung übernehmen.

  • Seite 23: Akkutausch

    computer radio control system • Der Akku ist fast voll geladen – die rote LED leuchtet stetig, Hinweis: Betreiben Sie den DC-24 ausschließlich mit die grüne LED leuchtet nicht. Originalakkus oder mit vom Hersteller genehmigten • Der Akku ist voll geladen – die rote und grüne LED leuchten Akkus.

  • Seite 24: Handhabung

    computer radio control system 3.8 Handhabung 3.9 Change SD Card Den Sender DC-24 kann man bequem handhaben, wenn er an der Ziehen Sie den Akkustecker ab. Antennenkonsole, wie im Bild gezeigt, festgehalten wird. Schieben Sie zum Öffnen des SD-Karten-Halters den metallenen Rahmen mit dem Fingernagel nach rechts und klappen diesen dann vorsichtig auf.

  • Seite 25: Beschreibung Des Senders Ds

    computer radio control system 4 Beschreibung des Senders DS 4.1 Funktionselemente DS-24 Rechtes Knüppelaggregat K1/2 – der Sender unterstützt die Einstellung eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung. Linkes Knüppelaggregat K3/4 - der Sender unterstützt die Einstellung eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung. Ein Schaltersatz Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh mit der Möglichkeit einer eigenen Konfiguration Digitaltrimmungen des linken Kreuzknüppels T3, T4...

  • Seite 26: Innenlayout

    computer radio control system 4.2 Innenlayout Rear panel Akkuanschluss Drehgeber 9 rechts Akku Drehgeber 10 links Anschluss PPM Out Ein Schaltersatz Sm, Sn, So, Sp Knüppelaggregat – nicht selbstneutralisierend Knüppelaggregat - selbstneutralisierend SD Card Anschluss Rear panel 32 33...

  • Seite 27: Kreuzknüppel

    computer radio control system Sichern Sie den Oberteil gegen den Unterteil durch 4.3 Kreuzknüppel gegensinniges Drehen (Kontern). Hinweis: Schalten Sie bei Arbeiten am DS-24 ohne hintere Falls Sie einen Steuerknüppel mit Schalter/Taster Warnung: Abdeckung den Sender aus und klemmen Sie den haben, sollten Sie vor einer Längenverstellung die Akku ab (ziehen Sie den Stecker).

  • Seite 28: Einstellung Der Federkraft Der Rückstellfeder

    computer radio control system L ö s e n S i e b e i d e B e f e s t i g u n g s s c h r a u b e n d e s Bewegung des Kreuzknüppels in dieser Achse.

  • Seite 29: Wegeinstellung Gas-/Pitchknüppel

    computer radio control system .3.5 Wegeinstellung Gas-/Pitchknüppel Wünschen Sie eine weiche Bremse, lösen Sie schrittweise die Der mechanische Weg kann an die persönlichen Vorlieben mit „ bezeichnete Einstellschraube der Bremse“ (gegen angepasst werden. den Uhrzeigersinn). Lösen Sie die Schraube bis zu dem Punkt, bis bei der Knüppelbewegung die „Schrittwirkung“...

  • Seite 30: Änderung Des Steuermodus

    computer radio control system 4.3.6 Änderung des Steuermodus Bitte Schraube wieder festziehen. Über die Schrauben können Sie die Härte der Der Sender ist mit Universal Quad-Sticks ausgestattet. Beide Ratsche/Knüppelbremse nach eigenen Belieben und Steueraggregate sind identisch und es ist möglich, den Sender in Steuergefühl einstellen.

  • Seite 31: Knüppelschalter/-Tastermontage

    computer radio control system 4.3 .7 Knüppelschalter/-tastermontage Wollen Sie einen Sender DS-24 mit einem Schalter/Taster im Steuerknüppel verwenden, können Sie das angebotene optionale Zubehör nutzen: • Steuerknüppel mit 2-Stufenschalter • Steuerknüppel mit 3-Stufenschalter • Steuerknüppel mit Taster • Knüppel mit Drehgeber Für die Montage des Schalters/Tasters in die Kreuz- Hinweis: knüppel-Einheit empfehlen wir unser Servicecenter.
  • Seite 32 computer radio control system Führen Sie die Kabel durch die (hohle) Achse der Knüppelaggregate. Löten Sie die Litzen auf die vorgesehenen Lötpunkte der Platine - beachten Sie die Übereinstimmung der Anschlussreihenfolge mit der gegenüberliegenden, bereits gelöteten Litze! Bewegen Sie den Kreuzknüppel bis auf Anschlag in allen Richtungen um die Kabellängen im beweglichen Teil der Steuereinheit abzugrenzen und ziehen Sie die Kabel auch noch Lösen Sie das (geriffelte) Knüppeloberteil (durch Drehen...
  • Seite 33 computer radio control system der Sendermitte zu liegen kommt (3 Stecker X, Y, S, M aus einem Warnung: Beachten Sie b ei der Kab elverlegung die Knüppelaggregat). nachfolgenden Abbildungen - die Kabel müssen so Sichern Sie die Kabel der Kreuzknüppel-Einheiten wieder in den weit wie möglich von den Magnetelementen entfernt Halterungen.

  • Seite 34: Schalter Auswechseln

    computer radio control system 4.4.1 Vorgehendsweise zum Schalterausbau 4.4 Schalter auswechseln Schalten Sie den Sender ab und lösen Sie die Schrauben der hinteren Abdeckung. Ziehen Sie den Akkustecker ab. Alle Schalter am Sender können leicht demontiert und durch andere Typen ersetzt werden. Der Sender DS-16 erkennt automatisch den Lösen Sie mit dem passenden Ziermutternschlüssel (nicht im Schaltertyp.

  • Seite 35: Zusammenbau

    computer radio control system 4.Ziehen Sie das Flachbandkabel aus dem Anschluss auf der Bei der ersten Inbetriebnahme des Senders nach dem Hauptplatine. Schalterumbau erhalten Sie einen entsprechenden Hinweis auf die Die Orientierung des Flachbandkabels mit dem der Schalter mit der geänderte Schalterzuordnung - Bestätigen Sie diesen Hinweis und überprüfen Sie alle Funktionen bzw.

  • Seite 36: Trimmungen

    computer radio control system Die Schritt- und Wegeinstellung der Trimmung erfolgt im 4.5 Trimmungen HAUPTMENÜ -> Feineinstellungen -> Digitaltrimmung Mit den Kreuzknüppeln steuern Sie die Basisfunktionen, wie z. B. G as, Querruder, Höhen- und Seitenruder. Unter den 4.6 Der Akku Kreuzsteuerknüppeln befinden sich vier Tasten, die die Aufgabe der digitalen Trimmung übernehmen.

  • Seite 37: Akkutausch

    computer radio control system • Der Akku ist fast voll geladen – die rote LED leuchtet stetig, Hinweis: Betreiben Sie den DS-24 ausschließlich mit die grüne LED leuchtet nicht. Originalakkus oder mit vom Hersteller genehmigten • Der Akku ist voll geladen – die rote und grüne LED leuchten Akkus.

  • Seite 38: Handhabung

    computer radio control system 4.8 Handhabung 4.9 Change SD Card Der Sender ist mit einem Tragegriff aus ausgestattet. Im Griff ist die Ziehen Sie den Akkustecker ab. 900MHz Antenne untergebracht. Schieben Sie zum Öffnen des SD-Karten-Halters den metallenen Rahmen mit dem Fingernagel nach rechts und klappen diesen dann vorsichtig auf.

  • Seite 39: Drahtlose Modi

    computer radio control system Sendemodul-Empfängerkombination als Redundanzsystem. 5 Drahtlose Modi Außerdem ist die Betriebssicherheit wesentlich erhöht, weil beide HF Module abwechselnd mit beiden Empfängern Um höchste Zuverlässigkeit und Übertragungssicherheit kommunizieren. sicherzustellen ist die DC/DS mit zwei unabhängigen DUPLEX 2,4 • Modus 3 „Schüler”...
  • Seite 40 computer radio control system Empfohlene Verbindung im „Standard“ HF-Modus Anschluss des RSat 900 an einem Hauptempfänger: Anschluss des RSat 900 an der Central Box: • Der RSat 900 wird am „Sat1“ Steckplatz („PPM in“ am Steckplatz • Verbinden Sie den RSat2 (2.4Ghz) immer mit dem „Rx1“ Steckplatz des Hauptempfänger) angesteckt.

  • Seite 41: Einschalten Und Ausschalten Des Dc/Ds-24

    computer radio control system 6 Einschalten und Ausschalten des DC/DS 6.2 Ausschalten des Senders Der Sender wird durch Drücken der Taste „Power“ abgeschaltet. Vor 6.1 Einschalten des Senders dem Ausschalten werden Sie immer nach einer Bestätigung gefragt. In Ausnahmefällen kann man den Sender ohne Bestätigung durch Der Sender wird durch längeres Drücken der Taste „Power“...

  • Seite 42: Erstmalige Inbetriebnahme

    computer radio control system Anwender selbst Informationen einblenden, die Sie im Betrieb 7 Erstmalige Inbetriebnahme überwachen wollen, z.B. Stoppuhren, Telemetriewerte, usw. Schalten Sie den Sender ein, indem Sie die Taste „Power“ lang Der Hauptbildschirm besteht aus der Statuszeile, in welcher drücken und danach mit der Taste „F5(Ja)“...

  • Seite 43: Navigation Im Menü

    computer radio control system Die untere Leiste des Hauptbildschirms enthält: 7.2 Navigation im Menü 7.2.1 Navigation Die Taste „menu“ schaltet zwischen dem Hauptbildschirm und dem Hauptmenü des Senders um. Wenn Sie diese Taste vor/beim Editieren eines Wertes drücken, können Sie den Wert in 10er oder 100er Schritten ändern.

  • Seite 44: Parameterauswahl

    computer radio control system 7.2.3 Menüstruktur - Telemetriegeber * Modellwahl/-modifikation - Sprachkommandos - Modell auswählen - Neues Modell anlegen - Sequencer - Grundeinstellungen - Bewegungssensor - Modellbild & Farbgebung (nur DS-24) - Funktions + Geberzuordnung * Stoppuhren/Sensoren - Servozuordnung - Stoppuhren - Servoeinstellungen - Alarme Die Funktionstasten („Softkeys“) unterhalb des Display...

  • Seite 45: Erstellung Eines Modells - Der Assistent

    computer radio control system 7.3 Erstellung eines Modells – der Assistent Anmerkung: Aus Sicherheitsgründen empfehlen wir ausdrücklich, während der Programmierung von Elektroflugmodellen In diesem Abschnitt werden wir Sie bei der Erstellung eines neuen deren Luftschraube abzunehmen! Flug-, Hubschrauber-, Kopter- oder Funktionsmodells Schritt für Schritt begleiten.
  • Seite 46 computer radio control system Wählen Sie ein optionales Modellbild Diese Zuordnung kann hier auch getauscht werden. Wir empfehlen, die und Farbprofil nach Ihren persönlichen g e z e i g t e Z u o r d n u n g e i n f a c h z u Vorlieben.

  • Seite 47: Hubschrauber

    computer radio control system 7.3.2 Hubschrauber Servoeinstellungen”. Die Querruder können beim Einsatz von zwei Servos sehr einfach als Der Begleiter führt Sie durch die Erstellung eines einfachen Modell- aerodynamische Bremsen verwendet werden. Nachfolgend wird Hubschraubers. Der Hubschrauber hier im Beispiel wird über eine diese Konfiguration beschrieben.
  • Seite 48 computer radio control system Schalten Sie den Sender ein. Im Wir wählen für den Hubschreiber in Hauptbildschirm drücken Sie die Taste diesem Beispiel denTaumelscheibentyp „3 „menu“. Servos (Std. 120°)”. Mit dem zweiten Parameter des Menüs „Nickser vo- Wählen Sie den Parameter „Modellwahl/- modifikation“...
  • Seite 49 computer radio control system D a s M e n ü „ S e r v o z u o r d n u n g “ Weiter gelangen Sie mit der Taste b e i n h a l t e t d i e Z u o r d n u n g v o n „F5(>>)”.

  • Seite 50: Multicopter

    computer radio control system Zwei Ausschlaggrößen Zuordnung von Servos zu den Empfängerkanälen: - siehe „Feineinstellungen -> Dual Rate/Expo“ Throttle – Steigen/Sinken Flugphase Autorotation Roll – Rollfunktion links/rechts - siehe „Feineinstellungen -> Flugphasen“ Pitch – Nicken vor/zurück Gyro/Drehzahlregler Vor der Erstellung eines neuen Modells sollte der korrekte - siehe „Feineinstellungen ->...
  • Seite 51 computer radio control system Wählen Sie „Neues Modell anlegen“ In den Grundeinstellungen werden die entsprechenden Steueroptionen eines Multicopters angezeigt und ausgewählt. Diese sind Kameragimbal “nein/2 Achsen/3 Achsen”, die gewünschten Gyrostabilisie- rungsfunktionen und die Anzahl der Landegestellservos/-funktionen. Dann wieder die Taste „F5(>>)”. Dann bitte einen Namen des Modells eingeben.

  • Seite 52: Schiffsmodell

    computer radio control system 7.3.4 Schiffsmodell Der folgende Bildschirm fragt nun nach der Aktivierung des neu erstellten Modells. Der Sender ist auch mit einem Begleiter zur Erstellung von anderen Bestätigen Sie diese Abfrage mit der Taste Modelltypen als Flug- oder Hubschraubermodellen ausgestattet. Im „F5(ja)”.
  • Seite 53 computer radio control system Schalten Sie den Sender ein. Im D e r e r s te Pa ra m e te r i m M e n ü Hauptbildschirm drücken Sie die Taste „Grundeinstellung“ ist die Anzahl der gesteuerten Motoren im Modell. Diesen „menu“.
  • Seite 54 computer radio control system Im letzten Schritt konfigurieren wir einen freien Mischer von der Z u o r d n u n g d e r S e n d e r - Ausgangsfunktionen zu den Empfän- Gasfunktion zum Geräuschmodul (Motorgeräusch). Das Ergebnis gerkanälen (Ausgängen).

  • Seite 55: Einstellung Der Empfängerausgänge

    computer radio control system 7.3.5 Einstellung der Empfängerausgänge „ L i m i t p o s i t i v / L i m i t n e ga t i v “ - M a x i m a l b e re i c h d e r Ausgangsfunktion Wechseln Sie zum Menü...

  • Seite 56: Duplex Empfänger / Allgemein

    computer radio control system EXT – Eingang für Telemetriesensoren. Wenn Sie mehr als nur 8 Duplex Empfänger / allgemein einen Telemetriesensor anschließen benötigen Sie den JETI EXPANDER E4. 8.1 Empfänger Beschreibung A1/A2 – Empfängerantennen. Verlegen Sie die aktiven Antennenlängen wenn möglich immer im Winkel von 90°...

  • Seite 57: Vorgehensweise

    computer radio control system 8.3.1 Vorgehensweise: Schalten Sie den Sender und Empfänger aus. Stecken Sie den Bindestecker „BIND PLUG“ in den Empfängereingang EXT. Schalten Sie zuerst den Empfänger ein. Danach schalten Sie den Sender ein. Der Empfänger bindet sich mit dem primären Sendermodul, dieser Vorgang wird akustisch signalisiert.

  • Seite 58: Fail Safe

    computer radio control system Sie dort "Failsafe" und folgen den Anweisungen im Display. Siehe 8.5 Fail safe auch Punkt 8.7 dieser Anleitung. Alle Empfänger des Duplex 2,4GHz-Systems verfügen über die Voraussetzung: SW Stand des Empfänger mindestens 3.24 Funktion „fail safe“, die auf Verbindungsunterbrechungen reagiert. Wenn der Empfänger nicht mit einer SW ab 3.24 ausgerüstet ist, Ab dem Zeitpunkt, wo für den Empfänger aus irgendeinem Grund dann ist eine Programmierung über die JETI Box Funktion...

  • Seite 59: Technische Daten

    computer radio control system 8.6 Technische Daten Empfänger 2,4GHz * xternal ower onnector Basicsparameter REX3 REX 6 R 7nano REX 7 REX 10 R11 EPC* REX 12 * R14* R18* Rsat2 REX 6A REX 7A REX 10A REX 12A* Abmessungen [mm] 10x22x7 47x20x7 38x25x11 30x18x5 42x28x11 51x24x11 51x28x11 51x24x11 51x28x11 62x38x16 62x38x16 35x23x6 Gewicht [g] Antennenlänge [mm]...

  • Seite 60: Geräteübersicht

    computer radio control system Switch, dieser wird immer angezeigt und ermöglicht die Geräteübersicht Einstellungen zu diesen speziellem Gerät (siehe auch weiter unten). Bitte beachten Sie, dass die Einstellungen zum RC-Switch im Sender Dieses Menü wird für die drahtlose gespeichert werden und modellspezifisch sind. Einstellung und Programmierung von Achtung: Dieses unterschiedet den RC-Switch von allen anderen Empfängern, Sensoren…...
  • Seite 61 computer radio control system oder andere digitale Geräte (FBL System…). • UDI - Universal Data Interface. - Das ist ein unidirektionales digitales und serielles Protokoll, welches bis zu 12 Kanäle auf einem einzigen Anschluss übertragen kann. Das UDI Protokol wird z.B. in verschiedenen Stabilisierungssystemen für Hubschrauber und Flugzeuge verwendet.
  • Seite 62 computer radio control system Alarmeinstellungen PPM - Einstellungen - Niederspannungs-Warnung - bei Unterschreitung dieses Wertes - Anzahl der Kanäle - wenn der PPM Ausgabemodus eingestellt ist wird der Alarm für die Empfängerakkuspannung ausgegeben Hier (entweder positiv oder negativ) können Sie die Anzahl der Kanäle kann der Spannungwert dem jeweiligen Empfängerakkutyp auf dem PPM Ausgang konfigurieren.
  • Seite 63 computer radio control system können als digitaler Ein- oder Ausgang konfiguriert werden. Jeder Empfängerausgang hat drei verschiedene Parameter zu Auswahl: - Digitaler-Eingabemodus: ein logischer Wert eines Signalgebers (0 oder 1 als Ergebnis) wird an den DC/DS Sender in Form von EX- •...

  • Seite 64: Direkte „On-Demand-Befehle" Für Ex Bus Taugliche

    computer radio control system 8.7.1 Direkte „on-demand-Befehle“ für EX Bus taugliche z.B. wähle Telemetrie Min/Max Geräte Die Sender DC/DS unterstützen bis zu 16* universelle Befehle für die drahtlos verbundenen und EX Bus fähigen Geräte. Eine Übersicht der möglichen Befehle erhalten Sie nach Druck auf die Taste „F4" C M D i m M e n ü...

  • Seite 65: Rc-Ein/Aus Schalter

    computer radio control system - Wählen Sie “JA” wird der Befehl bestätigt und durch die Central Box 8.8. RC-Ein/Aus Schalter ausgeführt. Die Min/Max-Werte werden gelöscht und die Telemetriefenster im Hauptdisplay zeigen „Null“. Die RC-Ein/Aus Schalter wird im Modell montiert und über den Sender, d.h.
  • Seite 66 computer radio control system • Die Seriennr./ID wird automatisch gespeichert Die Schalterauswahl ermöglich es Ihnen jeden vorhandenen Schalter für die Betätigung des RC-Switch zu verwenden. Wird dieser Schalter betätigt, erscheint im Display eine Sicherheitsabfrage „Modell einschalten?“. Dieser wird dann mit der angezeigten Taste bestätigt.

  • Seite 67: Hauptmenü

    computer radio control system 9 Hauptmenü Die Zahlen auf der linken Seite geben die Reihenfolge der In das Hauptmenü gelangen Sie vom Hauptbildschirm durch Positionen im Menü an. Drücken der Taste „menu“. Das Hauptmenü setzt sich aus zwei Sektionen zusammen, der Basis- und der Anwendersektion.

  • Seite 68: P A S S W O R T S C H U T Z G E G E N V E R S E H E N T L I C He

    computer radio control system 9.0.1 P a s s w o r t s c h u t z g e g e n v e r s e h e n t l i c h e - Modellauswahl, Änderungen an der Konfiguration - Anlegen eines neuen Modells, - Kalibrierung der Geber,...

  • Seite 69: Modellauswahl

    computer radio control system Modell auswählen 9.1. Modellauswahl Wählen Sie aus der Liste das gewünschte Modell aus und bestätigen Sie durch Drücken der „3D-Taste“ oder der Taste „F1(Ok)”. Der Das Menü „Modellwahl/-modifikation“ enthält alle zur Modellwechsel muss nach Aufforderung bestätigt werden. Bearbeitung des Modells notwendigen Basisfunktionen wie: •...
  • Seite 70 computer radio control system Modellbeschreibung Verzeichnisses wird eine Kopie des ausgewählten Modells erstellt und gleichzeitig wechseln Sie zur Bearbeitung des Namens der Eine „Modellbeschreibung" wurde den Model-Basiseigenschaften Modellkopie. hinzugefügt. Die Beschreibung wird angezeigt wenn sie sich im Modellauswahl-Menu befinden. Diese ist rein Informativ und dient Hinweis: Es ist möglich, bereits erstellte Modelle von z.B.

  • Seite 71: Neues Modell Anlegen

    computer radio control system Modellname 9.1.2 Neues Modell anlegen Im Feld „Name“ geben Sie den Modellnamen ein, unter dem das Dieser Menüpunkt startet den Assistenten zur Programmierung Modell im Senderspeicher abgelegt wird. Durch die Bestätigung des eines neuen Modells. Der Assistent arbeitet das Menü unterhalb der Parameters „Name“...

  • Seite 72: Grundeinstellung-Flugzeug

    computer radio control system 9.1.3 Grundeinstellung-Flugzeug Leitwerk Dieser Menüpunkt beinhaltet die Konfigurationseinstellungen der Der Sender bietet folgende Leitwerkskonfigurationen an: Tragflächen, Leitwerke, des Antriebs (Anzahl der Motoren), Bezeichnung Beschreibung Bremsklappen und Fahrwerkservos. Entsprechend der in diesem Kreuz- od. T- Standard-Leitwerk mit einem gesteuerten Höhenruder und Menü...

  • Seite 73: Grundeinstellung-Heli

    computer radio control system Fahrwerkservos Konfigurationsmöglichkeit 0-4 Servos. Je nach eingestellter Anzahl werden Ausgänge für die Ansteuerung der einzelnen Fahrwerkservos generiert und den Gebern am Sender zugeordnet. Mit der Taste „F5(>>)” wechseln Sie zum nächsten Schritt des Menüassistenten „Funktions+Geberzuordnung“. Nutze Gyro (1 - 3) Es ist möglich, bis zu drei unabhängige Funktionen/Achsen zur Beeinflussung der Kreiselwirkung von Stabilisierungssystemen zu erstellen.

  • Seite 74: Taumelscheibenmischer

    computer radio control system Kollektiv. Ist der Modellhubschrauber mit dieser Motorsteuerung Umkehr der Orientierung der Taumelscheibe um 180° ausgerüstet, schalten Sie diese Funktion ein. Wenn Sie diese Diese Parameter „Nickservo-Position“ ist nur bei der Funktion einstellen, wird im Menü „Feineinstellungen“ die Taumelscheiben-Variante „3 servos (Std.

  • Seite 75: Grundeinstellungen - Multicopter

    computer radio control system Sehr feines nachjustieren der Taumelscheiben-Servos. Hier können Kameragimbal Sie die Ausschlaggrößen der einzelnen Heli-Steuerfunktionen Hier wird der Typ des verwendeten Kameragimbals eingestellt. Zur definieren. Auswahl steht: “Aus” -> kein Gimbal, “Basis” -> 2 Achsen Gimbal (roll, pitch) oder “Voll”...

  • Seite 76: Funktions+Geberzuordnung

    computer radio control system Farbprofile Motortyp Es gibt eine große Auswahl verschiedener Farbprofile für das Drehen alle Motoren im Modell in einer Richtung, oder können sie in Display. Diese Farbprofile sind modellspezifisch und können für beiden Richtungen drehen („vorwärts/rückwärts“)? jedes Modell separat nach eigenem Geschmack gewählt werden. 9.1.8 Modellbild &...

  • Seite 77: Servobalancer

    computer radio control system Zuordnung des Gebers zur Steuerfunktion Ausgangswert ist 50%. Bei Einstellung des Wertes 0% wird der Geber der Zusatztrimmung keinen Einfluss auf die Steuerfunktion haben, Durch Änderungen in der Spalte „Geber“ können Sie einen bei 100% wird der Geber der Zusatztrimmung die gesamte beliebigen Geber des Senders einer Steuerfunktion zuordnen.

  • Seite 78: Servoeinstellungen

    computer radio control system Der Assistent fragt Sie nach der Bestätigung zur Erstellung des ist dabei die Anzahl der (24) übertragenen Kanäle des Senders. Die Modells „Modell aktivieren?“. Wenn Sie zur Bestätigung mit der Ausgangseinstellung wird auf Basis der vorherigen Einstellung Taste „F1(Nein)”...
  • Seite 79 computer radio control system Darstellung des Servoausschlags Hinweis: Die Größe des Maximalausschlages können Sie Im oberen Teil des Menüs ist der aktuelle Ausschlag für den weiterhin durch die Trimmeinstellung, durch ausgewählten Kanal dargestellt. Alle Änderungen in diesem Menü vergrößerte Ausschläge (Mischer!) und weitere werden unmittelbar wirksam.

  • Seite 80: Servo Balancer

    computer radio control system 9.1.12 Servo balancer bis die gegenseitige mechanische Belastung der Servos während der Bewegung minimal ist. Die Funktion „Servobalancer“ ist für große Modelle gedacht, deren Ruder von mechanisch verbundenen Servos angetrieben werden. Da auch gleiche Servotypen ab Werk schon eine kleine Ungenauigkeit in der Mittelstellung oder Servolauf aufweisen könnten oder diese Ungenauigkeiten sich bei der Montage der Ruderhörner usw ergeben, bietet der Servobalancer eine...
  • Seite 81 computer radio control system Empfehlung: Wenn Sie mehrere mechanisch Hinweis: Diese Auswahl (Telemetrie- gekoppelte Servos auf einem wertanzeige anstatt Uhrzeit) Ruder einsetzen, sollten auf die e r h a l t e n S i e a u c h u n t e r Servosignale dieser Servos „Stoppuhren/Sensoren ->...

  • Seite 82: Feineinstellungen

    computer radio control system den klassischen oder 3D-Flug ausgesprochen hilfreich. Jede der 9.2 Feineinstellungen beschriebenen Flugzustände erfordert unterschiedliche - erweiterte Einstellmöglichkeiten für Modelle.. Einstellungen, um jederzeit eine einfache und präzise Steuerung zu • gewährleisten. Alle derartigen Anpassungen können sehr einfach Flugphasen mittels unterschiedlicher Flugphasen definiert werden.
  • Seite 83 computer radio control system Hinzufügen einer Flugphase Einstellung dieses Parameters in jeder Flugphase unterschiedlich sein. Durch das Umschalten in eine andere Flugphase nimmt der Mit der Taste „F3(+)” fügen Sie eine neue Flugphase hinzu. Falls Sie Parameter die eingestellten Werte für die jeweilige aktiven diese als Kopie einer bereits bestehenden erstellen wollen, Flugphase an.
  • Seite 84 computer radio control system • Verzögerung eine Flugphase Häkchen - die Aktivierungsbedingung ist erfüllt, Diese Verzögerung definiert die Umschaltzeit von der aktiven • Kreuz - die Aktivierungsbedingung ist nicht erfüllt. Flugphase in die Nächste. Eine Umschaltung beinhaltet oftmals In der Statuszeile wird die aktuelle Flugphase angezeigt. g r u n d s ä...

  • Seite 85: Digitaltrimmung

    computer radio control system Standardflugphase festlegen Ansage der aktuell aktiven Flugphase auf Knopfdruck Es ist möglich, einen beliebigen Schalter der Flugphasenansage zu Eine ausgewählte Flugphase können Sie als Standard-Flugphase zuweisen. Nach dem Betätigen dieses Schalters/Tasters wird die definieren. Nach Auswahl der gewünschten Flugphase betätigen Sie gerade aktive Flugphase angesagt (die gewählte Sounddatei wird „F4(Opt.)”...
  • Seite 86 computer radio control system Die Trimmungen können in verschiedenen Betriebsarten - Trim.Ctrl (Trim control) – ermöglicht die Verwendung der verwendet werden: (siehe Bild c) Trimmtasten als Geber für jegliche Funktionen. Der Sender speichert die Stellung beim Ausschalten und Sie steht beim erneuten •...
  • Seite 87 computer radio control system Trimmung: Achtung, diese Trimmmöglichkeiten stehen nicht zur Verfügung bei: Wert – zeigt die aktuelle Trimmung. V-Leitwerk - Auswahl der verschiedenen Trimmmöglichkeiten nur Gespeichert – zeigt die gespeicherte Trimmung (Trimmspeicher beim Höhenruder, Seitenruder bleibt immer im Standard- Funktion).

  • Seite 88: Wie Es Funktioniert: Die Aktuelle Rate Der Hervorgehobenen

    computer radio control system 9.2.3 Flugphasentrimmung Wie es funktioniert: Die aktuelle Rate der hervorgehobenen In diesem Menü definieren Sie die Trimmeinstellungen für die Trimmung (bzw. aller Trimmungen) wird in ein spezielles Register einzelnen Flugphasen. kopiert (Bild a) letzte Spalte) und die Trimmrate selbst wird gelöscht. Dies gilt für alle Flugphasen.

  • Seite 89: Dual Rate/Expo

    computer radio control system 9.2.4 Dual Rate/Expo Hier setzen sie einen Haken im „Prop." -Feld. wenn sie einen proportionalen Geber als Dual Rate-Schalter definiert haben Wollen Sie mit einem Geber des Senders, z.B. einem Schalter die können sie sie hier Dual Rate/Exponential-Werte genauer Ruderwege oder den Verlauf der Steuerfunktion beeinflussen, definieren.

  • Seite 90: Funktionskurven

    computer radio control system Auswahl des Gebers für das Umschalten zwischen den zur am Bildschirm dargestellten Kurve. Konfigurationen Alles kann noch mit den Flugphasen kombiniert werden. Als Resultat können Sie jeder Flugphase eine andere Einstellung von Wählen Sie den Parameter „Switch“ , damit gelangen Sie zum DualRate und Expo hinterlegen.
  • Seite 91 computer radio control system Einstellung der Funktionskurven Steuerfunktion Wenn Sie die Kurve einer der Steuerfunktionen einstellen möchten, Kurven / Verläufe der Steuerfunktion editieren Sie die Spalte „Kurve“, oder markieren mit dem Cursor die Verzögerung bei positiver und negativer Veränderung der Steuerfunktion.
  • Seite 92 computer radio control system Standard Linearer Verlauf, entlang der senkrechten Achse Taste“ oder mit den Tasten „F3“ und „F4“ bewegen Sie die Punkte verschiebbar in senkrechter Richtung, mit „F1“ und „F2“ waagerecht. Durch Drücken der „3D-Taste“ wechseln Sie zum nächsten Punkt, mit konstant Ein vorgegebener, einstellbarer Wert für das „esc“...

  • Seite 93: Querruderdifferenzierung

    computer radio control system 9.2.6 Querruderdifferenzierung Differenzierung Jede Querruder–Steuerrichtung kann einen unterschiedlichen Um eine Rollbewegung des Modells exakt um die Rumpf- Steuerweg eingestellt haben. Die mit „pos.“ und „neg.“ Längsachse durchzuführen und unerwünschte Gierbewegungen zu bezeichneten Zeilen enthalten pro verwendetem Servo eine Spalte unterdrücken müssen i.A.

  • Seite 94: Ailevator

    computer radio control system 9.2.7 Ailevator Ruderwege des Ailevator Für die gemischten Steuerfunktionen können unterschiedliche Die Höhenrudersteuerung ist auf zwei Servos aufgeteilt, wobei die rechte und linke Seite unabhängig voneinander angesteuert Steuerwege eingestellt werden. Die mit „Höhe“ und „Querruder“ werden. Durch die Funktion „Ailevator“ wird ein Zusammenwirken bezeichneten Zeilen enthalten zwei Spalten S1 und S2, welche die zwischen der Querruder- und Höhenruderfunktion erreicht.

  • Seite 95: V-Leitwerksmischer

    computer radio control system 9.2.8 V-Leitwerksmischer Taste“ wechseln Sie zum Editiermodus der einzelnen Servos. Mit der Taste „F1(Sym.)” schalten Sie beim Editieren die aktuelle Änderung Ist das Modell mit einem V-Leitwerk ausgestattet benötigt es einen aller Parameter der Zeile ein oder aus. entsprechenden Mischer zur Realisierung der Seiten- und Höhenruderfunktion.

  • Seite 96: Butterfly

    computer radio control system Aktivierung der aerodynamischen Bremse Ruderwege des Höhenruders und der Querruder Unter der mit „Geber“ bezeichneten Position des Menüs ordnen Sie Einzelne Steuerfunktionen können verschiedene Wege haben. Die den Geber zu, mit dem Sie die Bremse aktivieren. Ob die mit „Höhe“...
  • Seite 97 computer radio control system Höhenrudereinstellung I m d r i t t e n B i l d s c h i r m k ö n n e n S i e e i n e Ku r ve f ü r d e n Aktuelle Wegeinstellungen der Höhenruderausgleich setzen.

  • Seite 98: Freie Mischer

    computer radio control system 9.2.11 Freie Mischer Erzeugen eines freien Mischers Wenn Sie eine gegenseitige Beeinflussung einiger der Mit der Taste „F2(+)” erzeugen Sie einen neuen Mischer. Nach dem Drücken der Taste erscheint das Konfigurationsmenü für die Steuerfunktionen wünschen erzielen Sie dies auf einfache Weise mit Grundparameter des Mischers.
  • Seite 99 computer radio control system Verzögerung der Reaktion der Ausgangsfunktion bei positiver / negativer Veränderung Das Ansprechen des Servos auf den Geber des Senders wird in der Zeit aufgefächert, die im Parameter „Basis“ definiert ist. Die positive Verzögerungszeit ist als Zeit definiert, in welcher die Funktion von -100% bis +100% abläuft, die negative, in welcher die Funktion von +100% bis -100% abläuft.
  • Seite 100 computer radio control system Einseitige/Asymmetrische Beimischung Mit dem Parameter „Trim“ des freien Mischers aktivieren / deaktivieren Sie die Beeinflussung der Ausgangsfunktion durch die Wenn die Steuerfunktion aus mehreren Ausgängen (Servos) Trimmung der Eingangs-Steuerfunktion. gebildet wird, haben Sie die Möglichkeit einzustellen, ob der Mischer zu den Ausgängen (Servos) addiert oder subtrahiert wird, Beeinflussung der Ausgangsfunktion des freien Mischers d.h.

  • Seite 101: Drehzahlregler/Gyro

    computer radio control system Markieren Sie den freien Mischer, durch Betätigen der „3D-Taste“ wechseln Sie zum Editiermodus der Basisparameter. Die erweiterte Konfiguration rufen Sie durch Markieren des entsprechenden Mischers im Verzeichnis und durch Betätigen der Taste „F4(Edit)” auf. 9.2.12 Drehzahlregler/Gyro Zur Stabilisierung eines Modellhubschraubers um die Hochachse jeweilige Empfindlichkeit des Kreisels in den einzelnen wird ein Kreiselsystem eingesetzt.

  • Seite 102: Gaslimiter (Heli)

    computer radio control system Sie können bis zu drei Drehzahlvorgaben im M enü Hinweis: Negative Werte der Empfindlichkeit zeigen den aktiven Governoreinstellungen auswählen (0% bedeutet Motor AUS, 100% "Normal" Modus, positive Werte den "Headinglock" bedeutet Vollgas). Hier kann auch unter "Feineinstellung" (Feinein.) Modus der meisten Kreiselsysteme.

  • Seite 103: Snap Roll

    computer radio control system Der Gaslimiter beeinflusst auch alle Mischer, bei denen die Drossel Master-Modus – die Snap Roll-Funktion wird durch Aktivieren als Master definiert wurde, die Trimmfunktion wird durch den eines Master-Switch eingeleitet. Die anderen Schalter sind zur Gaslimiter nicht beeinflusst. Auswahl der Richtung der Snaprolle.

  • Seite 104: Erweiterte Einstellungen

    computer radio control system Automatische Trimmung 9.3 Erweiterte Einstellungen Zuordnung eines Gebers für den Start der automatischen Trimmung. Nach dem Einschalten der automatischen Trimmung Erweiterte Einstellung der Modellsteuerung. wird die Trimmung entsprechend der aktuellen Ausschläge der Kreuzknüppel eingestellt. Je größer der Ausschlag des Kreuzknüppels ist, umso schneller stellt sich der Trimmwert in der gegebenen Richtung ein.

  • Seite 105: Stick/Schalter Setup

    computer radio control system "Mode" auf "Start/Stopp" gesetzt werden. Die normale Einstellung 9.3.2 Sticks/Schalter Setup ist "Auto" (wie hier im Bild gezeigt), d.h. die Telemetrieaufzeichnung Eigenschaften von proportionalen und nichtproportionalen Gebern beginnt, nachdem eine Stoppuhr gestartet wurde. des Senders. Diese Einstellungen können für jeden Geber des Ist hier "Start/Stop"...
  • Seite 106 computer radio control system Jede andere Einstellung als "Auto" wird die automatische Vorflug-Konfiguration der Geber Erkennung für das angegebene Steuerelement deaktivieren. Bitte Jedem Geber des Senders können Sie zuordnen, in welcher Position beachten Sie, dass diese Einstellungen global und für alle Modelle er sich vor dem Einlesen des Modells aus dem Speicher bzw.

  • Seite 107: Drahtlosmodus/Trainer

    computer radio control system Konfigurieren Sie den Parameter „Gebertyp" entsprechend dem dabei werden ein Lehrer- und ein Schülersender eingesetzt, die Umschaltertyp. drahtlos miteinander verbunden sind. Der Fluglehrer kann alle oder auch nur bestimmte Steuerfunktionen an den Flugschüler • 2-Positionsumschalter - „Std. schalter” übergeben und bei Bedarf korrigierend eingreifen.
  • Seite 108 computer radio control system Drahtloser Modus „Schüler“ (Häkchensymbol), ist die Steuerung dem Schüler übergeben. Im Modus „Schüler“ werden keine Mischer, Dual Rates usw. angewendet. Freigabe zur Anbindung des Sekundärmoduls an den Moduswahl Schülersender. Freigabe von Steuerfunktionen an den Schüler; im Befehl zum Binden des primären Sendermoduls mit dem Lehrersender werden Funktionen, die der Schüler steuern darf, Lehrersender oder dem drahtlosen Lehrermodul...
  • Seite 109 computer radio control system Der Lehrersender ist ein DC/DS und der Schülersender kein Schülers jederzeit neutralisieren und bei Bedarf auch in die DC/DS Gegenrichtung korrigieren. Schalten Sie den Lehrersender ein und konfigurieren Sie das Zuordnung zum Eingangskanal aus dem Schülersender zur Schulungsmodell.
  • Seite 110 computer radio control system • Verlust des Empf. RX1 - ein Alarm wird ausgelöst, wenn der Ausgangskanälen die Steuerfunktionen abgestimmt auf den primäre Empfänger seine Verbindung verliert. Dieser Modus wird für Lehrersender bzw. das Schulungsmodell zuweisen. den Wettbewerb Piloten empfohlen, die den primären Empfänger Drahtloser Modus „Zwei-Weg HF“...
  • Seite 111 computer radio control system Empfänger auf die Sequenz für die Bindung vom Sender (bei Einsatz des 900MHz Backup-Systems Empfänger Firmware- Version 3.11 und höher wird dieser Das 900MHz Backup-System kann zusätzlich zu den bekannten HF Zeitraum auf max. 60 Sekunden begrenzt). Optionen der JETI Duplex Sender genutzt werden.

  • Seite 112: Logische Schalter

    computer radio control system HF-Modul deaktivieren 9.3.4 Logische Schalter Sie können das HF-Modul manuell deaktivieren um die Abstrahlung Wenn Sie wünschen, dass sich einzelne oder mehrere der internen Sendemodule zu unterdrücken. Drücken Sie dazu die Senderfunktionen auf der Basis des Zustandes mehrerer „F1"...
  • Seite 113 computer radio control system In der letzten Menüzeile wird das Ergebnis des logischen Ausdrucks Emulation eines Dreistufen-Schalters dargestellt. Im Verzeichnis der logischen Funktionen werden die Die logische Funktion „Multi" emuliert einen 3- Stufen-Schalter. definierten Schalter, der Operator und der Zustands der logischen Wenn Sie zwei 2- Stufen-Schalter verwenden und durch deren Schalter dargestellt.

  • Seite 114: Sprachausgabe/Ereignis

    computer radio control system Beispiel: So aktivieren oder deaktivieren Butterfly- Trimmung, führt zur Überblendung der jeweiligen Musik-/Sprach- Funktion über einen Schalter. /Akustiksignalausgaben. Viele Piloten möchten die Butterfly-Funktion ein-und ausschalten können und das unabhängig von einer Flugphase. Also hier haben wir ein Beispiel, wie man das macht (siehe Bild ). Wählen Sie einen beliebigen Schalter als „Geber 1“.
  • Seite 115 computer radio control system Die logischen Schalter bieten nun auch die Möglichkeit einer vollständigen proportionalen Nachbildung eines Gebers. Wählen Sie einfach einen Eingabe-Stick / Schieberegler, drücken Sie die „F2" Taste "Prop." im gleichen Menü (Bild e) und bestätigen mit „OK“ F5. Dann bearbeiten Sie die Auswahl-Box mit den Optionen "X <", "X>", "Lin"...

  • Seite 116: Funktionssequenzer

    computer radio control system Zeitpunkt einnehmen soll. „Q1“ bis „Q6“ entsprechen dabei den 9.3.6 Funktionssequenzer Einzelfunktionen (wie z.B Fahrwerksklappen, Einziehfahrwerk,…). Diese Funktion kann für die direkte Steuerung von Fahrwerkservos Diese können unter „Erweitert“ (Bild „ “) auch entsprechend ihrer verwendet werden, aber ihre Nutzungsmöglichkeiten sind nahezu Funktion benannt werden.

  • Seite 117: Bewegungssensoren (Nur In Der Ds)

    computer radio control system Grundsätzlich finden Sie im Menü „Erweitert” folgendes: 9.3.7 Bewegungssensoren (ausschließlich DS) • Funktionsname (z.B. Fahrwerk). Die DS-24 ist mit einem speziellen Baustein ausgerüstet, welcher die Bewegungen des Sender im dreidimensionalen Raum erfasst. • Die Auswahl des beeinflussten Servos/Funktion. Andere Dieses elektronische 3-Achsen Gyroskop, kombiniert mit einem 3- Optionen wie Mixer / Dualrate / Expo werden hiervon nicht b Achsen Beschleunigungssensor und spezieller Software ermöglich...
  • Seite 118 computer radio control system Anordnung der Achsen GX, GY, GZ sind wie im Bild a) dargestellt. Die beiden letzte Parameter „Schwenk L/R” entsprechen einem Taster der automatisch bei einem kurzem Schwenk betätigt wird. Damit lassen sich z.B. getriggerte Telemetrieansagen abspielen oder im Menü...

  • Seite 119: Telemetriegeber

    computer radio control system 9.3.8 Telemetriegeber • Übersteigt der gemessene Strom xx Ampere wird die Stoppuhr Dieses Feature gibt dem Telemetriesystem ganz neue/ungeahnte „Motorlaufzeit“ gestartet. Möglichkeiten und erweiterte deren Funktionen sehr umfangreich. • Steigt die Motortemperatur über Nicht nur die Ansage, Anzeige oder Speicherung der Telemetrieda- z.B.

  • Seite 120: Akustische Positionsbestimmung Der Proportional Geber

    computer radio control system • Beispiel 1: Der Eintrag “X < 20.0m/s ± 2.0m/s” bedeutet der Ausgang des Telemetriegebers ist “Ein” sobald der Wert kleiner als 18m/s ist (20m/s – 2m/s Hysterese). Der Zustand “AUS” wird dann bei 22m/s wieder erreicht. •...
  • Seite 121 computer radio control system Erkennung des Sprachkomandos genauer und führt zu einer guten Spracherkennungsmodi Wiedererkennung. Die DC/DS-24 bietet eine “voice-activity Push-To-Talk Modus (aktiv detection” (VAD) die Sprache von Umweltgeräuschen unterschei- auf Schalterdruck) – das Sprachko- den kann. m a n d o w i r d w ä h r e n d d e r Bis zu 15 verschiedene Spracheingaben können modellspeicher- Betätigung eines selbst gewählten übergreifend eingesetzt werden.
  • Seite 122 computer radio control system Nebengeräusche in den Senderspeicher. Nach dem Abspeichern abgespeicherten Sprachproben. Damit ist eine zuverlässige der Spracheingaben stehen diese in allen Modellspeichern zur Erkennung des Sprachkommandos möglich. Hohe und sehr Verfügung. unterschiedliche Werte zeigen eine schlechte Übereinstimmung mit Wählen Sie den Menüpunkt “Spracheingaben”...
  • Seite 123 computer radio control system • Bei der Verwendung eine extrenen Mikrophones kann es zu Fehlinterpretationen der Sprachkommandos kommen, wenn die Aufsprachen und das Abspeichern über das interne Mikro gemacht wurden. Wenn man ein externes Mikro verwenden möchte, dann sollte auch das Aufsprechen/Abspeichern über das gleiche externe Mikro vorgenommen werden.

  • Seite 124: Stoppuhren/Sensoren

    computer radio control system Standardmäßig werden alle Zeiten mit einem kurzen Betätigen der 9.4. Stoppuhren/Sensoren Löschtaste unter den Display gelöscht. Darüber hinaus ist es möglich alle Stoppuhren oder gar keine zu löschen. Diese Option ist - Einstellung der (Stopp-)Uhren und der Telemetrie modellabhängig.
  • Seite 125 computer radio control system • Standard - beim Timerstart wird die Zeit entsprechend der Einstellung des Start- und Zielwertes gezählt. Wird der Timer durch seinen Auslöser ausgeschaltet wird, bleibt der Wert stehen. Bei wiederholtem Start setzt der Timer die Zeitmessung fort. •...

  • Seite 126: Alarme

    computer radio control system 9.4.2 Alarme Vor dem Erreichen der Zielzeit kann eine akustische Benachrichtigung als „Vorwarnung“ eingestellt werden. Wenn Sie das JETI-Telemetriesystem nutzen, können Sie in diesem Menü die Grenzwerte (Alarmschwellen) definieren, bei deren Über- / Start des Timers Unterschreitung Sie durch die Wiedergabe einer ausgewählten Zuordnung des Gebers zum Starten des Timers siehe 9.7 Geber Sounddatei darauf aufmerksam gemacht werden.
  • Seite 127 computer radio control system Aktivieren des Alarms Durch Auswahl der Abfrage „Aktiviert“ und betätigen der „3D- Taste“ stellen Sie den Alarm „scharf“ und es werden die Alarmparameter angezeigt. Definition des Grenzwertes Der Parameter „Zustand“ definiert die Bedingung, bei deren Erfüllung ein Alarm ausgelöst wird. Der Wert „X“ wird als Alarme EX Sensorgröße angesehen.

  • Seite 128: Vario

    computer radio control system 9.4.3 Vario Der programmierte Alarm wird dreimal ausgegeben. Es gibt zwei Optionen der akustischen Signalisierung. Sprachausgabe für aktuellen Wert Die Erste ist direkt durch den Sensor-Alarm gesteuert. Dies ist vor Der Duplex EX Alarm gibt Ihnen die Möglichkeit der Sprachausgabe allem dann nützlich, wenn ein Nicht-EX MVario im Modell installiert des gemessenen Alarmwertes.

  • Seite 129: Sprachausgabe

    computer radio control system Mal, wenn der Schalter aktiviert wird, die aktuelle Zeit ausgegeben. • Totzone (negativ und positiv): Wenn der Timer-Typ auf "Rundenzeit" eingestellt wurde, erscheint Dieses Feld wird genutzt um einen Bereich um den Nullpunkt zu eine weitere Menüzeile mit Auswahlmöglichkeiten. In der Zeile definieren in dem keine Varioakustik ertönt (z.B.

  • Seite 130: Sensoren/Aufzeichnung

    computer radio control system Sie können die Priorität der Variablen selbst bestimmen, wodurch 9.4.5 Sensoren/Aufzeichnung die Reihenfolge der angesagten Werte festgelegt wird. Beim Aufruf dieses Menüs erhalten Sie eine tabellarische Auflistung Mögliche Optionen für Priorität: Niedrig, Mittel und Hoch. Die der angeschlossenen EX-Sensoren mit ihren einstellbaren Reihenfolge der Ausgabe erfolgt dann von hoher Priorität zur Parametern –...
  • Seite 131 computer radio control system Textinformationen nicht korrekt verarbeiten. Verwenden Sie in Löschen eines Sensorwertes diesem Falle die interne Datenanalyse des Senders und suchen Sie Es wird jetzt auch die Anzahl der erfassten Telemetriewerte nach einem evtl. verfügbaren Update zum verwendeten PC- angezeigt (über der mittleren „F3"...

  • Seite 132: Telemetrieanzeige

    computer radio control system 9.4.6 Telemetrieanzeige „Restlaufzeit“ - Zustand des Senderakkus In diesem Menü können Sie die einzelnen Anzeigefenster am Display konfigurieren. Wie schon in der Einleitung erwähnt wurde, ist der Hauptbildschirm das primäre Anzeigemedium des Senders. Am Bildschirm werden in aufbereiteter Form sämtliche Betriebsinformationen wie z.B.
  • Seite 133 computer radio control system „Telem“ -Telemetriewerte der angeschlossenen Sensoren „Besitzer“ - Name des Eigentümers „Jetibox“ - Emulations-Bildschirm der JETIBOX „Trim“ - Die Position der digitalen Drücken Sie die "esc"-Taste um die Trimmung kann optional auf dem Jetibox zu bedienen. Hauptbildschirm angezeigt werden.

  • Seite 134: Hauptseite

    computer radio control system Die Anzeigefenster können in Standard- oder doppelter Größe Löschen des Anzeigefensters angezeigt werden. Bei doppelter Größe nehmen die Fenster mehr Durch markieren des Blocks mit dem Cursor und drücken der Taste Platz am Display ein, es können dadurch allerdings mehr „F4()”...
  • Seite 135 computer radio control system Um im Hauptmenü zu blättern kann ein/zwei Schalter verwendet werden. Im "Stoppuhren/ Sensoren -> Hauptseite" Menü weisen Sie zwei getrennte Schalter zu: Beim Betätigen des ersten Schalters wird immer zur vorherigen Seite geblättert und mit dem zweiten Schalter auf die folgende Seite. Dazu eignet sich z.B.

  • Seite 136: Zusatzfunktionen

    computer radio control system Um die Daten anzuzeigen 9.5 Zusatzfunktionen navigieren Sie zur Hauptseite der D a t e n a n a l y s e u n t e r d e m Menüpunkt “Zusatzfunktionen” (Bild ). Wählen Sie die Reihe Auswahl LOG file und drücken die 3D-Taste.

  • Seite 137: Audio Player

    computer radio control system Für eine komfortable Anzeige haben Sie folgende Möglichkeiten: Voice/ abgelegt – für Ihre eigenen Audiodateien ist das Verzeichnis /Audio/ vorgesehen. • Auf der Zeitleiste (X-Achse) können Sie sich mit den Tasten „F1" „F2" bewegen. Aus dem Audioplayer können Sie mit der „3D-Taste“ durch alle vorhandenen Verzeichnisse blättern und alle Sounddateien •...

  • Seite 138: Jetibox

    computer radio control system Abspielmöglichkeit für Musikstücke eingesetzt werden. Die Musik Funktionstasten bewegen Sie sich analog zu den Tasten der JetiBox wird in diesem Einsatzfalle nicht von eingehenden Alarmen usw. im Menü um die einzelnen Parameter ansehen und/oder ändern. unterbrochen. Sie können über das Menü...

  • Seite 139: Bildanzeige - "Diashow

    computer radio control system 9.5.5 Bildanzeige – “Diashow” 9.5.7 FM Radio Hier kann man eine automatische Diashow der abgespeicherten Die FM Radiofunktion empfängt das aktuelle Radioprogramm. Ihr Bilder starten. Mit der „F1 Werkzeug” Taste wird der gewünschte Lieblingssenser, oder auch der Wetterbericht für den folgenden Flugtag, sind kein Problem.
  • Seite 140 computer radio control system haben keinen Einfluss auf den Inhalt der internen Speicherkarte, die Apps werden nur für diesen Modellspeichert aktiviert oder deaktiviert. „F1" CMD leitet Sie zur Debug Console. Hier können evtl auftretende Probleme der App erkannt werden. „F2" Refresh läd alle laufenden Apps und die “Lua” Session neu. Weitere Informationen über die “Lua application”...

  • Seite 141: Systemfunktionen

    computer radio control system Sprache 9.6. Systemfunktionen Mit diesem Menüpunkt legen Sie die Spracheinstellungen des Senders fest. Alle Texte und Sprachausgaben basieren auf dieser K o n f i g u r a t i o n d e r Einstellung.
  • Seite 142 computer radio control system Anlage neuer Modelle und der Telemetrieaufzeichnung Endlosmenue berücksichtigt. Ist sie auf "Nein" gesetzt scrollt man nicht automatisch vom letzten Distanzeinheit: Menüpunkt wieder zum Ersten. Dieser Parameter legt die verwendete Maßeinheit fest - Meter bzw. Screennshot-Schalter Fuß. Telemetriedaten werden entsprechend dieser Einstellung Der Sender bietet die Möglichkeit eigene Screenshots zu erstellen.

  • Seite 143: Reichweiten-/Servotest

    computer radio control system JETI Telemetry Communication Protocol. Diese Kommunikation ist Vibrationsintensität unidirektional und kann für den Anschluss der RCDroidBox Die Intensität des Vibrationsalarmes kann auf beiden Knüppeln (Ausführung für DC/DS Sender) verwendet werden. separat in drei Stufen eingestellt werden PPM-Jack Einstellungen 9.6.2 Reichweiten-/Servotest Einstellungen des externen PPM Steckplatzes (3,5mm...

  • Seite 144: Gebermonitor

    computer radio control system Reichweitentest Stellgeschwindigkeit Die erste Menüzeile aktiviert den Reichweitentest. Siehe Kapitel Die Menüzeile mit der Bezeichnung „Servospeed“ beinhaltet die Empfänger-Reichweitentest. Definition der Ser vo-Stellgeschwindigkeit. Die Ser vo- geschwindigkeit wird durch die Zeit ausgedrückt, die es zum Durchlaufen von einem Endausschlag zum anderen Endpunkt 9.6.3 Gebermonitor braucht.

  • Seite 145: Servomonitor

    computer radio control system Kalibrierung der Proportionalgeber das Menü „Sticks/Schalter Setup“. Die Bezeichnungen Sk und Sl sind für Knüppelschalter/-taster reserviert. Drücken Sie die Taste „F1(Kalib)”, danach erfolgt eine Abfrage, ob Sie die Kalibrierung wirklich durchführen möchten. Bestätigen Sie diese Abfrage mit „F5 (Ja)”. Nun wird die Kalibrierung durchgeführt. Fahren Sie so fort, indem Sie schrittweise alle proportionalen Kanäle mehrmals von einer Endposition zur anderen bewegen.

  • Seite 146: Systemsounds

    computer radio control system - Schwaches Signal: > Q – hier kann die gewünschte Sounddatei und der Grenzwert für die Empfangsqualität (Q-Wert) gesetzt werden. Wird dieser Wert unterschritten, ertönt die gewählte Sounddatei/Alarm. - Signalverlust > Sounddatei wird bei fehlendem Signal abgespielt - 900MHz Backup aktiv >...

  • Seite 147: Lautstärke

    computer radio control system 9.6.6 Lautstärke In diesem Menü können Sie die Lautstärke der Ton-bzw. S p r a c h a u s g a b e n d e s A u d i o s y s t e m s d e f i n i e r e n , z u r Lautstärkeeinstellung während des Betriebs können alle vorhandenen Geber (Knüppel, Schalter, Proportionalgeber) verwendet werden.

  • Seite 148: Liste Der Installierten Sw Module

    computer radio control system 9.6.7 Liste der installierten SW Module auszuschliessen. Möchte man nun nach der Übertragung des Modellspeichers dieses Modell aktivieren kann es zu Diese komplette Übersicht zeigt alle Warnmeldungen oder auch zu einer Sperre des Modells kommen, möglichen bzw. aktivierten SW-Module wenn der Softwareausbau des Senders nicht den Anforderungen Ihres Senders.

  • Seite 149: Systeminformationen

    computer radio control system 9.6. Systeminformationen In diesem Menüpunkt werden Informationen über die Produktbezeichnung, die Version der Senderfirmware und den Status des Speichermediums angezeigt. Sie können das Menü mittels „F5(Ok)“ wieder verlassen.

  • Seite 150: Die Gasverriegelung

    computer radio control system 9.7 Die Gasverriegelung 9.8 Geber auswählen Die Funktion der Gasverriegelung ist eine Sicherheitsfunktion des In dieses Menü für die Auswahl eines Steuergebers gelangen Sie aus Senders. Ist diese Funktion aktiviert, reagiert keine der diversen Konfigurationsmenüs, beispielsweise bei der Definition Motorsteuerung zugeordnete Ausgangsfunktion auf den Geber des von Flugphasen, Aktivierung von Dual-Rate, Exponentialfunktionen „Gaskanals“.
  • Seite 151 computer radio control system Beispiel Butterfly - Auswertung bei der Steuerung von Zuordnung des Gebers aerodynamischen Bremsen: Nach Aufruf des Menüs wählen Sie entweder mit der Taste „F1(Log)“ einen logischen Schalter oder durch Betätigen eines • Nichtproportional - die Bremse kann nur zwei Positionen beliebigen sonstigen Gebers diesen aus.
  • Seite 152 computer radio control system Dialog bei der Auswahl eines Gebers (Geber auswählen) Wenn Sie z.B. einen Geber für eine Funktion auswählen möchten, erscheint dieser Dialog. Ab jetzt kann zwischen diesen Gebern ausgewählt werden: • P1 – P8 Physisch vorhandene Proportionalgeber, wie Knüppel und Schieber/Drehgeber •...

  • Seite 153: Hier Eine Übersicht Der Verfügbaren Geberauswahlfenster

    computer radio control system Hier eine Übersicht der verfügbaren Geberauswahlfenster:...

  • Seite 154: Menü Trim

    computer radio control system 9.9 Menü Trim 9.10 Verarbeitungsverfahren und Auswertung der Ausgangsfunktionen des Senders Abbildung der Trimmwerte von Steuerfunktionen, die den Knüppelaggregaten zugeordnet sind. Ins Menü gelangen Sie durch Der Sender stellt nach genau festgelegten Geber Regeln die Ausgangsfunktionen für die Drücken der „3D-Taste“...

  • Seite 155: Anschluss Des Senders An Den Pc

    computer radio control system Manual – Betriebsanleitung 10 Anschluss des Senders an den PC Devices – Gerätedefinitionen, die zur Kommunikation mit intelligenten Geräten auf Basis des EX Bus - Protokolls dienen. Der Sender ist zum Datentransfer mit einem mini USB-Anschluss ausgestattet.

  • Seite 156: Speichern Von Eigenen Akustikdateien

    computer radio control system (Mischer, Dual-Rate, Expo usw.) übernommen, diese Einstellungen 10.3 Speichern von eigenen Akustikdateien sind in der Simulatorsoftware vorzunehmen. Wie bereits erwähnt, unterstützt der Sender die Wiedergabe von Akustik-dateien des Typs *.wav. Diese Dateien können zur Alarmsignalisierung oder auch einfach gebergesteuert – quasi „auf 10.6 Auslesen der Telemetrie Knopfdruck“...

  • Seite 157: Sicherheitsbestimmungen

    computer radio control system 11.2 Allgemeine Informationen 11 Sicherheitsbestimmungen Seien Sie besonders vorsichtig bei etwaigen Montageeingriffen am Sender 11.1 Der Akku und beachten Sie bei Arbeiten an den Laden Sie den Akku grundsätzlich im Sender mit dem e l e k t r o n i s c h e n K o m p o n e n t e n d i e mitgelieferten Adapter allgemein gültigen Regeln für den Tauschen Sie den Akku nicht gegen einen anderen, vom...

  • Seite 158: Flugsicherheit

    computer radio control system Senders. Seriennummer dem Modell zugeordnet und der Sender beginnt Halten Sie alle beweglichen mechanischen Teile sauber. mit der Übertragung. Schirmen Sie die Antennen nicht mit Metallgegenständen oder Führen Sie immer einen Reichweitentest am Boden vor dem Körperteilen ab.

  • Seite 159: Spezifische Mischer - Flugzeug

    computer radio control system 12 Spezifische Mischer – FLUGZEUG 12.2 Q uerruderdifferenzierung D i e s e Fu n k t i o n b e f i n d e t s i c h b e i z u v o r g e w ä h l t e r 12.1 A erodynamische Butterfly Tragflächenkonfiguration mit zwei oder mehreren Querrudern im Menü...

  • Seite 160: Ailevator

    computer radio control system 12.3 Ailevator 12.4 V -Leitwerk Der Ailevator Mix ist ein fertiger Mischer zur gegensinnigen Die Funktion der gekoppelten Steuerung von Höhenruders und Mitnahme der Höhenruder (bei 2 Servos) als Querruder z.B. im 3D S e i t e n r u d e r s b e f i n d e t s i c h b e i z u v o r g e w ä h l t e r Flug.Die Funktion der gekoppelten Steuerung von Höhen- und Leitwerkskonfiguration V-Leitwerk im Menü...

  • Seite 161: Mischer Delta/Elevon Für Nurflügel Und Deltas

    computer radio control system 12.5 Mischer Delta/Elevon für Nurflügel und Deltas 12.6 Beimischung aerodynamischer Störklappen zum Höhenruder. Die Funktion der gekoppelten Steuerung von Quer- und H ö h e n r u d e r b e f i n d e t s i c h b e i z u v o r g e w ä h l t e r Ist die Tragfläche des Modells mit Störklappen versehen, verwendet Leitwerkskonfiguration „Kein LW (Delta/Elevon)“...

  • Seite 162: Beimischung Der Querruder Zum Seitenruder

    computer radio control system Markieren Sie diesen soeben erzeugten 12.7 Beimischung der Querruder zum Seitenruder Mischer in der Liste und wechseln mit der Taste „F4(edit)“ zur er weiter ten Eine gekoppelte Quer- und Seitenruderfunktion verbessert bei Einstellung, siehe Kapitel „Freie Mischer“. manchen Modelltypen, zB.

  • Seite 163: Zumischung Des Seitenruders Zum Querruder

    computer radio control system Markieren Sie diesen soeben erzeugten 12.8 Zumischung des Seitenruders zum Querruder Mischer in der Liste und wechseln mit der Taste „F4(edit)“ zur er weiter ten Eine gekoppelte Seiten- und Querrruderfunktion verbessert bei Einstellung, siehe Kapitel „Freie Mischer“. manchen Modelltypen den Kurvenflug indem dadurch ev.

  • Seite 164: Butterfly-Mischer

    computer radio control system 12.9 Butterfly-Mischer Markieren Sie diesen soeben erzeugten Mischer in der Liste und wechseln mit der Die sogenannte Butterfly-Stellung ergibt eine sehr effektive Ta s t e „ F 4 ( e d i t ) “ z u r e r we i t e r t e n aerodynamische Bremse für Segelflugmodelle.

  • Seite 165: Zumischung Von Höhenruder Zum Seitenruder

    computer radio control system 12.10 Zumischung von Höhenruder zum Seitenruder Markieren Sie diesen soeben erzeugten Mischer in der Liste und wechseln mit der Mit dieser Beimischung kann ein auftretendes Nickmoment bei der Ta s t e „ F 4 ( e d i t ) “ z u r e r we i t e r t e n Seitenruderbetätigung kompensiert werden.

  • Seite 166: Zumischung Von Wölbklappen Zu Querrudern

    computer radio control system 12.11 Zumischung von Wölbklappen zu Querrudern Markieren Sie diesen soeben erzeugten Mischer in der Liste und wechseln mit der Ist die Tragfläche des Modells mit Querrudern und mindestens zwei Ta s t e „ F 4 ( e d i t ) “ z u r e r we i t e r t e n (Wölb-) Klappen ausgerüstet kann dieser Mischer zur Erhöhung der Einstellung, siehe Kapitel „Freie Mischer“.

  • Seite 167: Zumischung Von Bremsklappen Zu Den Querrudern

    computer radio control system 12.12 Zumischung von Wölbklappen zu den 12.13 Zumischung von den Wölbklappen zum Querrudern Höhenruder Ist die Tragfläche des Modells mit Querrudern und mindestens zwei Ist die Tragfläche des Modells mit Querrudern und mindestens vier Klappen ausgerüstet kann dieser Mischer zur Erhöhung der Klappen ausgerüstet, kann dieser Mischer zur Erhöhung der Querruder-Wirksamkeit genutzt werden.

  • Seite 168: Wölbklappenmischer - Steuerung Der Wölbung

    computer radio control system Markieren Sie diesen soeben erzeugten 12.14 Wölbklappenmischer - Steuerung der Mischer in der Liste und wechseln mit der Profilwölbung / Flugphasentrimmung Ta s t e „ F 4 ( e d i t ) “ z u r e r w e i t e r t e n Einstellung, siehe Kapitel „Freie Mischer“.

  • Seite 169: Abstellen Des Motors

    computer radio control system 12.15 Abstellen des Motors 12.16 Leerlaufeinstellung des Motors Diese Funktion gewährleistet ein sicheres Abstellen von Mit dieser Funktion wird der Leerlauf-/Standgasstellung Verbrennungsmotoren über das Gasservo/Zündung oder auch eine eingestellt/angehoben, die Konfiguration erfolgt im Menü Sicherung/Entsicherung von Elektromodellen bzw. deren „Erweiterte Einstellungen->Spezielle Modelloptionen“.

  • Seite 170: Senderzubehör

    computer radio control system 13.2 Jeti-Windschutz für Jeti Duplex Sender DC/DS 13 Senderzubehör Jeti-Windschutz für Sender DC-14/16/24 13.1 ZUBEHÖR FÜR SENDER Blau Schwarz DS - 16 Carbon-design Halterung für DC/DS DS - 16 Jeti-Windschutz für Sender DS-14/16/24 Blau Schwarz DS - 16...

  • Seite 171: Sendergurte Für Dc/Ds

    computer radio control system 13.5 Senderschalter 13.3 Sendergurte für DC/DS Schalter Kreuzgurt DC Sendergurt DS DS - 16 Schalter kurz Schalter lang Taster kurz - save Sendergurt DS DS - 16 Schalter Schalter kurz Schalter lang Taster kurz - save 13.4 Knüppelschalter für DC/DS OPTIONALE SCHALTER FÜR 3 Positionen...

  • Seite 172: Netzadapter

    computer radio control system 13.6 NETZADAPTER 13.7 ZUBEHÖR DC/DS: Handauflagen Alu-Koffer DS - 16 für Senderpult 12V Ladeadapter Blindstopfen USB-Kabel (Anschluß am 12V Autotenzs) Ersatzbatterie...
  • Seite 173 computer radio control system...
  • Seite 174 computer radio control system...
  • Seite 175 computer radio control system...
  • Seite 176 ® JETI model s.r.o. Lomená 1530, 742 58 Příbor www.jetimodel.de...

Diese Anleitung auch für:

Duplex ds-24

Inhaltsverzeichnis
