computer radio control system
4.3 Kreuzknüppel
Hinweis:
Schalten Sie bei Arbeiten am DC-16 ohne hintere
Abdeckung den Sender aus und klemmen Sie den
Akku ab (ziehen Sie den Stecker). Schließen Sie den
Netzadapter oder das USB-Kabel nicht an.
Beschränken Sie Berührungen mit den
Warnung:
Platinen auf ein Minimum. Es droht eine
Beschädigung durch elektrostatische
Entladungen!

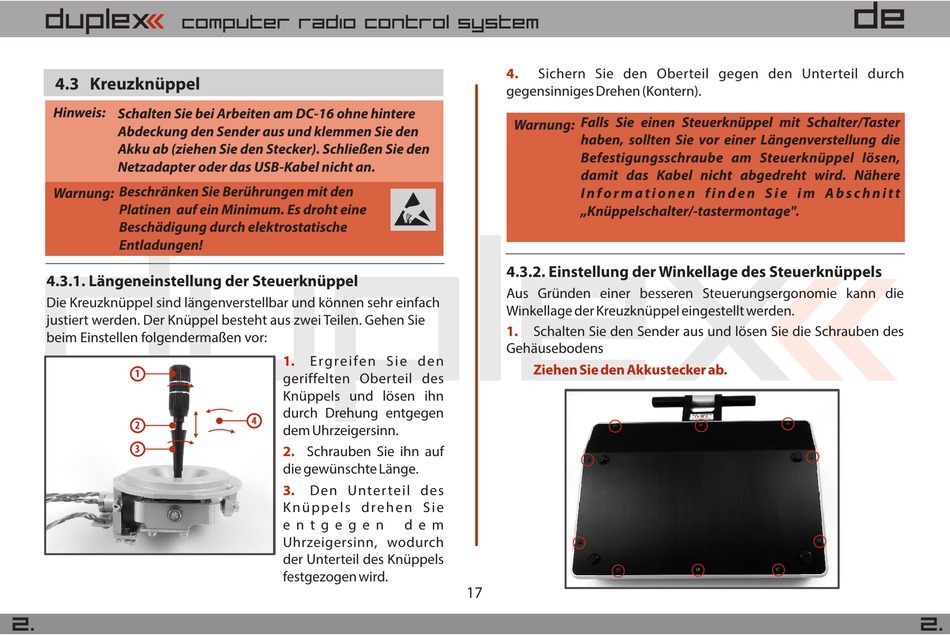

4.3.1. Längeneinstellung der Steuerknüppel
Die Kreuzknüppel sind längenverstellbar und können sehr einfach
justiert werden. Der Knüppel besteht aus zwei Teilen. Gehen Sie
beim Einstellen folgendermaßen vor:
1
2
3
2.
1. E rgre i fe n S i e d e n
geriffelten Oberteil des
Knüppels und lösen ihn
durch Drehung entgegen
4
dem Uhrzeigersinn.
2. Schrauben Sie ihn auf
die gewünschte Länge.
3. Den Unter teil des
K n ü p p e l s d r e h e n S i e
e n t g e g e n d e m
Uhrzeigersinn, wodurch
der Unterteil des Knüppels
festgezogen wird.
4. Sichern Sie den Oberteil gegen den Unterteil durch
gegensinniges Drehen (Kontern).
Falls Sie einen Steuerknüppel mit Schalter/Taster
Warnung:
haben, sollten Sie vor einer Längenverstellung die
Befestigungsschraube am Steuerknüppel lösen,
damit das Kabel nicht abgedreht wird. Nähere
I n f o r m a t i o n e n f i n d e n S i e i m A b s c h n i t t
„Knüppelschalter/-tastermontage".
4.3.2. Einstellung der Winkellage des Steuerknüppels
Aus Gründen einer besseren Steuerungsergonomie kann die
Winkellage der Kreuzknüppel eingestellt werden.
1. Schalten Sie den Sender aus und lösen Sie die Schrauben des
Gehäusebodens
Ziehen Sie den Akkustecker ab.
17
DE
2.
