A-ISOMETER® iso-F1 (IR155)
Anschluss
Sorgen Sie für Spannungsfreiheit im Montagebereich
und beachten Sie die Regeln für das Arbeiten an elek-
trischen Anlagen.
Verdrahten Sie das Gerät gemäß Anschlussplan. Die Leitungen an
KE und E sind getrennt zur Fahrzeugmasse zu führen! Beachten
Sie bitte die unterschiedlichen Platinen- und Steckervarianten!

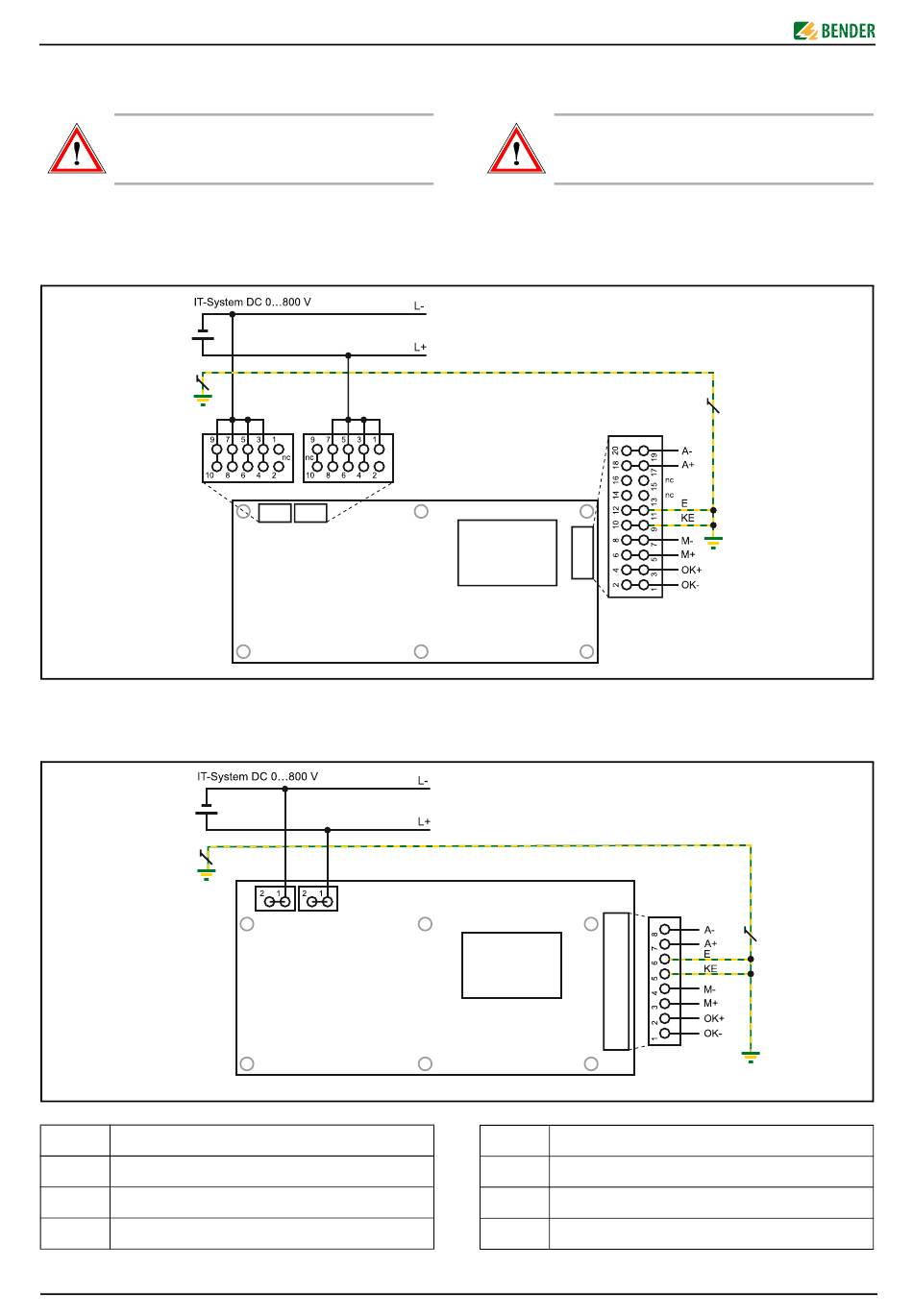

Anschlussbild für Version IR155-1
Anschlussbild für Version IR155-2
Klemme Anschlüsse
L-, L+
Anschluss an das zu überwachende DC-IT-System
Versorgungsspannung U
A-, A+
E, KE
Separater Anschluss von E und KE an PE
4
= 9...18 V DC
S
Connection
Ensure safe isolation from supply in the installation
area. Observe the installation rules for live working.
Connect the device according the wiring diagram. The leads to KE
and E have to be connected separately to the vehicle mass. Please
take the different types of pcbs and plugs into account!
Wiring diagram for IR155-1
Wiring diagram for IR155-2
Terminal Connections
L-, L+
Connection to the DC-IT system to be monitored.
Supply voltage U
A-, A+
E, KE
Connect the leads E and KE separately to PE.
= DC 9...18 V
S
TBP106023deen / 09.2009
