VBA-4E4A-G20-ZEJ/M3L-P10
Installation

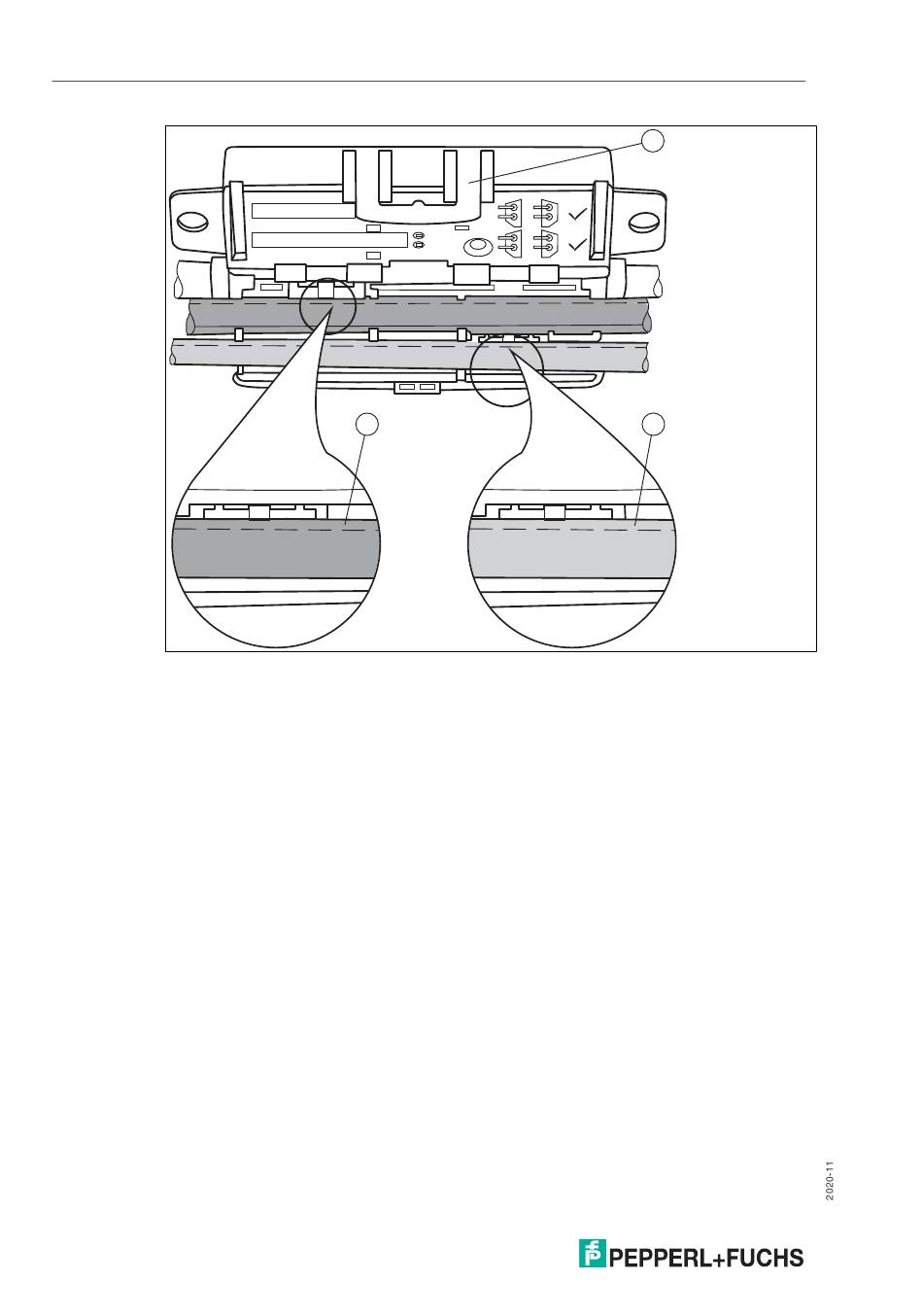

Abbildung 4.2 Anschließen von Flachkabeln auf der breiten Seite (Profilkante als gepunktete Linie
Flachkabel falsch eingesteckt
Die Abbildung unten zeigt ein falsch eingestecktes Flachkabel. Die Profilkante (2) zeigt nicht
auf das Motorsteuermodul, daher ist das Flachkabel mit umgekehrter Polarität eingeführt. Das
Flachkabel befindet sich mit einer Krümmung auf dem Verpolungsschutz (1), was bedeutet,
dass die Kabelführung nicht vollständig geschlossen werden kann (mechanischer Verpolungs-
schutz).
16
YELLOW
BLACK
AUX
3
dargestellt)
1
2
