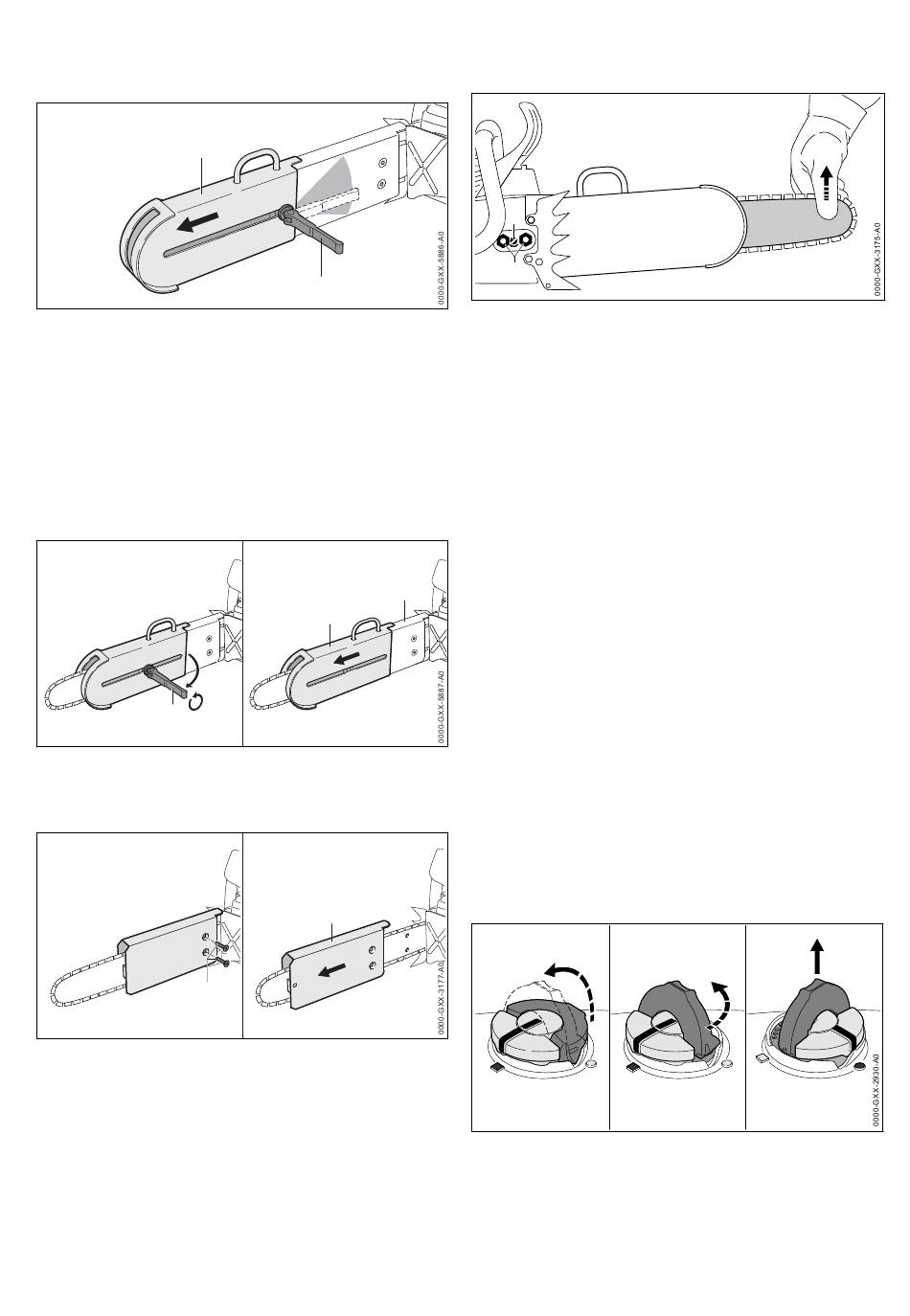

6 Motorsäge zusammenbauen
► Schnellspanner (4) eindrehen.
► Schrauben (2) fest anziehen.
3
► Schieber (3) bis zum Anschlag in Richtung
Schienenspitze schieben.
► Schnellspanner (4) in Richtung des
Bereichs (A) vollständig zuklappen.
Der Schieber (3) kann nicht mehr verschoben
werden und der Schnellspanner (4) liegt im
Bereich (A) am Schnitttiefenbegrenzer an.
6.2.2 Schnitttiefenbegrenzer abbauen
► Motor abstellen und Kettenbremse einlegen.
1
► Schnellspanner (1) aufklappen.
► Schnellspanner (1) herausdrehen.
► Schieber (2) von der Führung (3) ziehen.
4
► Schrauben (4) herausdrehen.
► Führung (3) von der Führungsschiene ziehen.
6.3 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus
oder zieht sich zusammen. Die Spannung der
Sägekette ändert sich. Während der Arbeit muss
die Spannung der Sägekette regelmäßig geprüft
und nachgespannt werden.
► Motor abstellen und Kettenbremse einlegen.
0458-787-7521-B.VA0.M20.
► Schnitttiefenbegrenzer so einstellen, dass die
A
4
► Muttern (1) lösen.
► Kettenbremse lösen.
► Führungsschiene an der Spitze anheben und
► Falls die Sägekette von Hand nicht mehr über
3
2
► Führungsschiene an der Spitze anheben und
6.4
Sägeketten-Haftöl schmiert und kühlt die umlau‐
fende Sägekette.
► Motor abstellen und Kettenbremse einlegen.
► Motorsäge so auf eine ebene Fläche legen,
► Bereich um den Öltank-Verschluss mit einem
3
► Bügel des Öltank-Verschlusses aufklappen.
► Öltank-Verschluss bis zum Anschlag gegen
► Öltank-Verschluss abnehmen.
Spitze der Führungsschiene sichtbar ist.
2
1
Spannschraube (2) so lange im Uhrzeigersinn
drehen, bis folgende Bedingungen erfüllt sind:
– Die Sägekette liegt bündig an der Unterseite
der Führungsschiene an.
– Die Sägekette kann noch mit zwei Fingern
und mit geringem Kraftaufwand über die
Führungsschiene gezogen werden.
die Führungsschiene gezogen werden kann:
Spannschraube (2) solange gegen den Uhr‐
zeigersinn drehen, bis die Sägekette mit zwei
Fingern und mit geringem Kraftaufwand über
die Führungsschiene gezogen werden kann.
Muttern (1) fest anziehen.
Sägeketten-Haftöl einfüllen
dass der Öltank-Verschluss nach oben zeigt.
feuchten Tuch reinigen.
den Uhrzeigersinn drehen.
deutsch
