Schnitttiefenbegrenzer Anbauen Und Abbauen - Stihl MS 462 C-M R Gebrauchsanleitung

deutsch
► Muttern (1) so lange gegen den Uhrzeigersinn
drehen, bis sich der Kettenraddeckel (2)
abnehmen lässt.
► Kettenraddeckel (2) abnehmen.
► Spannschraube (3) solange gegen den Uhr‐
zeigersinn drehen, bis der Spannschieber (4)
links am Gehäuse anliegt.

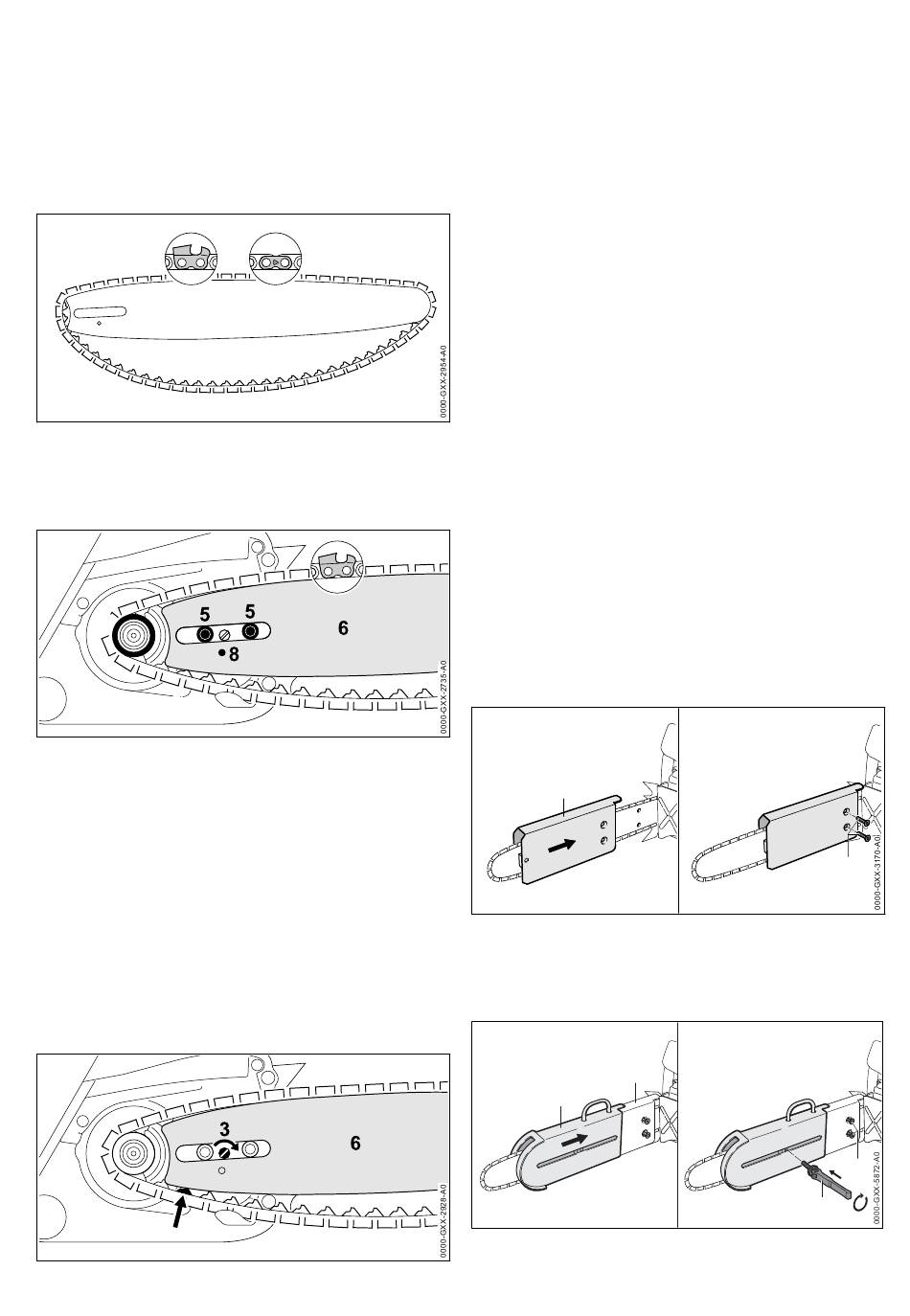

► Sägekette so in die Nut der Führungsschiene
legen, dass die Pfeile auf den Verbindungs‐
gliedern der Sägekette auf der Oberseite in
Laufrichtung zeigen.
7
► Führungsschiene mit Sägekette so auf die
Motorsäge setzen, dass folgende Bedingun‐
gen erfüllt sind:
– Die Treibglieder der Sägekette sitzen in den
Zähnen des Kettenrades (7).
– Die Bundschrauben (5) sitzen im Langloch
der Führungsschiene (6).
– Der Zapfen des Spannschiebers (4) sitzt in
der Bohrung (8) der Führungsschiene (6).
Die Orientierung der Führungsschiene (6) spielt
keine Rolle. Der Aufdruck auf der Führungs‐
schiene (6) kann auch auf dem Kopf stehen.
► Kettenbremse lösen.
12
6 Motorsäge zusammenbauen
► Spannschraube (3) so lange im Uhrzeigersinn
drehen, bis die Sägekette an der Führungs‐
schiene anliegt. Dabei die Treibglieder der
Sägekette in die Nut der Führungsschiene füh‐
ren.
Die Führungsschiene (6) und die Sägekette
liegen an der Motorsäge an.
► Kettenraddeckel (2) so an die Motorsäge anle‐
gen, dass er bündig mit der Motorsäge ist.
► Muttern (1) aufdrehen und fest anziehen.
6.1.2 Führungsschiene und Sägekette
abbauen
► Motor abstellen und Kettenbremse einlegen.
► Schnitttiefenbegrenzer abbauen.
► Muttern so lange gegen den Uhrzeigersinn
drehen, bis sich der Kettenraddeckel abneh‐
men lässt.
► Kettenraddeckel abnehmen.
► Spannschraube bis zum Anschlag gegen den
Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
► Führungsschiene und Sägekette abnehmen.
6.2 Schnitttiefenbegrenzer
anbauen und abbauen
6.2.1 Schnitttiefenbegrenzer anbauen
► Motor abstellen und Kettenbremse einlegen.
► Führungsschiene und Sägekette anbauen.
1
► Führung (1) so über die Führungsschiene
schieben, dass die Öffnung der Führung (1)
nach unten zeigt.
► Schrauben (2) eindrehen.
1
3
► Schieber (3) über die Führung (1) schieben.
4
0458-787-7521-B.VA0.M20.
