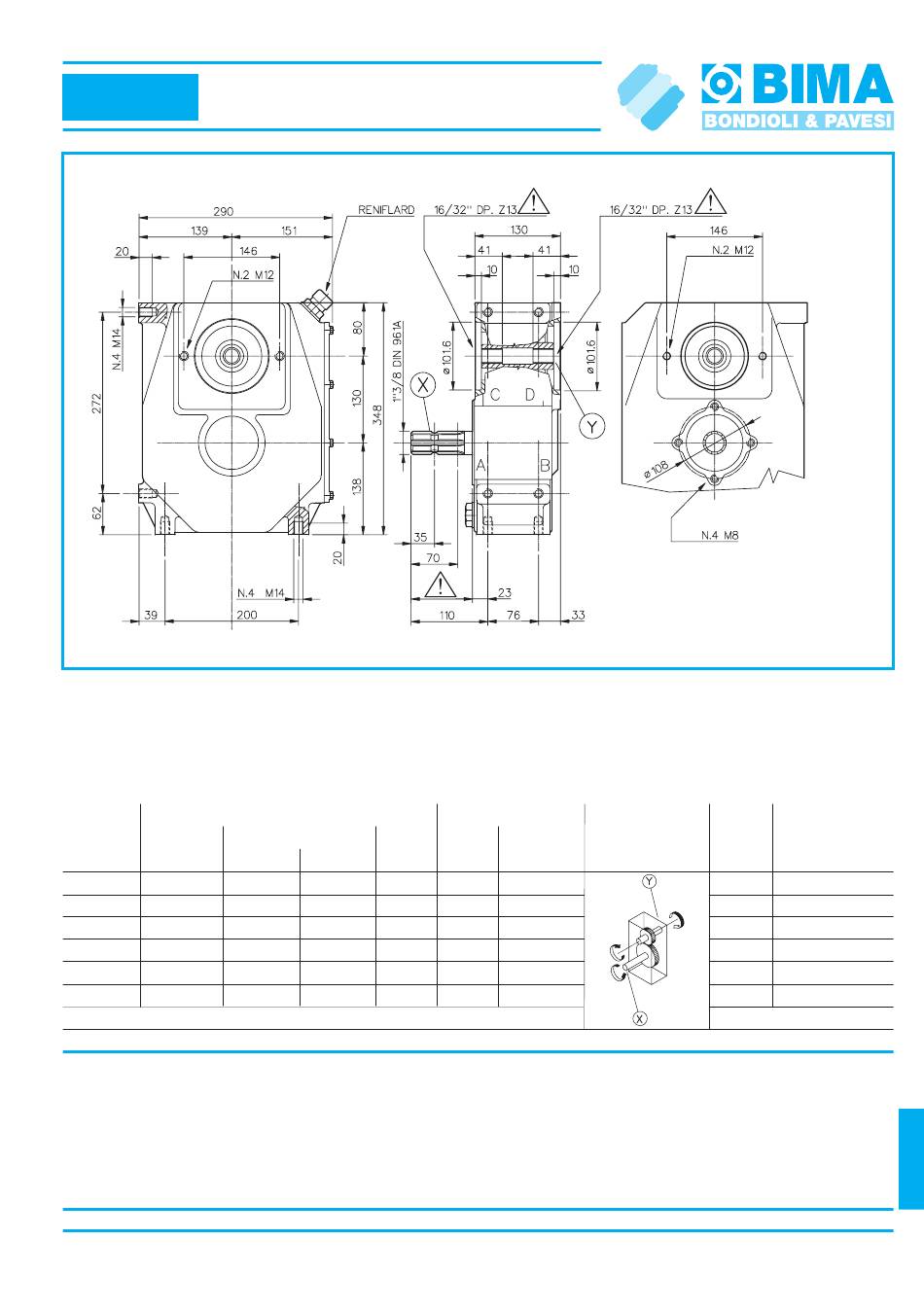

SCATOLE PER POMPE OLEODINAMICHE
M10
GEARBOXES FOR HYDRAULIC GEAR PUMPS
GETRIEBE FÜR ÖLKRAFTZAHNRADERPUMPEN
GLI ALBERI CONTRASSEGNATI NON SONO PROTETTI. OGNI COMPONENTE IN ROTAZIONE DEVE AVERE UNA PROTEZIONE SPECIFICA O INTEGRATA CON LA
MACCHINA. BIMA DECLINA OGNI RESPONSABILITÀ IN CASO LE IDONEE PROTEZIONI NON SIANO PREVISTE.
ROTATING SHAFTS MARKED ARE NOT SHELDED. ANY SHAFT AND COUPLING NOT GUARDED BY LOCATION MUST BE SHIELDED BY AN INTERACTIVE GUARDING
SYSTEM. BIMA DECLINES RESPONSABILITY IF PROPER GUARDS ARE NOT PROVIDED AND MAINTAINED.
DIE MIT GEKENNZEICHNETEN WELLEN SIND FREILIEGEND. JEDES DREHENDE BAUTEIL MUSS EINEN SPEZIFISCHEN BEI NICHT GEEIGNETEN ODER
UNZUREICHEND INSTANDGEHALTENEN SHUTZVORRICHTUNGEN LEHNT BIMA JEGLICHE VERANTWORTUNG AB.
RAPPORTO
ENTRATA INPUT EINGANG
RATIO
VERHALTNIS
N.GIRI rpm
POTENZA POWER LEISTUNG
T/min U/min
1:2.5 1000
1:3.8 540
Peso indicativo Approximate weight Gewicht ca.
Olio consigliato Recomended oil grade Empfohlenes öl
Materiali Materials Werkstoff
Scatola Case Gehause
Alberi Shafts Wellen
Ingranaggi Gears Verzahnung
ATTENZIONE! WARNING! ACHTUNG!
COPPIA
TORQUE
DREHEM.
kW
CV
N•m
125 91.9 895
85 62.5 1127
SAE 90 Kg. 2.5
20MnCr5
20MnCr5
USCITA OUTPUT AUSGANG
ARRANGEMENT
COPPIA
N.GIRI rpm
TORQUE
T/min U/min
DREHEM.
N•m
355 2500
292 2052
Cuscinetti Bearings Nadellager
Kg. 32 A
B
C
D
E
G 22
ENTRATA
MONTAGGIO
INPUT
EINGANG
MONTAGE BESTELLNUMMER
X
X
CODICE
CODE
6016.327.025
6016.327.038
6308
6307
6308
6308
BIMA007_93
