SCA 10220
Valvola elettrica 2 vie normalmente
aperta a tenuta, caratterizzata da
basse trafile e tempi di risposta ridotti.
Con solenoide non eccitato la valvola
consente il flusso in entrambe le
direzioni. Con solenoide eccitato il
flusso 2-1 è bloccato; da 1 a 2 vi può
essere flusso dopo aver superato la
forza del solenoide (20 bar).
PRESTAZIONI
PERFORMANCE
LEISTUNG
16-232
12-174
C
8-116
4-58
0-0
2-0.5 18-4.8
Portata - Flow rate - Durchfluß [l/min.-gpm]
CV008_102

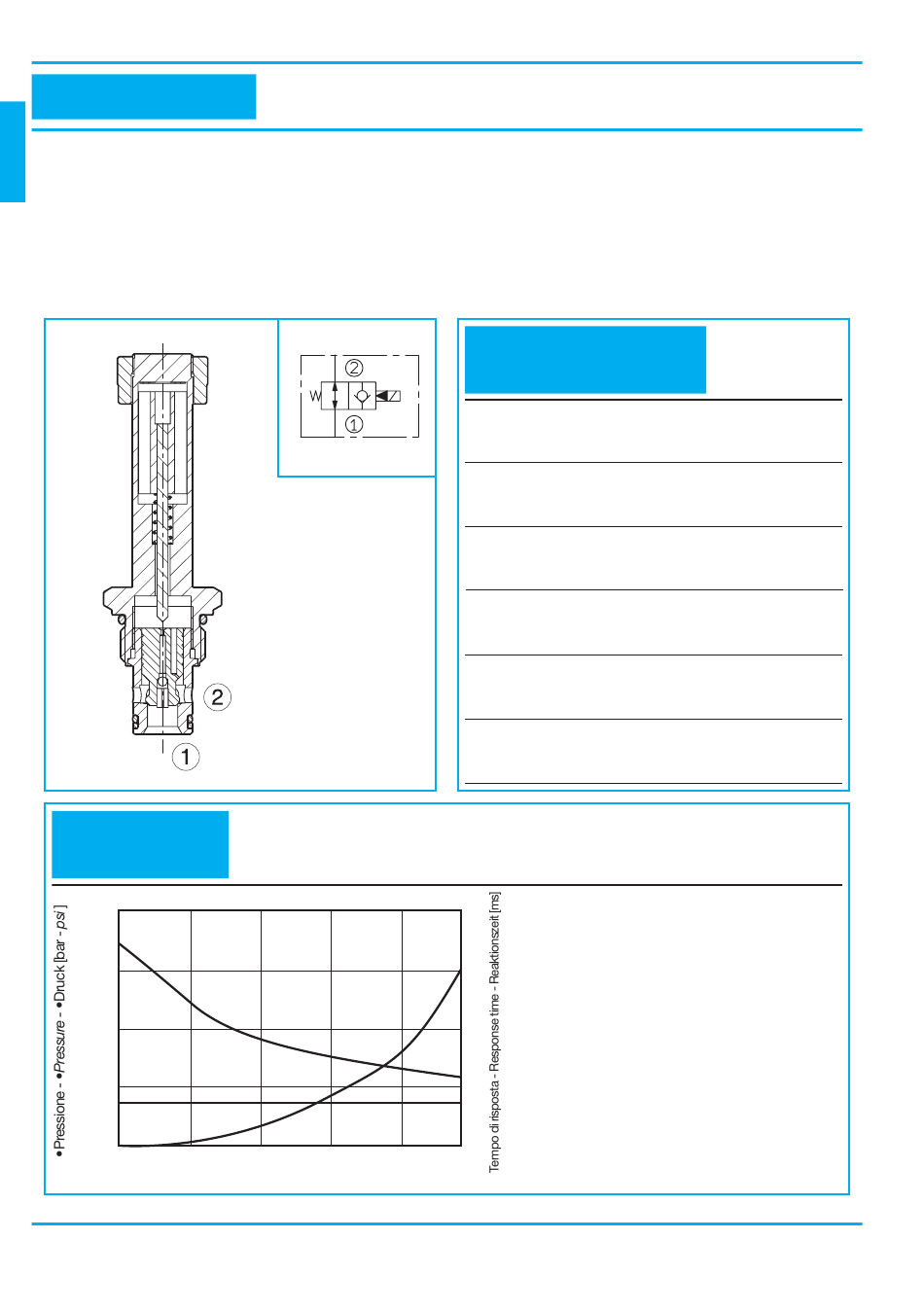

ELETTRO VALVOLA 2 VIE PILOTATA A TENUTA N.A.
PILOT SOLENOID VALVE 2 WAYS N.O. - POPPET TYPE
2/2-WEGE-SITZVENTIL, STROMLOS OFFEN - KEGELTYP
Solenoid-operated valve, 2-Way,
n o r m a l l y o p e n , s e a l e d . I t i s
characterized by low leakage and very
short response time. When de-
energized the valve allows flow in both
directions. When energized the valve
blocks flow from 2 to 1. Flow 1 to 2
allowed after overcoming the solenoid
force (20 bar).
A
34-9 50-13.2 66-17.4
DATI TECNICI
TECHNICAL DATA
TECHNISCHE ANGABEN
Pressione Max di funzionamento
Max operating pressure
Maximaler Betriebsdruck
Portata nominale
Nominal flow
Volumenstrom
Trafile interne
Internal leakage
Innere Leckage
Temperature di esercizio
Operating temperature
Betriebstemperatur
Cavità
Cavity
Aufnahmebohrung
Tolleranza tensione nominale bobina
Solenoid nominal voltage tolerance
Spannungtoleranz der Magnetspule
Parametri di prova / Testing parameters / Prüfparameter
100
50°C
21 cSt
Bobina / Coil / Spule
75
E 2-1
Corrente / Current / Strom
Legenda / Keys / Legende
50
2-1: Direzione flusso / Flow direction / Durchflußrichtung
E : Bobina eccitata / Energized coil / Erregte Spule
Tempi di risposta / Response time / Reaktionszeit
25
A: Apertura / Opening / Öffnung
C: Chiusura / Closing / Abschaltung
0
Elektrisch gesteuertes 2-Wege Ventil,
stromlos offen, das von geringer
Leckage und kurzen Reaktionszeiten
gekennzeichnet ist. Bei nicht erregtem
Magnet erlaubt das Ventil den Durchfluß
in beide Richtungen.
Bei erregtem Magnet ist der Durchfluß
von 2 nach 1 gesperrt. Der Durchfluß von
1 nach 2 wird nach Überwindung der
Magnetkraft (20 bar) ermöglicht.
250 (3646)
bar (psi)
80 (21.1)
l/min (gpm)
0.3 cc/min
(200 bar; 50° C; 21 cSt)
-20 /+90 °C
CVS10201
C3 26W, 12VDC
0.94 A
+/- 15%
