Radioline + EMpro Modbus-Kommunikation
3 Konfiguration Radioline

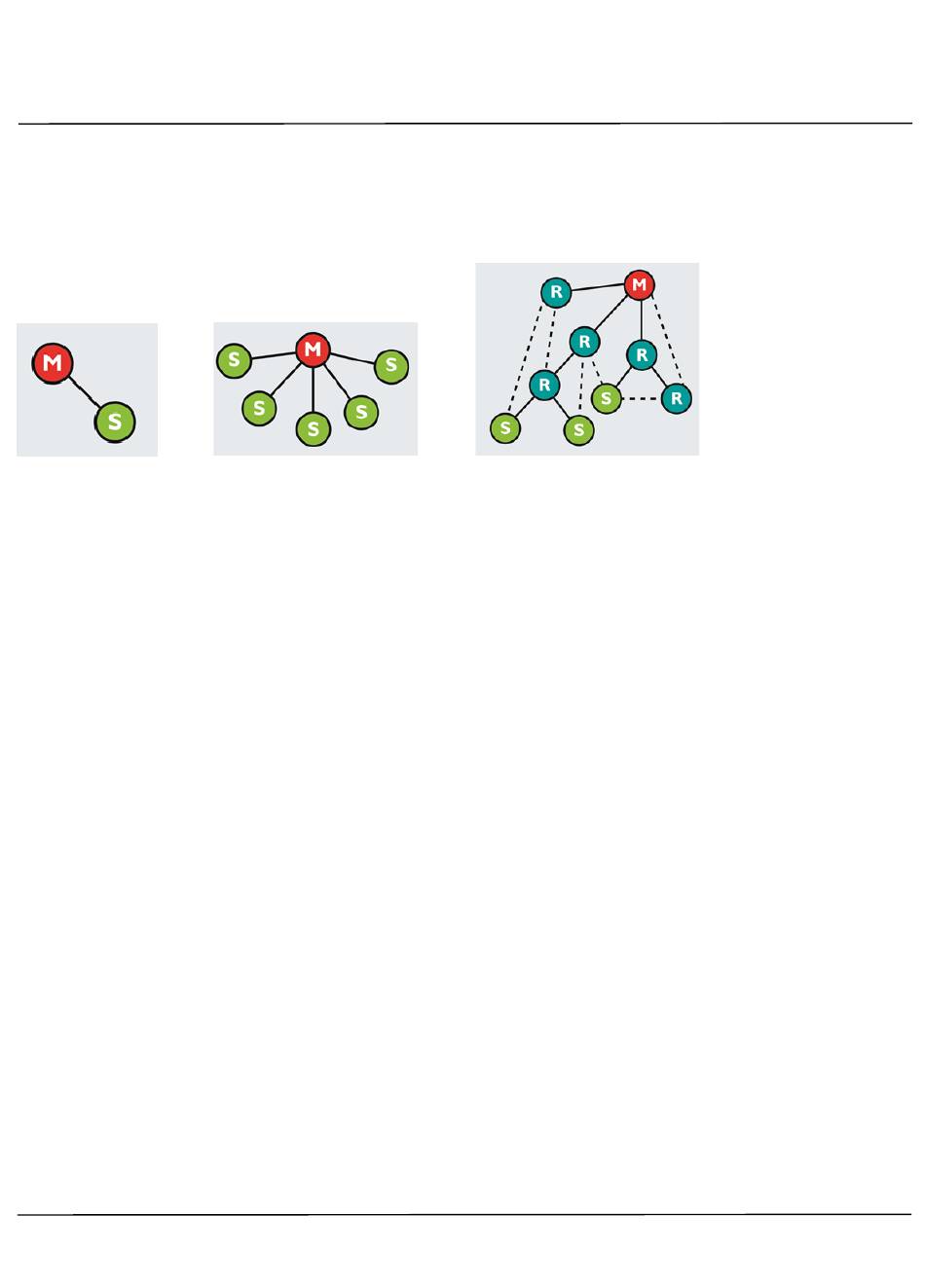

3.1 Systemaufbau
Punkt-zu-Punkt
Stern
Linie/Masche
M = Master
S = Slave
R = Repeater
Punkt-zu-Punkt/Stern
Ein Punkt-zu-Punkt-/Stern-Netzwerk kann aus nur einem Master und bis zu 249 Slaves bestehen. Diese Netzwerkstruktur
zeichnet sich dadurch aus, dass jeder Slave direkt am Master angebunden ist. Diese Struktur ermöglicht einen
schnelleren Datenaustausch.
Linie/Masche
Ein Mesh-Netzwerk kann aus nur einem Master und bis zu 249 Repeater/Slaves bestehen. Ein Mesh-Netzwerk verfügt
über Repeater-Funktionen, mit denen das Funknetzwerk in der Lage ist, Verbindungsabbrüche selbst zu heilen, d.h. einen
alternativen Verbindungspfad aufzubauen.
Dieser Aufbau eines alternativen Verbindungspfads geschieht automatisch innerhalb sehr kurzer Zeit. Diese Zeit ist
abhängig von der eingestellten Datenrate der Funkschnittstelle.
Die Auswahl des Netzwerktyps „Linie/Masche" hat eine höhere Verzugszeit zur Folge, da in dieser Einstellung jedes
Funkmodul als Repeater/Slave arbeitet. Die Verzugszeit ist abhängig von der Anzahl der Repater/Slaves im Netzwerk.
und von der eingestellten Datenrate der Funkschnittstelle (16 / 125 / 250 kBit/s).
Das Radioline-Funkmodul kann folgende Funktionen im Funknetzwerk übernehmen:
Master: Das Master-Funkmodul bildet den zentralen Punkt im Netzwerk. Initialisierungen und netzwerkspezifische
Funktionen werden über den Master koordiniert. Ohne einen Master gibt es keinen Funkverbindungsaufbau im Netzwerk.
Das Master-Funkmodul in einem Funknetzwerk befindet sich meistens an einem zentralen Punkt, z. B. in der
Schaltzentrale. Die an den Master angeschlossene SPS ist für das Übertragungs-Management der seriellen Daten
verantwortlich. Es darf nur einen Master in einem Netzwerk geben. Der Master hat immer die RAD-ID = 01.
Slave: Slaves bilden immer einen Endpunkt im Netzwerk und können keine Daten an andere Teilnehmer weiterleiten. An
ein Slave-Funkmodul können die Slaves der SPS angeschlossen werden. Ein Slave-Funkmodul hat, im Gegensatz zu
einem Master-Funkmodul, nur untergeordnete Rechte. Die Slaves haben die RAD-ID = 02...99 (bis 254 über Software).
Repeater/Slave: Ein Repeater/Slave kann Daten an andere Teilnehmer weiterleiten. Dadurch ist es möglich,
Linien-/Mesh-Strukturen aufzubauen. Ein Repeater/Slave-Funkmodul erfüllt zwei Funktionen: Einerseits arbeitet es als
Repeater, indem es Daten empfängt und weiterleitet und andererseits als Slave, indem es die Daten an seine serielle
Schnittstelle sendet. An jedes Repeater/Slave-Funkmodul kann somit auch eine Slave-SPS angeschlossen werden. Die
Repeater/Slaves haben die RAD-ID = 02...99 (bis 254 über Software).
