Radioline + EMpro Modbus-Kommunikation

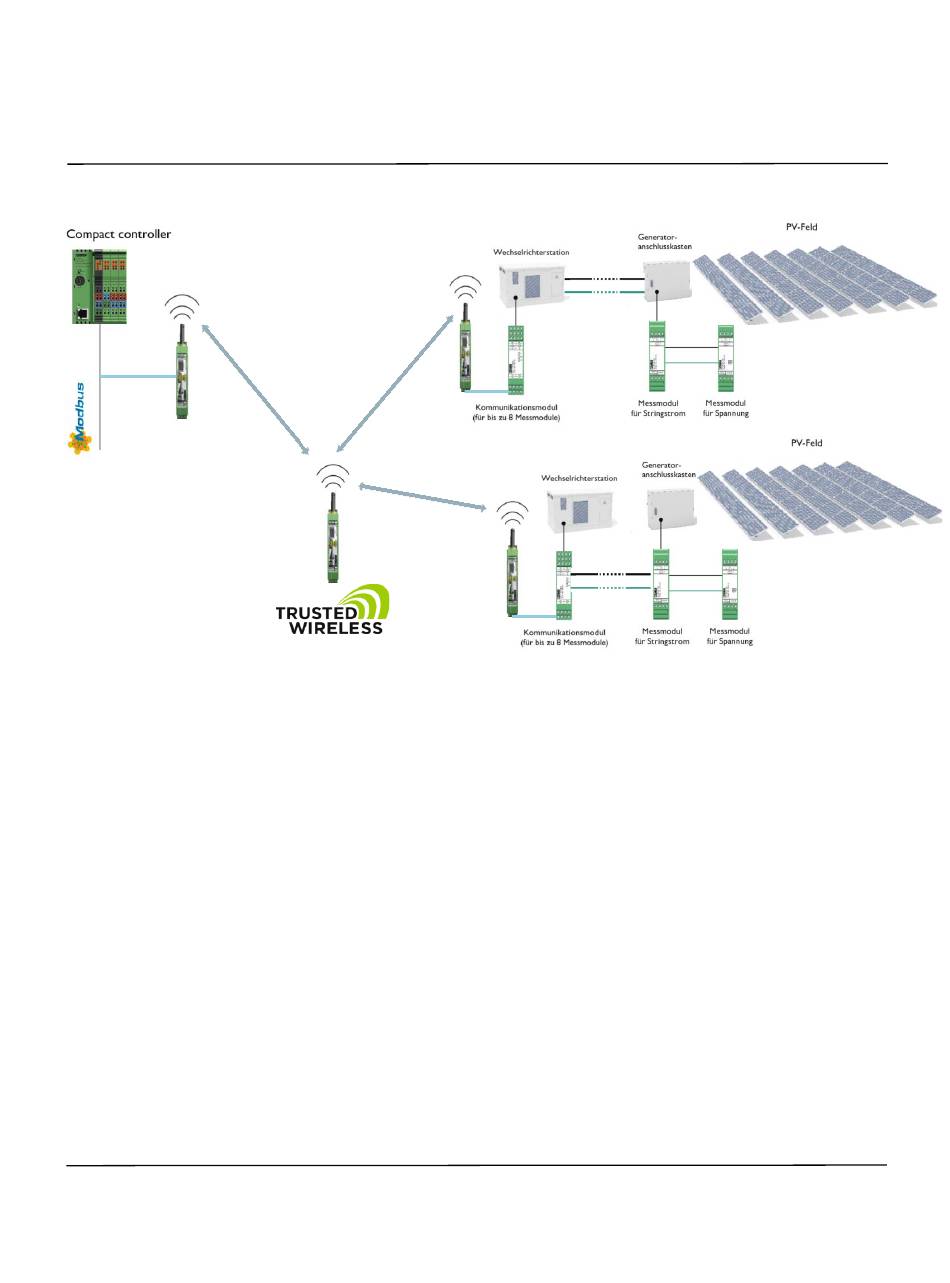

Der Aufbau könnte wie folgt aussehen:
Dieses Dokument beschreibt die einfache Inbetriebnahme eines Netzwerks mit Radioline-Funkmodulen und Solarcheck
Kommunikationsmodulen mit RS-485-Modbus/RTU-Schnittstelle. Das SCK-M-8S-20A mit dem Kommunikationsmodul
SCK-C-MODBUS dient zur String Überwachung in Solaranlagen. Das Kommunikationsmodul sammelt die Daten aller
angeschlossenen Messmodule und gibt diese per RS-485-Modbus/RTU über Radioline-Funkmodule an eine
übergeordnete Steuerung weiter. Gleichzeitig werden die angeschlossenen Messmodule über die Kommunikationsleitung
(SCK BUS) zwischen den Messmodulen und dem Kommunikationsmodul mit Energie versorgt. Durch diesen
dezentralisierten Aufbau benötigen Sie keine Stromversorgung im Generatoranschlusskasten im Feld. Der Vorteil der
Funkkommunikation ist, das keine Störungen durch Überspannung oder EMV-Einflüsse entstehen (Wechselrichter etc.).
Die folgenden Kapitel beschreiben Schritt für Schritt die Inbetriebnahme der Solarcheck-Kommunikationsmodule und der
Funkmodule RAD-2400-IFS (Art. Nr. 2901541).
3
QRG_606_DE_00_Radioline +Solarcheck-Modbus.docx PHOENIX CONTACT
