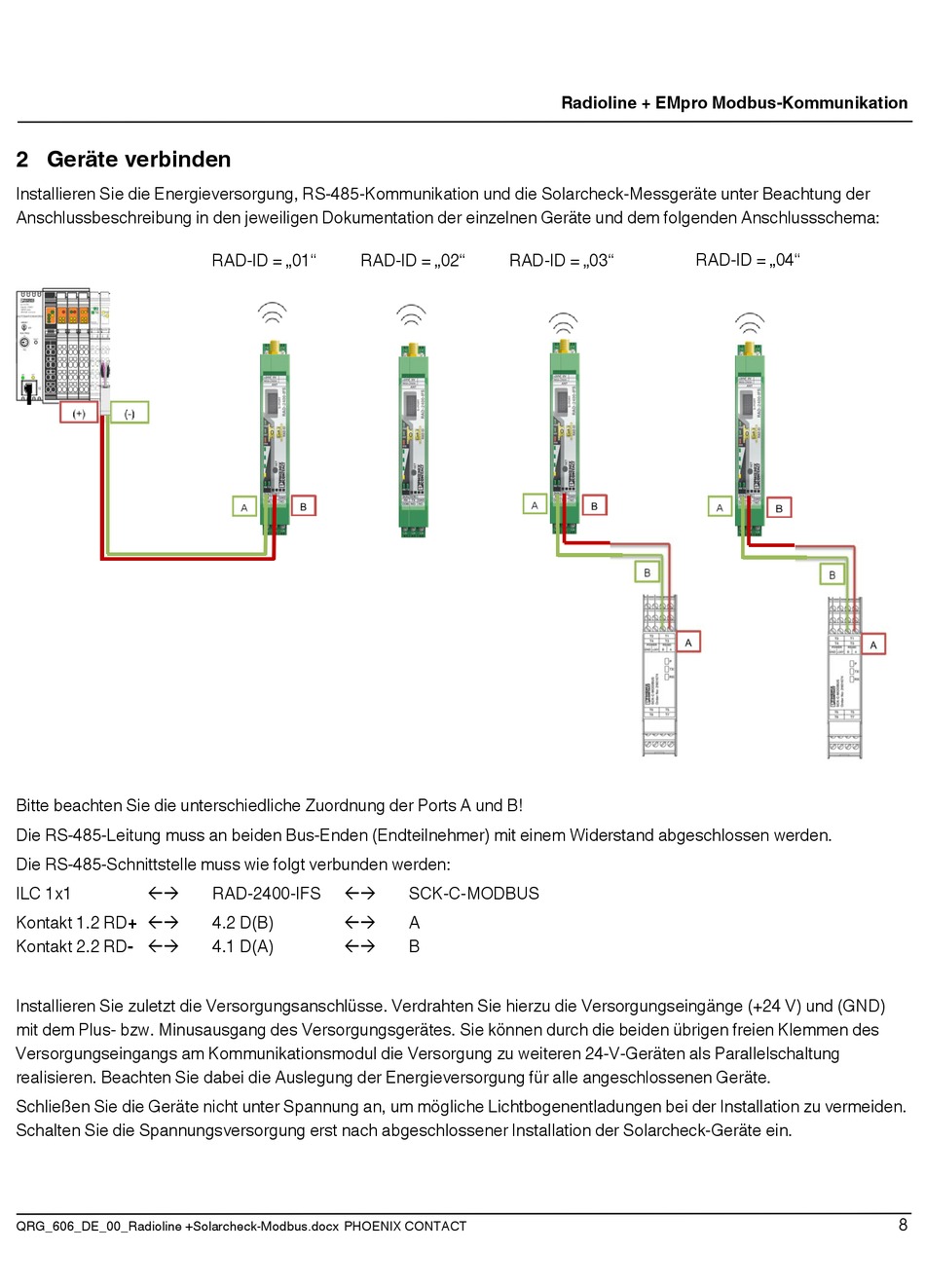

2 Geräte verbinden
Installieren Sie die Energieversorgung, RS-485-Kommunikation und die Solarcheck-Messgeräte unter Beachtung der
Anschlussbeschreibung in den jeweiligen Dokumentation der einzelnen Geräte und dem folgenden Anschlussschema:
Bitte beachten Sie die unterschiedliche Zuordnung der Ports A und B!
Die RS-485-Leitung muss an beiden Bus-Enden (Endteilnehmer) mit einem Widerstand abgeschlossen werden.
Die RS-485-Schnittstelle muss wie folgt verbunden werden:
ILC 1x1
Kontakt 1.2 RD+
Kontakt 2.2 RD-
Installieren Sie zuletzt die Versorgungsanschlüsse. Verdrahten Sie hierzu die Versorgungseingänge (+24 V) und (GND)
mit dem Plus- bzw. Minusausgang des Versorgungsgerätes. Sie können durch die beiden übrigen freien Klemmen des
Versorgungseingangs am Kommunikationsmodul die Versorgung zu weiteren 24-V-Geräten als Parallelschaltung
realisieren. Beachten Sie dabei die Auslegung der Energieversorgung für alle angeschlossenen Geräte.
Schließen Sie die Geräte nicht unter Spannung an, um mögliche Lichtbogenentladungen bei der Installation zu vermeiden.
Schalten Sie die Spannungsversorgung erst nach abgeschlossener Installation der Solarcheck-Geräte ein.
