Die Anschlussbelegung für die Energieleitungen entnehmen Sie bitte der Dokumentation unter
durch Eingeben der Artikelnummer von SCK-M-8S-20A (2901672).
1.1 Konfiguration des Kommunikationsmoduls SCK-C-MODBUS
Das Öffnen des Gerätes ist nur zur Einstellung der erforderlichen Adresse oder Baudrate zulässig. Die Adressierung des
Kommunikationsmoduls darf nur im spannungslosen Zustand und ohne angeschlossene RS-485- und SCK-Bus-
Leitungen erfolgen. Die Modbus-Adresse und die Baudrate werden im Inneren des Kommunikationsmoduls mit jeweils
acht DIP-Schaltern binär kodiert. Zur Einstellung dieser Eigenschaften gehen Sie wie folgt vor:

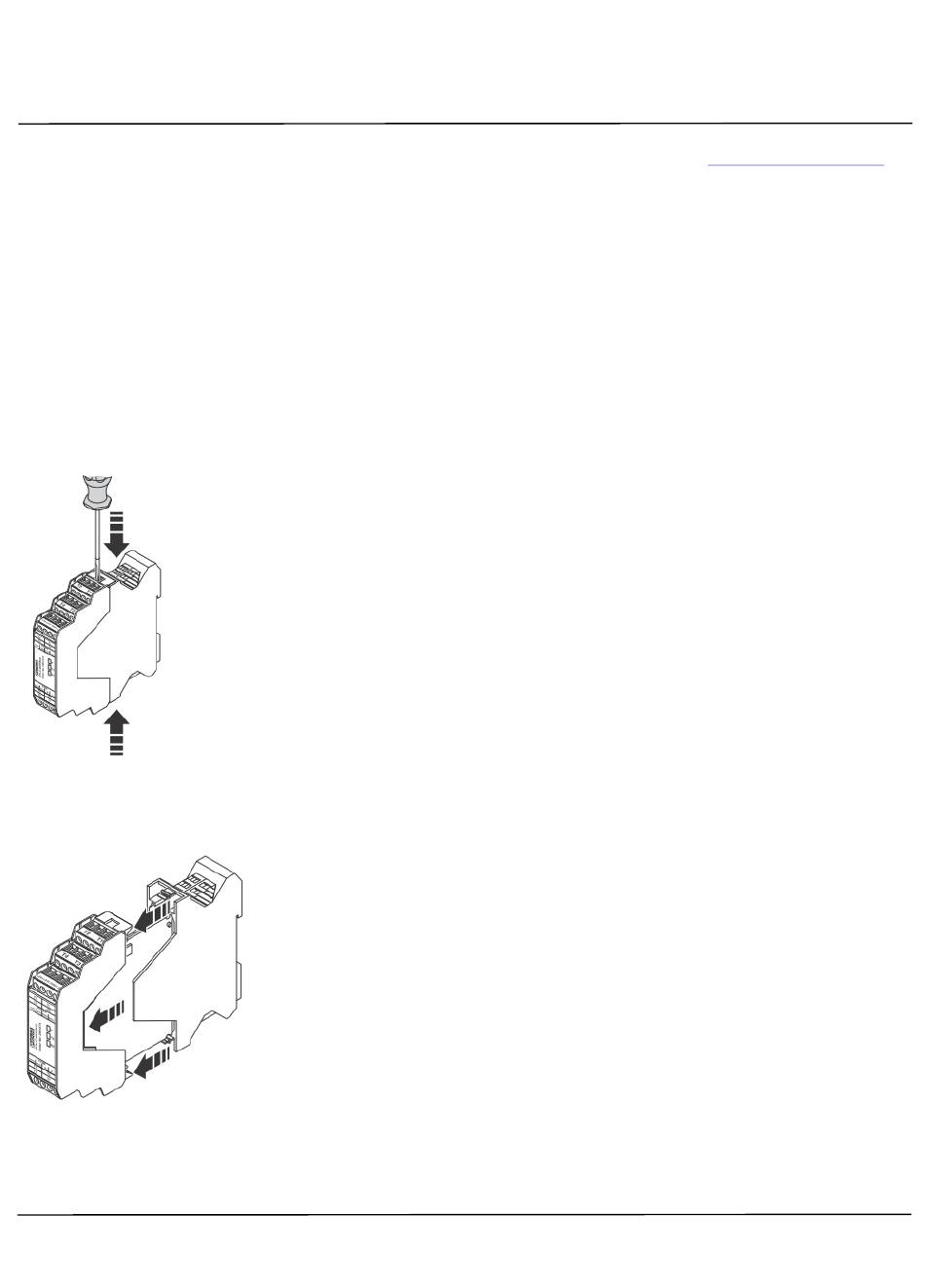

1. Gehäusekopf mit einem geeigneten Schraubendreher vorsichtig öffnen
2. Leiterplatte herausziehen
QRG_606_DE_00_Radioline +Solarcheck-Modbus.docx PHOENIX CONTACT
Radioline + EMpro Modbus-Kommunikation
