2.4

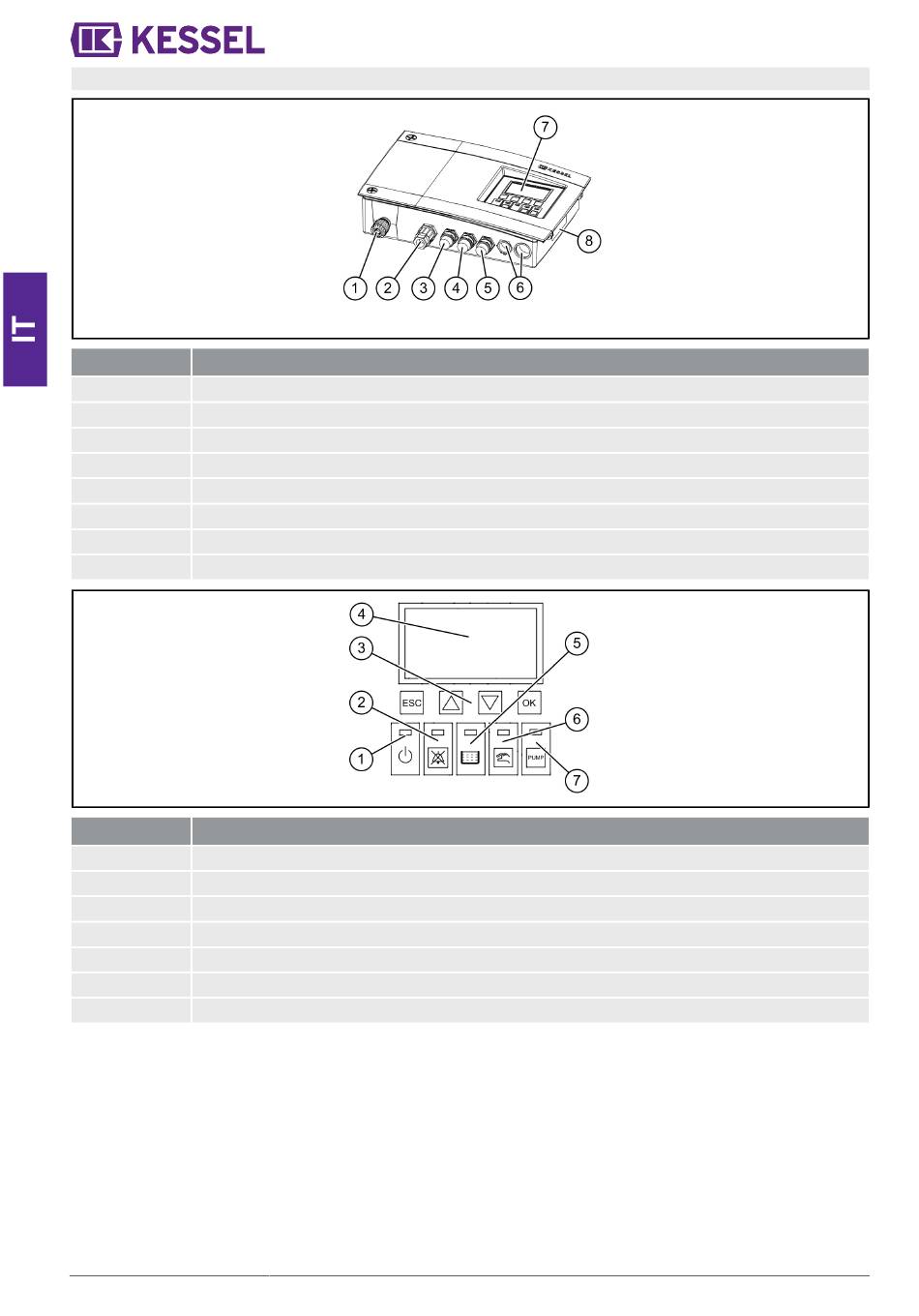

Descrizione del prodotto

Pos. n° Gruppo costruttivo/elemento funzionale
(1) Cavo di alimentazione
(2) Collegamento per la pompa
(3) Collegamento per la sonda ottica (pompa)
(4) Collegamento per il motore del clapet
(5) Collegamento per la sonda ottica (clapet antiriflusso) (lato fognatura)
(6) Tappo cieco, collegamenti opzionali
(7) Display e quadro di comando
(8) Targhetta
Pos. n° Gruppo costruttivo/elemento funzionale
(1) LED di alimentazione
(2) Tasto di allarme e LED d'allarme
(3) Tasti-freccia, OK, ESC
(4) Display
(5) LED superamento del livello
(6) Tasto e LED funzionamento manuale
(7) Tasto e LED pompa
44 / 84 Istruzioni per l'installazione e l'uso 016-004_01
