Funktionsprinzip, Technische Daten
2.
Induktive Messtaster der Serie LVDT sind passive Elemente ohne integrierte Elektronik. Zum Betrieb ist
dehalb eine geeignete Signalaufbereitungselektronik erforderlich (z.B. Controller MSC7401, MSC7802,
MSC7602). Die technischen Daten werden nur bei Einhaltung der angegebenen Werte für die Speisung (Er-
regerfrequenz und Erregerspannung) eingehalten.
Induktive Messtaster nach dem LVDT-Prinzip (Linearer-Variabler-Differential-Transformator, Vollbrücke) sind
aus einer Primär- und zwei Sekundärspulen mit einem gemeinsamen, beweglichen, weichmagnetischen Kern
aufgebaut.
Sekundär +
Sekundär -
Sekundär
Mittelabgriff
Primär -
Primär +
Schirm
Sensorkabel

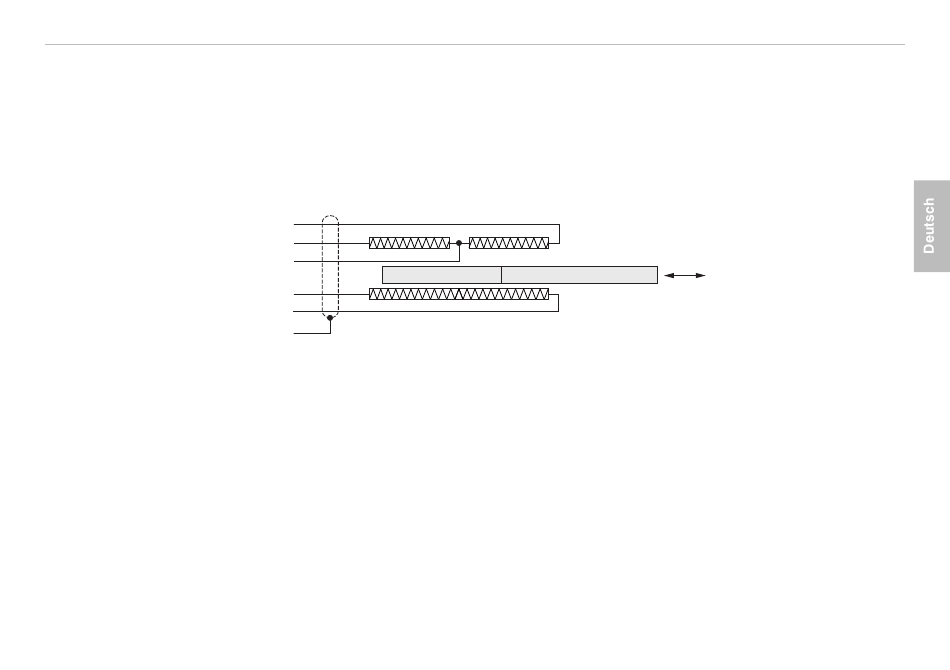

Abb. 1 Messtaster nach dem LVDT-Prinzip
Eine Oszillatorelektronik speist die Primärspule mit einer Wechselspannung konstanter Frequenz. Abhän-
gig von der Kernposition werden in den beiden Sekundärwicklungen Wechselspannungen induziert. Eine
Verschie bung des Kerns bewirkt in einer Sekundärspule eine höhere und in der zweiten Spule eine niedrigere
Spannung. Die Differenz aus beiden Sekundärspannungen ist der Kernverschiebung proportional.
Im mechanischen Nullpunkt hebt sich, bedingt durch die Position des Kerns, das Signal in beiden Sekundär-
spulen auf. Der Messtaster liefert als Signal 0 Volt. Der mechanische Nullpunkt ist Mittelpunkt des linearen
Messbereichs (± Messbereich). Der Weg, den der Kern bewegt werden kann, ist wesentlich größer als der
lineare Messbereich und hängt vom Messtaster ab.
induSENSOR, Serie LVDT, Messtaster
Funktionsprinzip, Technische Daten
Weichmagn. Kern
Stößel
Seite 7
