Bedienelemente, Anschlüsse und mechanische
Komponenten
Bedienelemente,
Anschlüsse und
mechanische
Komponenten
(4)
(3)
(2)
(1)

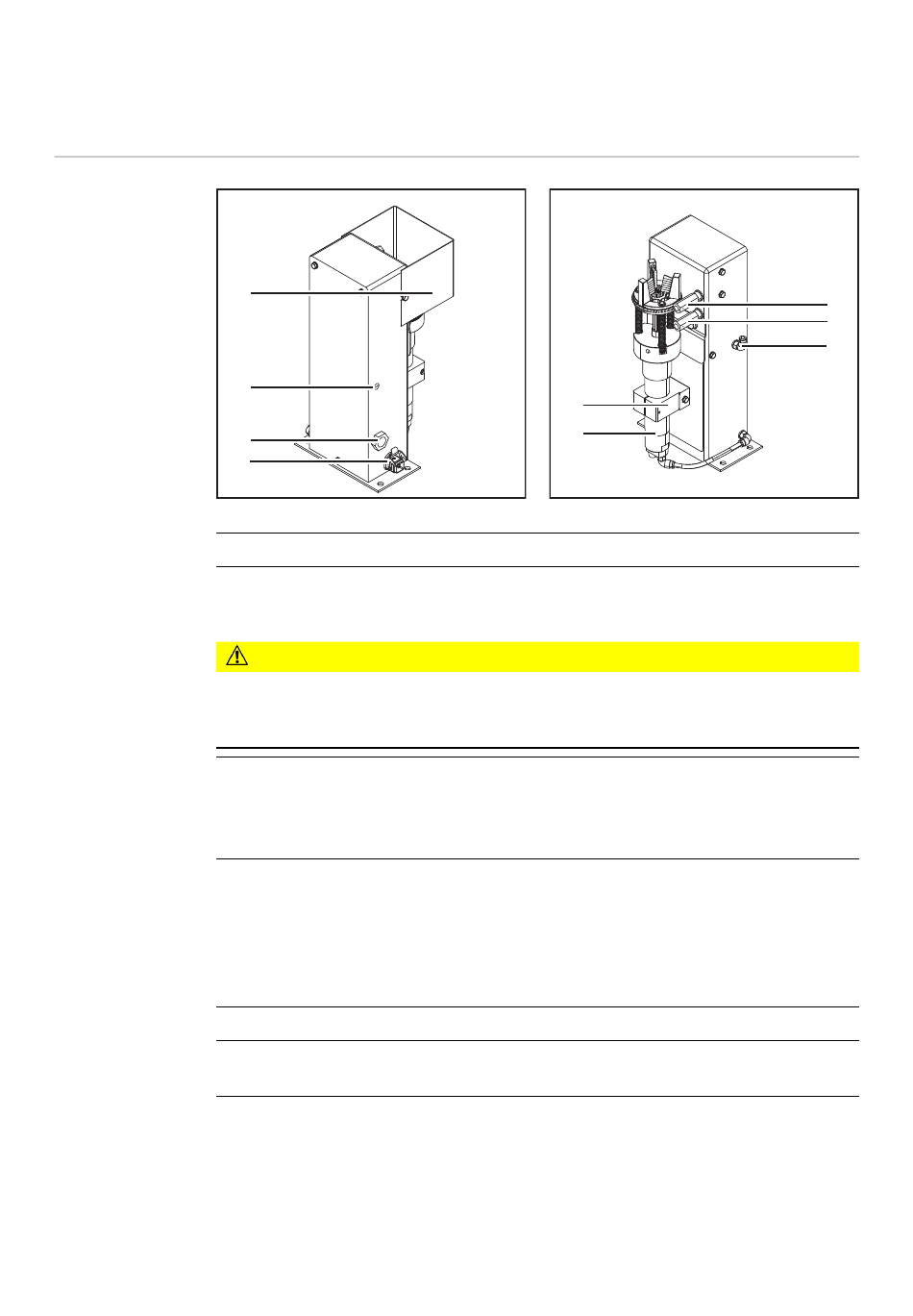

Seitenansicht
Nr.
(1)
Gefahr von Beschädigung der Anschlussversorgung Harting Han6P (X1) durch
Überstrom.
Versorgung mit 500 mA träge gegen Überstrom absichern.
(2)
(3)
(4)
(5)
(6)
22
Funktion
Anschluss Harting Han6P (X1)
Versorgung mit 24 V DC
VORSICHT!
Anschluss Druckluft
zur Versorgung mit 6 bar (86.99 psi) trockener Druckluft
für nähere Informationen zur Beschaffenheit der Druckluft siehe Abschnitt
ben für die Druckluft-Versorgung
Schraube „Reinigung"
zum manuellen Prüfen folgender Funktionen:
- Reinigungsmotor aus/ein
- Versorgung der Reinigungsdüsen mit Druckluft (Druckluft tritt aus den Reini-
gungsdüsen aus)
- Hubvorrichtung fährt auf/ab
Schutzabdeckung
Reinigungsdüsen
zum Reinigen des Bürstenkopfes und des Schweißbrenners mittels Druckluft
Druckluft-Anschluss für Option Drahtabschneider
(7)
(8)
