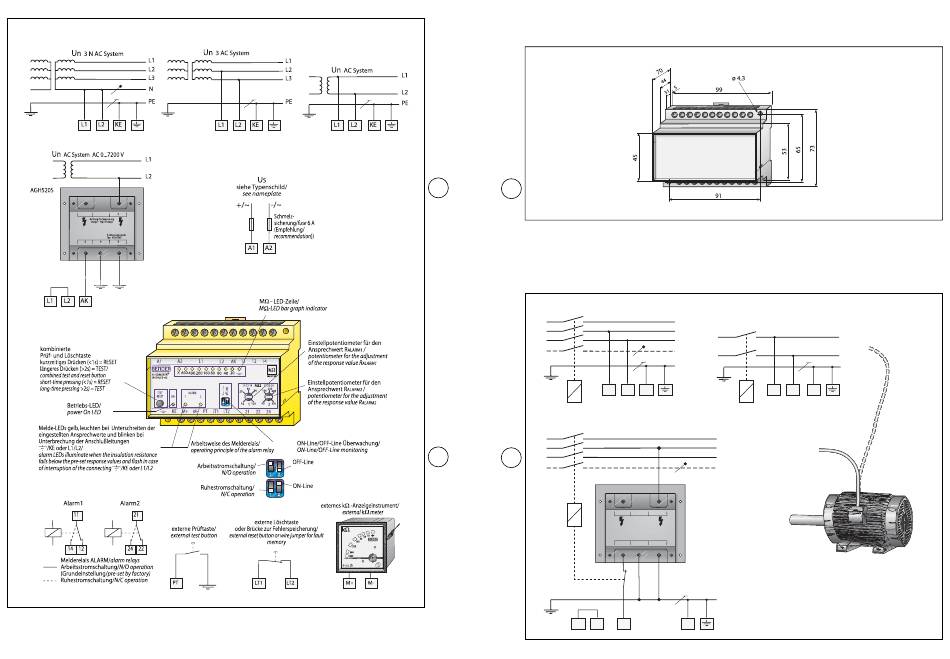

Anschlußschaltbild
2
Wiring diagram
Maßbild
Hinweis
Anzugsmoment für Klemmschrauben: 0,5...0,6 Nm
Befestigung auf Tragschiene
DIN EN 50 022 oder
Schraubbefestigung
OFF-Line Überwachung:
Soll das Gerät zur Überwachung abgeschalteter Verbrau-
cher, also im off-Line Betrieb, eingesetzt werden, muss der
Schalter offl ./onl. in Stellung „offl ." gebracht werden.
Un
3 (N) AC System
L1
L2
L3
N
PE
L1
L2
KE
Un
AC/3AC System AC 0...7200 V
AGH520S
2
Achtung Hochspannung
Danger High Voltage
Ankopplungsgerät
Typ AGH520S
5
4
3
L1
L2
AK
KE
Dimension diagram
Note
Tightning torque for terminal screws: 0.5...0.6 Nm
DIN rail mounting
acc. to DIN EN 50 022 or
screw fi xing
OFF-Line monitoring:
If the device is used for off-line monitoring, the switch has
to be set to „offl ." position.
Un
AC oder/or DC System
L1/L-
L2/L+
PE
L1
L2
KE
L1
L2
L3
N
Verbraucher/
consumer
PE
3
