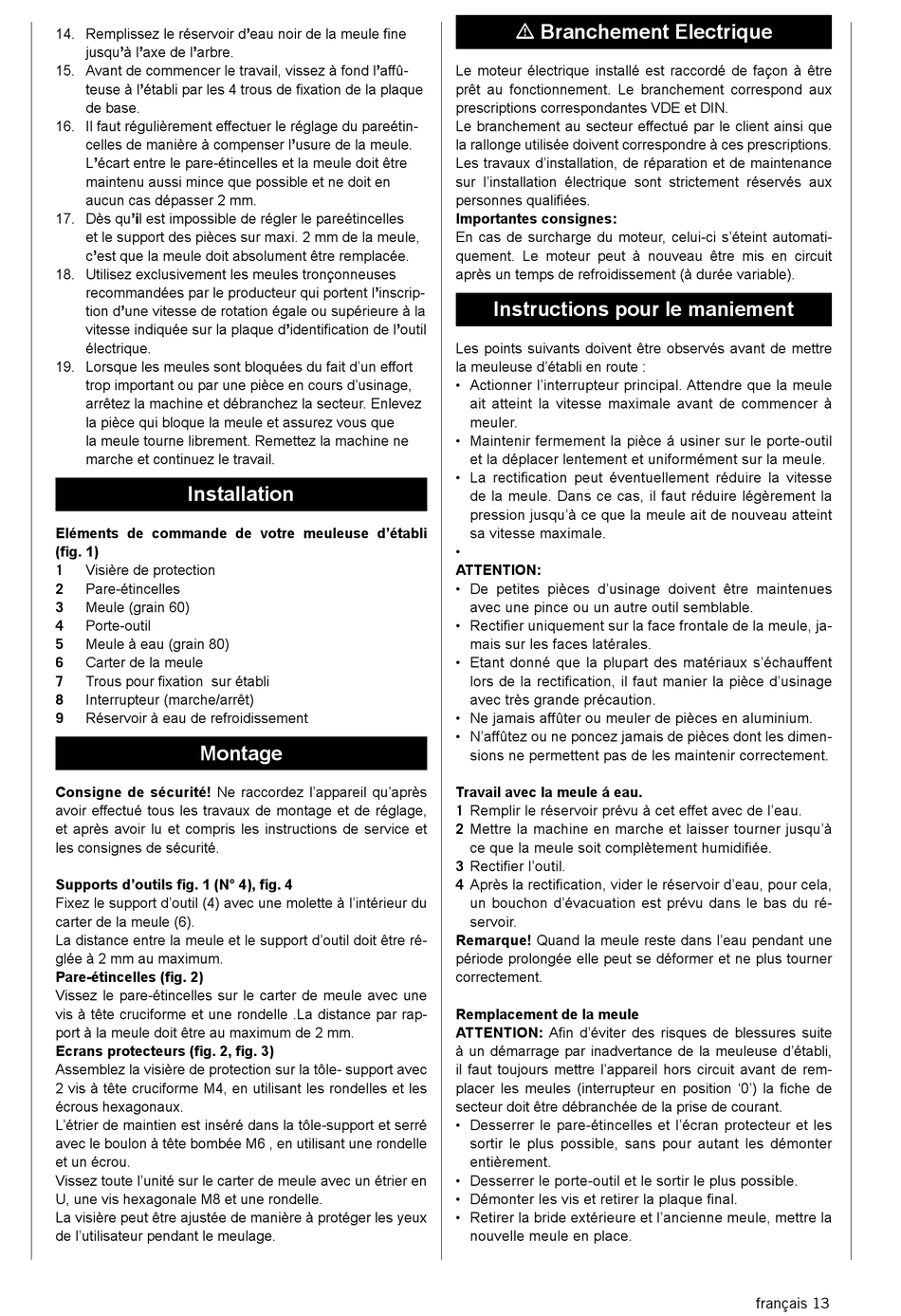

14. Remplissez le réservoir dʼeau noir de la meule fine
jusquʼà lʼaxe de lʼarbre.
15. Avant de commencer le travail, vissez à fond lʼaffû-
teuse à lʼétabli par les 4 trous de fixation de la plaque
de base.
16. Il faut régulièrement effectuer le réglage du pareétin-
celles de manière à compenser lʼusure de la meule.
Lʼécart entre le pare-étincelles et la meule doit être
maintenu aussi mince que possible et ne doit en
aucun cas dépasser 2 mm.
17. Dès quʼil est impossible de régler le pareétincelles
et le support des pièces sur maxi. 2 mm de la meule,
cʼest que la meule doit absolument être remplacée.
18. Utilisez exclusivement les meules tronçonneuses
recommandées par le producteur qui portent lʼinscrip-
tion dʼune vitesse de rotation égale ou supérieure à la
vitesse indiquée sur la plaque dʼidentification de lʼoutil
électrique.
19. Lorsque les meules sont bloquées du fait d'un effort
trop important ou par une pièce en cours d'usinage,
arrêtez la machine et débranchez la secteur. Enlevez
la pièce qui bloque la meule et assurez vous que
la meule tourne librement. Remettez la machine ne
marche et continuez le travail.
Installation
Eléments de commande de votre meuleuse d'établi
(fig. 1)
Visière de protection
1
2 Pare-étincelles
Meule (grain 60)
3
4 Porte-outil
Meule à eau (grain 80)
5
6 Carter de la meule
Trous pour fixation sur établi
7
8 Interrupteur (marche/arrêt)
Réservoir à eau de refroidissement
9
Montage
Consigne de sécurité! Ne raccordez l'appareil qu'après
avoir effectué tous les travaux de montage et de réglage,
et après avoir lu et compris les instructions de service et
les consignes de sécurité.
Supports d'outils fig. 1 (N° 4), fig. 4
Fixez le support d'outil (4) avec une molette à l'intérieur du
carter de la meule (6).
La distance entre la meule et le support d'outil doit être ré-
glée à 2 mm au maximum.
Pare­étincelles (fig. 2)
Vissez le pare-étincelles sur le carter de meule avec une
vis à tête cruciforme et une rondelle .La distance par rap-
port à la meule doit être au maximum de 2 mm.
Ecrans protecteurs (fig. 2, fig. 3)
Assemblez la visière de protection sur la tôle- support avec
2 vis à tête cruciforme M4, en utilisant les rondelles et les
écrous hexagonaux.
L'étrier de maintien est inséré dans la tôle-support et serré
avec le boulon à tête bombée M6 , en utilisant une rondelle
et un écrou.
Vissez toute l'unité sur le carter de meule avec un étrier en
U, une vis hexagonale M8 et une rondelle.
La visière peut être ajustée de manière à protéger les yeux
de l'utilisateur pendant le meulage.
m Branchement Electrique
Le moteur électrique installé est raccordé de façon à être
prêt au fonctionnement. Le branchement correspond aux
prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ainsi que
la rallonge utilisée doivent correspondre à ces prescriptions.
Les travaux d'installation, de réparation et de maintenance
sur l'installation électrique sont strictement réservés aux
personnes qualifiées.
Importantes consignes:
En cas de surcharge du moteur, celui-ci s'éteint automati-
que ment. Le moteur peut à nouveau être mis en circuit
après un temps de refroidissement (à durée variable).
Instructions pour le maniement
Les points suivants doivent être observés avant de mettre
la meuleuse d'établi en route :
• Actionner l'interrupteur principal. Attendre que la meule
ait atteint la vitesse maximale avant de commencer à
meuler.
• Maintenir fermement la pièce á usiner sur le porte-outil
et la déplacer lentement et uniformément sur la meule.
• La rectification peut éventuellement réduire la vitesse
de la meule. Dans ce cas, il faut réduire légèrement la
pression jusqu'à ce que la meule ait de nouveau atteint
sa vitesse maximale.
•
ATTENTION:
• De petites pièces d'usinage doivent être maintenues
avec une pince ou un autre outil semblable.
• Rectifier uniquement sur la face frontale de la meule, ja-
mais sur les faces latérales.
• Etant donné que la plupart des matériaux s'échauffent
lors de la rectification, il faut manier la pièce d'usinage
avec très grande précaution.
• Ne jamais affûter ou meuler de pièces en aluminium.
• N'affûtez ou ne poncez jamais de pièces dont les dimen-
sions ne permettent pas de les maintenir correctement.
Travail avec la meule á eau.
1 Remplir le réservoir prévu à cet effet avec de l'eau.
2 Mettre la machine en marche et laisser tourner jusqu'à
ce que la meule soit complètement humidifiée.
3 Rectifier l'outil.
4 Après la rectification, vider le réservoir d'eau, pour cela,
un bouchon d'évacuation est prévu dans le bas du ré-
servoir.
Remarque! Quand la meule reste dans l'eau pendant une
période prolongée elle peut se déformer et ne plus tourner
correctement.
Remplacement de la meule
ATTENTION: Afin d'éviter des risques de blessures suite
à un démarrage par inadvertance de la meuleuse d'établi,
il faut toujours mettre l'appareil hors circuit avant de rem-
placer les meules (interrupteur en position '0') la fiche de
secteur doit être débranchée de la prise de courant.
• Desserrer le pare-étincelles et l'écran protecteur et les
sortir le plus possible, sans pour autant les démonter
entièrement.
• Desserrer le porte-outil et le sortir le plus possible.
• Démonter les vis et retirer la plaque final.
• Retirer la bride extérieure et l'ancienne meule, mettre la
nouvelle meule en place.
français 13
