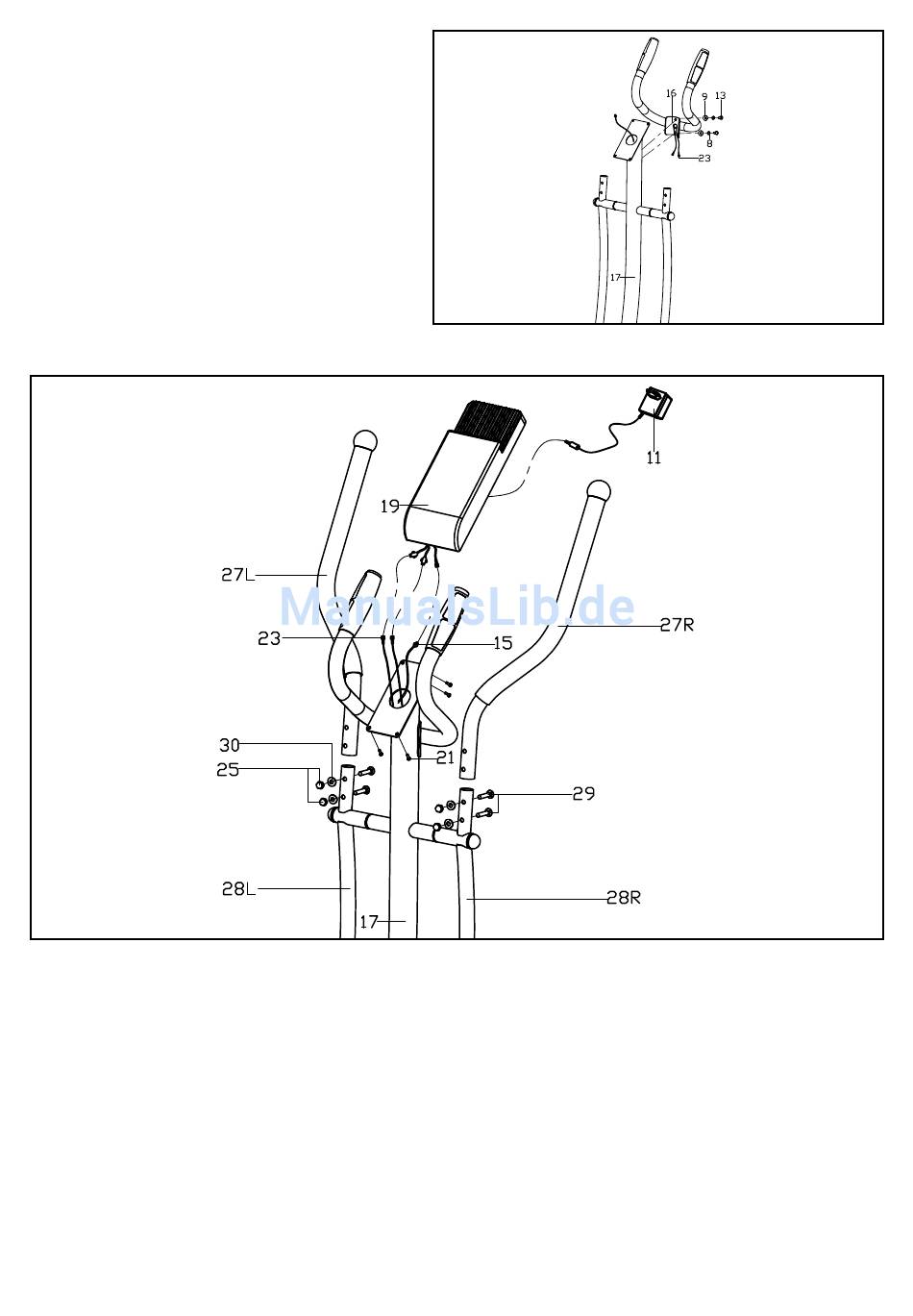

SCHRITT 4
Ziehen Sie den Pulsdraht (23) aus dem
Konsolenhalterungsloch an der Haltestange (17),
und befestigen Sie dann den Haltegriff (16) mit
der Inbuslinsenschraube (13) und der
Federscheibe (8) und der gebogenen
Beilagscheibe (9) an der Haltestange (17).
SCHRITT 5
I. Befestigen Sie den Haltegriff (27R/L) mit der Schraube (29), der gebogenen Beilagscheibe (30) und der
Kappenmutter (25) am Schwenkrohr (28L/R).
II. Verbinden Sie den Pulsdraht (23) und den Verbindungsdraht (15) mit den jeweiligen Drähten der Konsole (19),
und befestigen Sie dann die Konsole (19) mit der Kreuzlinsenschraube (21) an der Konsolenhalterung an der
Haltestange (17).
II. Stecken Sie eine Seite des Adapters an die Rückseite der Konsole (19) und schließen Sie den anderen Stecker
an die Stromversorgung an.
Hinweis: Vergewissern Sie sich vor Verwendung des Geräts, dass alle Schrauben fest angezogen sind.
Das Gerät ist jetzt einsatzbereit.
