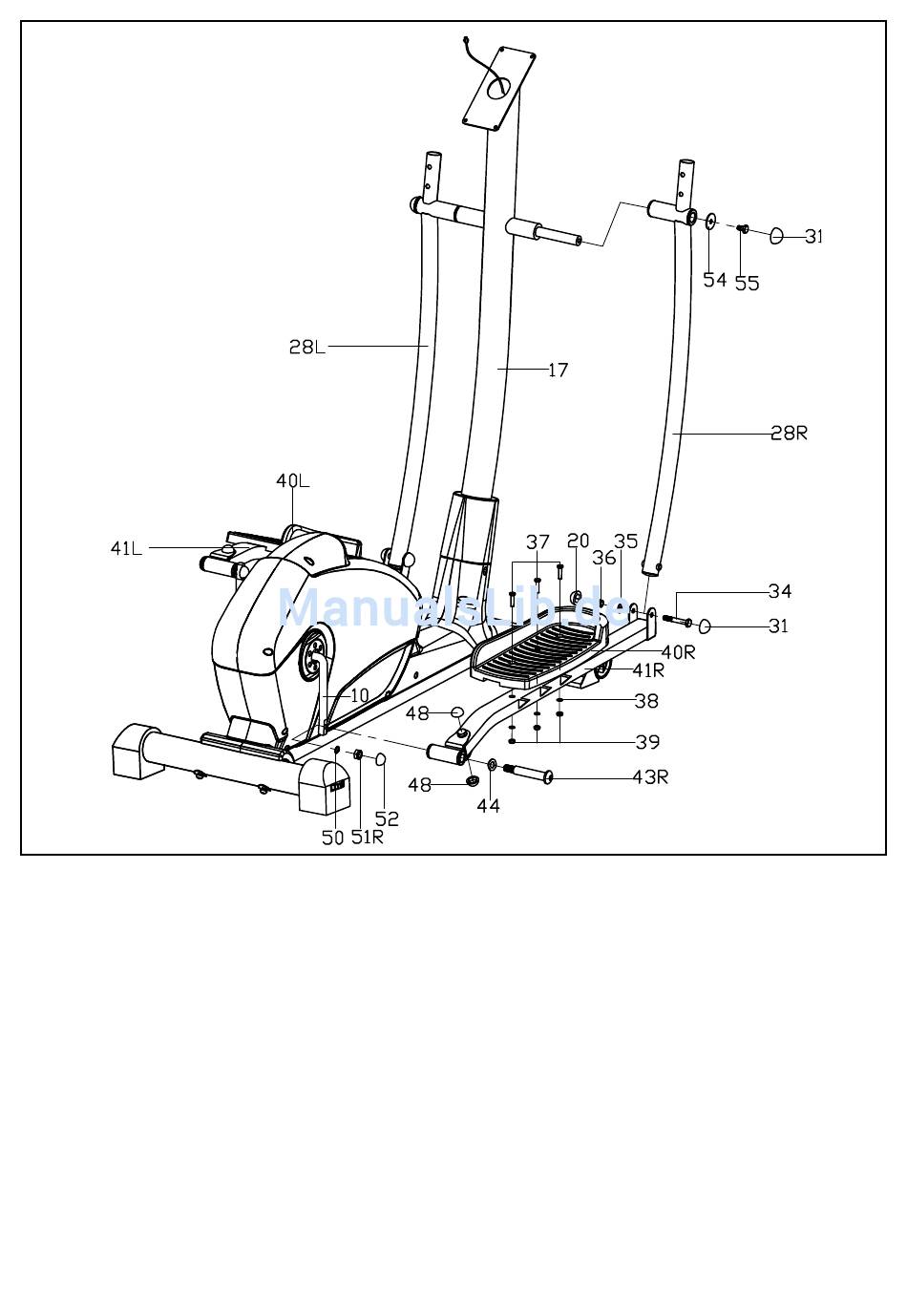

SCHRITT 3
I. Befestigen Sie das rechte Schwenkrohr (28R) mit der Schraube (55) und der flachen Beilagscheibe (54) an der
Haltestange (17). Hinweis: Ziehen Sie sie noch nicht fest.
II. Befestigen Sie das rechte Pedalträgerrohr (41R) mit der Pedalschraube (43) und der wellenförmigen
Beilagscheibe (44) an der Kurbel (10), und bringen Sie dann die dünne Federscheibe (50) und die Nylonmutter
(51) an. Hinweis: Ziehen Sie sie noch nicht fest.
III. Verbinden Sie das rechte Schwenkrohr (28R) und das rechte Pedalträgerrohr (41R) mit der Schraube (34)
flachen Beilagscheibe (35) und Nylonmutter (36) und ziehen Sie dann Schraube (55), Schraube (34) und
Nylonmutter (51) fest. Bringen Sie dann die Kappe (31), Kappe (48), Kappe (52) und Kappe (60) an.
IV. Befestigen Sie das rechte Pedal (40R) mit der Schraube (37), der flachen Beilagscheibe (38) und der
Nylonmutter (39) am rechten Pedalrohr (41R).
Befestigen Sie auf gleiche Weise das linke Pedalrohr (41L) und das linke Schwenkrohr (28L) an der Kurbel (10)
und der Haltestange (17), und befestigen Sie dann das linke Pedal (40L) am linken Pedalrohr (41L).
