Att kontrollera före installation
Planera installationen med hänsyn till alla delsystem: laddstationer, CGC500™, Ethernetbrytare,
1.
transformatorer och kablar.
2.
Se till att placeringen av all utrustning är lämplig för normal drift och underhåll.
3.
Se till att väggmaterialet lämpar sig för montering av inkapslingen för CGC500™. CGC500™ bör
installeras nära mätpunkten (inkommande matarkablar eller nära huvudsäkringen). Se även till att
väggmaterialet kan bära vikten av inkapslingen med alla komponenter. Vikten är ca 9 kg.
4.
Om internet nås via 3G/4G, se till att täckningen på området räcker för utrustningen. Installera ingen
antenn inuti kåpan för CGC500™ eftersom det kan blockera mottagningen.
Installera EV-laddstationen
1.
Anslut Ethernet- och strömkablarna till EV-laddstationerna. Alla Ethernetkablar måste kopplas till
samma lokala nätverk, LAN.
2.
Anslut faserna till EV-laddstationerna. Notera fasrotationen. Denna måste kännas till när lastbalansen
konfi gureras i programvarukonfi gurationen.
Konfi gurera EV-laddstationen
Konfi gurera varje individuell EV-laddstation från den inbyggda Web GUI som du når via mini USB-gränssnit-
tet för att aktivera NanoGrid™. Läs "CCU NanoGrid Confi guration Manual, Pd_CM_004".
Säkerställ att varje EV-laddstations fasta programvara är version R3.6.1 eller senare. Kom ihåg att starta om
efter att du ändrat konfi gurationen.
Installera CGC500™
1.
Hitta monteringshålen och montera inkapslingen med lämpliga skruvar på väggen.
För in de inkommande kablarna (el, Ethernet och transformatorkablar) i inkapslingen högst upp eller
2.
längst ner. Separera kommunikationskablar och elkablar från varandra om möjligt.
Switch/Router
Switch/Router
Service interface
Service interface
(gränssnitt)
192.168.7.2
192.168.7.2
3.

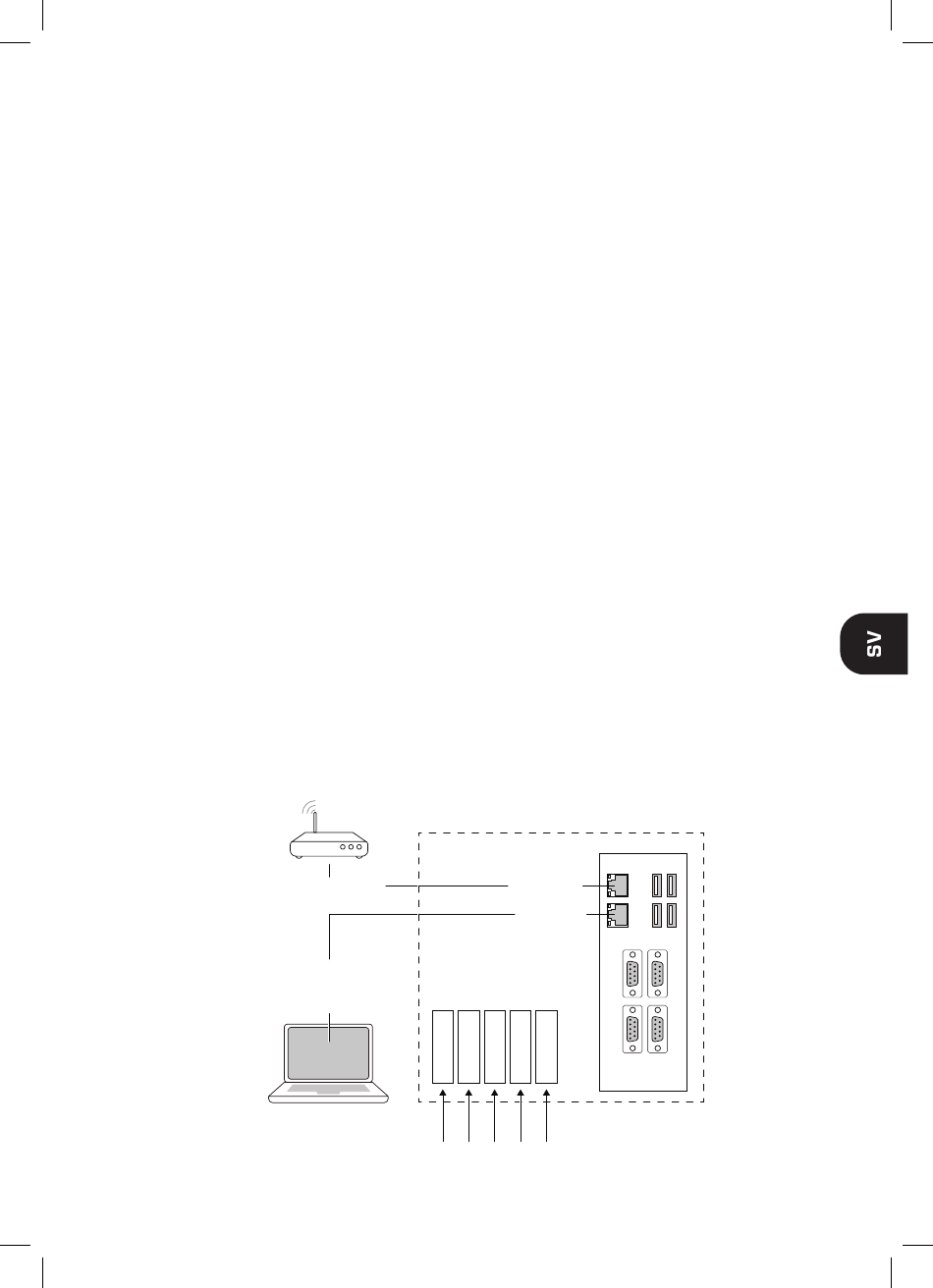

Anslut kablarna i enlighet med schemana.
CTEK SWEDEN AB
WAN/LAN
WAN/LAN
SERVICE
SERVICE
L3
L2
L1
N
PE
61
