Tijdens de loadbalancing andere belastingen op het netwerk bewaken

1. Als met behulp van de loadmonitor ook andere belastingen in het gebouw moeten worden bewaakt,
moeten de stroomtransformatorkabels vanaf de energiemeter in de CGC500™ naar het relevante
meetpunt worden geïnstalleerd.

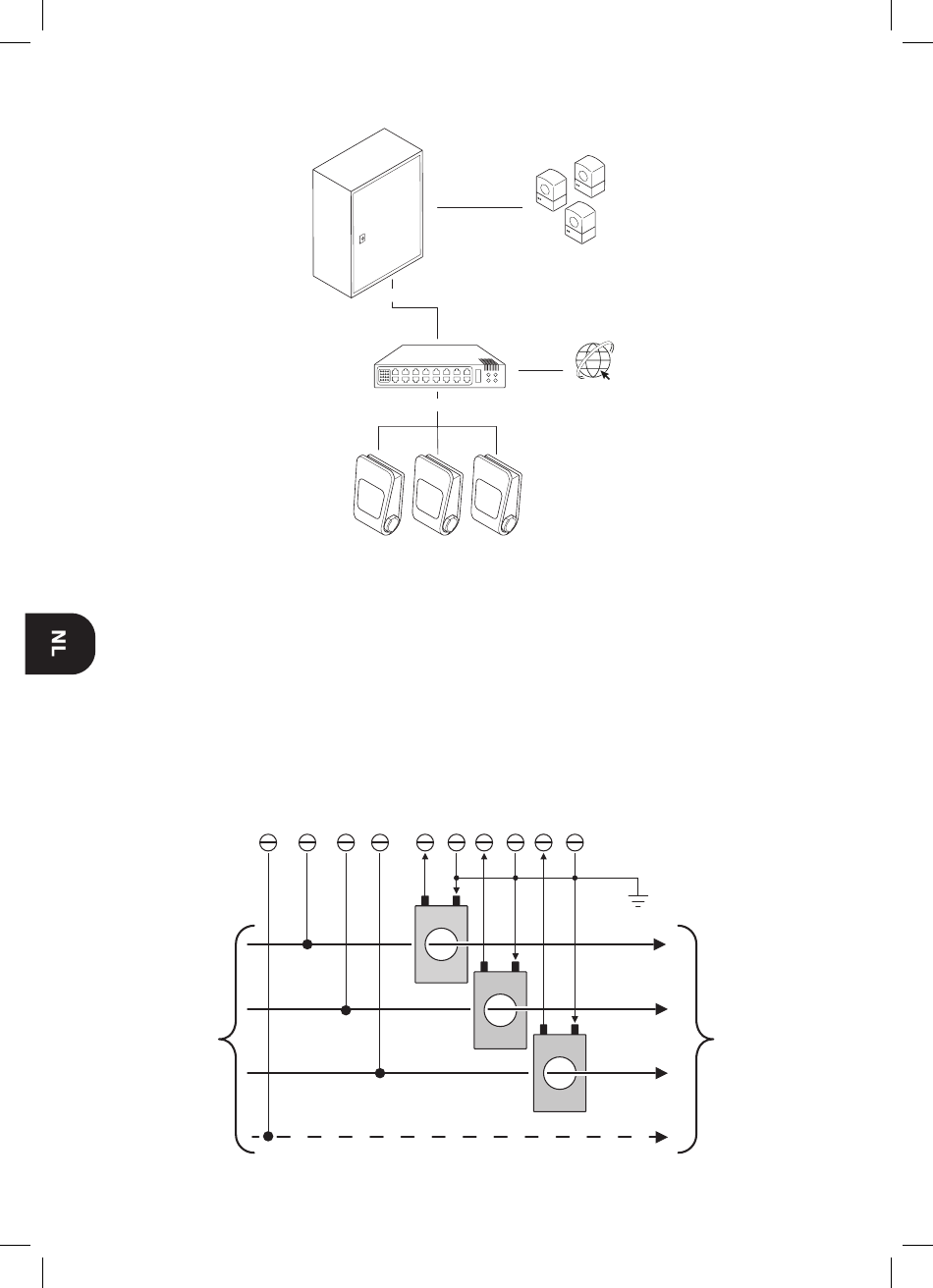

2. Installeer één stroomtransformator per fase, d.w.z. drie stroomtransformators: L1, L2 en L3. Hieronder
ziet u een voorbeeld van de aansluiting in een 3-fasig systeem.
Opmerking: De stroom wordt gemeten via de stroomtransformators. Zorg ervoor dat de stroomtransformator
in de juiste richting wordt geïnstalleerd, zodat de waarde niet wordt omgekeerd. De stroom en spanning
moeten op dezelfde fase worden gemeten. Verder moet er een neutrale geleider beschikbaar zijn.
10
42
Belasting Load
Ethernet-switch Ethernet switch
Laden
Charging
9 8 7 6 5
S1 S2
P1 P2
S1
P1
Current Stroom
Internet Internet
4 3 2 1
S2
P2
S1 S2
P1 P2
L1
L2
L3
N
