Controleren vóór installatie
Plan de installatiepunten rekening houdend met alle subsystemen, laadstations, de CGC500™,
1.
de Ethernet-switch, stroomtransformators en kabels.
2.
Zorg ervoor dat de plaatsing van alle apparatuur geschikt is voor normaal gebruik en onderhoud.
3.
Zorg ervoor dat de wand geschikt is voor montage van de behuizing van de CGC500™. De CGC500™
moet dicht bij het meetpunt worden geïnstalleerd (inkomende voedingskabels of naast de
hoofdzekering). Zorg er tevens voor dat de wand het gewicht van de behuizing met componenten kan
dragen. Het gewicht is circa 9 kg.
4.
Controleer in geval van internettoegang via het 3G/4G-netwerk of op de desbetreff ende locatie voor
de apparatuur voldoende dekking wordt geboden. Installeer de antenne niet in de behuizing van de
CGC500™, aangezien dit de ontvangst kan blokkeren.

Het EV-laadstation installeren

1.
Verbind de Ethernet- en stroomkabels met de EV-laadstations. Alle Ethernet-kabels moeten aange-
sloten zijn op hetzelfde LAN.
2.
Sluit de stroomfasen aan op de EV-laadstations. Noteer de faserichting. U moet deze opgeven bij het
confi gureren van de loadbalancing in de software.
Het EV-laadstation confi gureren
Confi gureer elk afzonderlijk EV-laadstation van de ingebouwde web-GUI via de mini-USB-interface om
NanoGrid™ te activeren. Zie 'CCU NanoGrid-confi guratiehandleiding, Pd_CM_004'.
Controleer of de fi rmwareversie van elk EV-laadstation R3.6.1 of hoger is. Vergeet niet opnieuw op te starten
na wijzigen van de confi guratie.
De CGC500™ installeren
1.
Zoek de montageopeningen en bevestig de behuizing met voor de wand geschikte schroeven.
Steek de inkomende kabels (elektrische, Ethernet- en transformatorkabels) aan de boven- of onderzij-
2.
de in de behuizing. Houd communicatiekabels en voedingskabels zo mogelijk uit elkaar.
Switch/router
Switch/Router
Service-interface
Service interface
192.168.7.2
192.168.7.2
3.

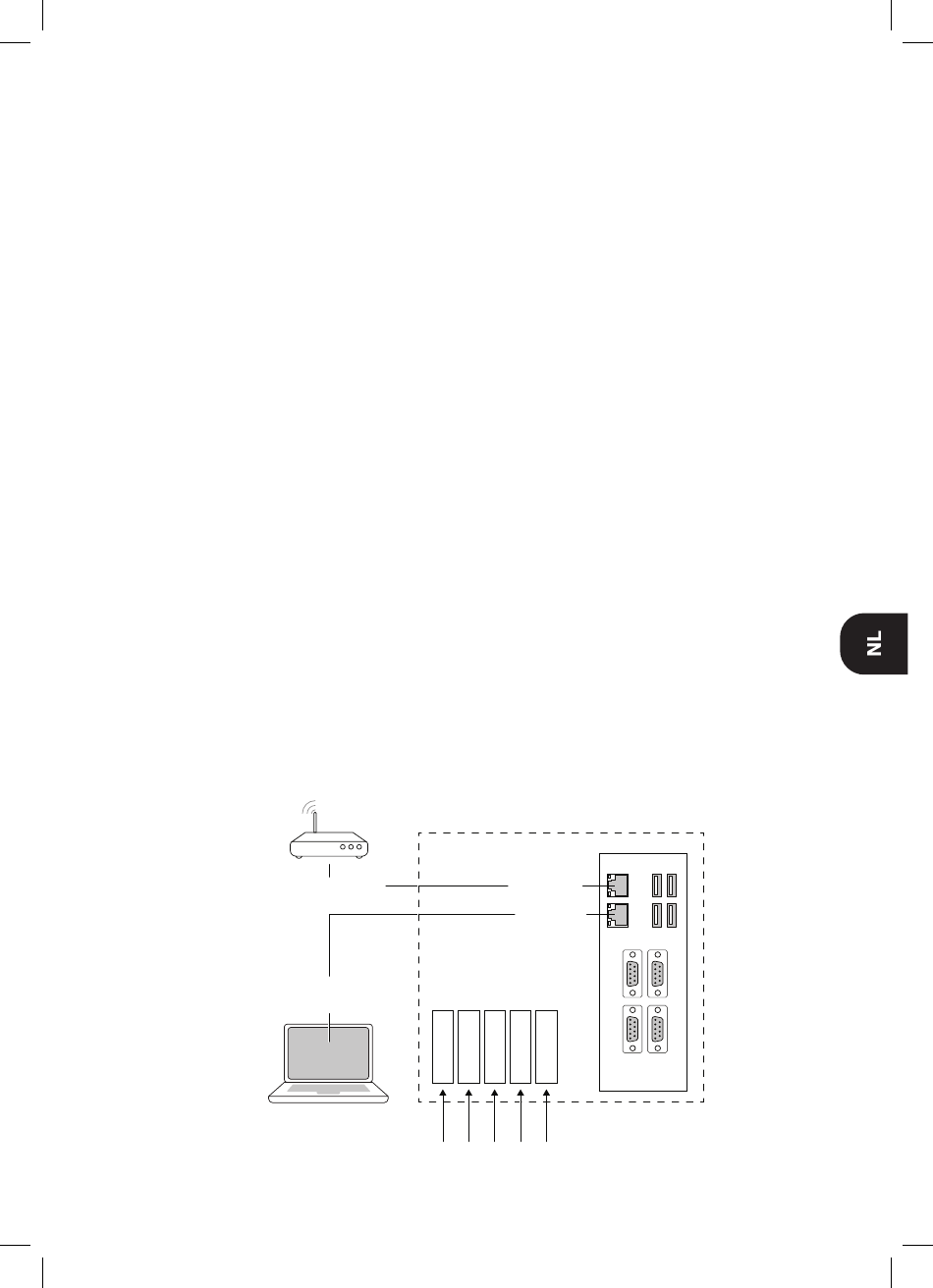

Verbind de kabels volgens het schema.
CTEK SWEDEN AB
WAN/LAN
WAN/LAN
SERVICE
SERVICE
L3
L2
L1
N
PE
43
