Για την παρακολούθηση άλλων φορτίων στο δίκτυο εξισορρόπησης
φορτίου
1. Αν η συσκευή παρακολούθησης φορτίου θα πρέπει να παρακολουθεί και άλλα φορτία στις εγκαταστάσεις,
θα πρέπει να τοποθετήσετε καλώδια μετασχηματιστή ρεύματος μεταξύ του μετρητή ενέργειας του CGC500™
και του σχετικού σημείου μέτρησης.

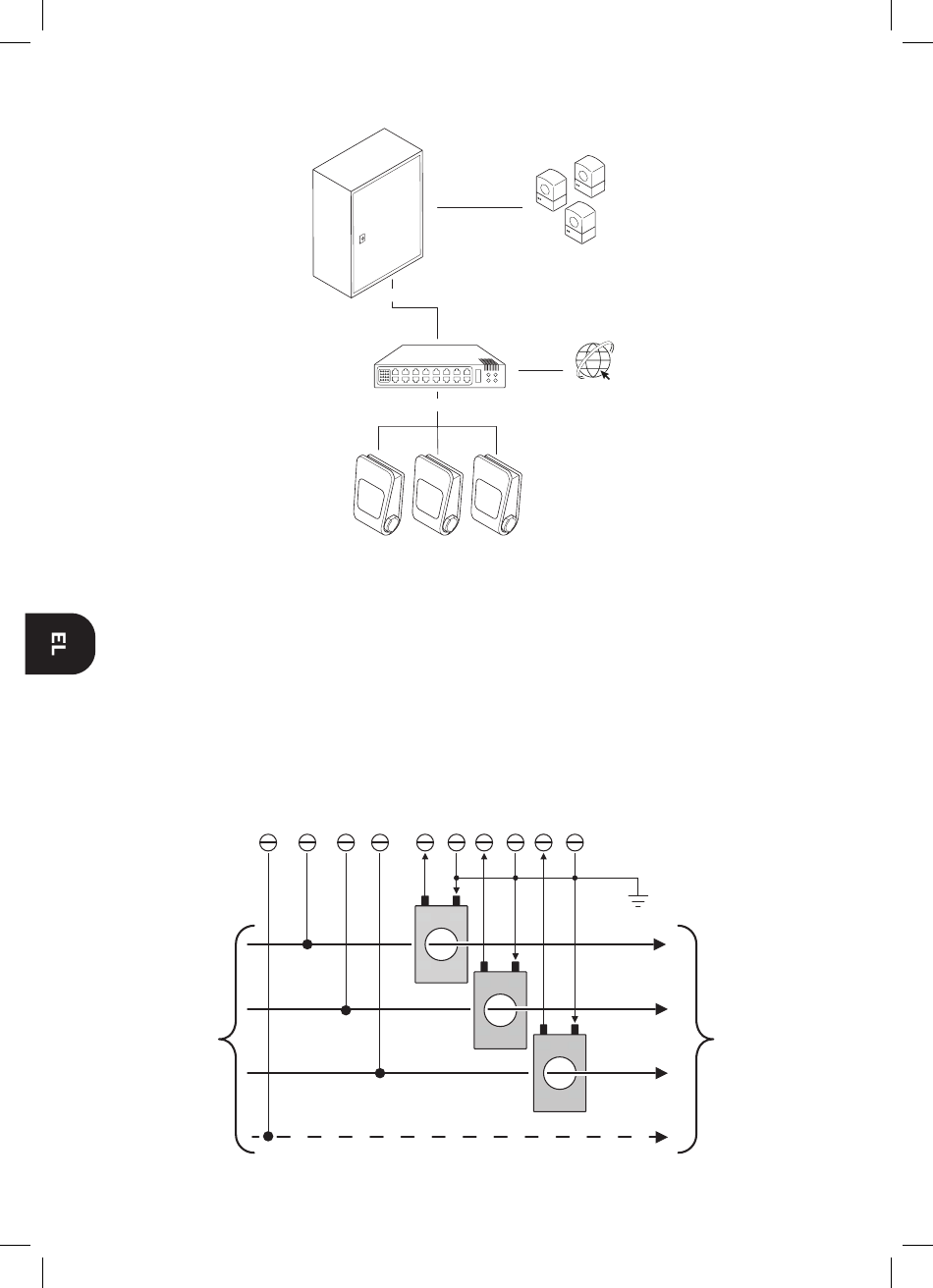

2. Τοποθετήστε έναν μετασχηματιστή ρεύματος ανά φάση, δηλ. τρεις μετασχηματιστές ρεύματος: L1, L2 και
L3. Παρακάτω ακολουθεί ένα παράδειγμα σύνδεσης σε τριφασικό σύστημα.
Σημείωση: Η μέτρηση του ρεύματος γίνεται μέσω των μετασχηματιστών ρεύματος. Βεβαιωθείτε ότι το
μετασχηματιστής ρεύματος είναι τοποθετημένος στη σωστή κατεύθυνση, προκειμένου να μην αντιστρέφεται η
τιμή. Η μέτρηση του ρεύματος και της τάσης πρέπει να γίνεται στην ίδια φάση. Θα πρέπει να υπάρχει διαθέσιμος
ένας ουδέτερος αγωγός.
10
24
Φορτίο
Load
Μεταγωγέας Ethernet
Ethernet switch
Φόρτιση
Charging
9 8 7 6 5
S1 S1 S2 S2
P1 P1 P2 P2
S1 S1
P1 P1
Ρεύμα
Current
Internet
Internet
4 3 2 1
S2 S2
P2 P2
S1 S1 S2 S2
P1 P1 P2 P2
L1
L1
L2
L2
L3 L3
N N
