Überwachen anderer Lasten im Lastausgleichsnetzwerk
1. Wenn am Standort andere Lasten vom Lastüberwachungssystem überwacht werden sollen, müssen
Transformatorkabel zwischen dem Energiezähler im CGC500™ und den entsprechenden Zählpunkten
installiert werden.

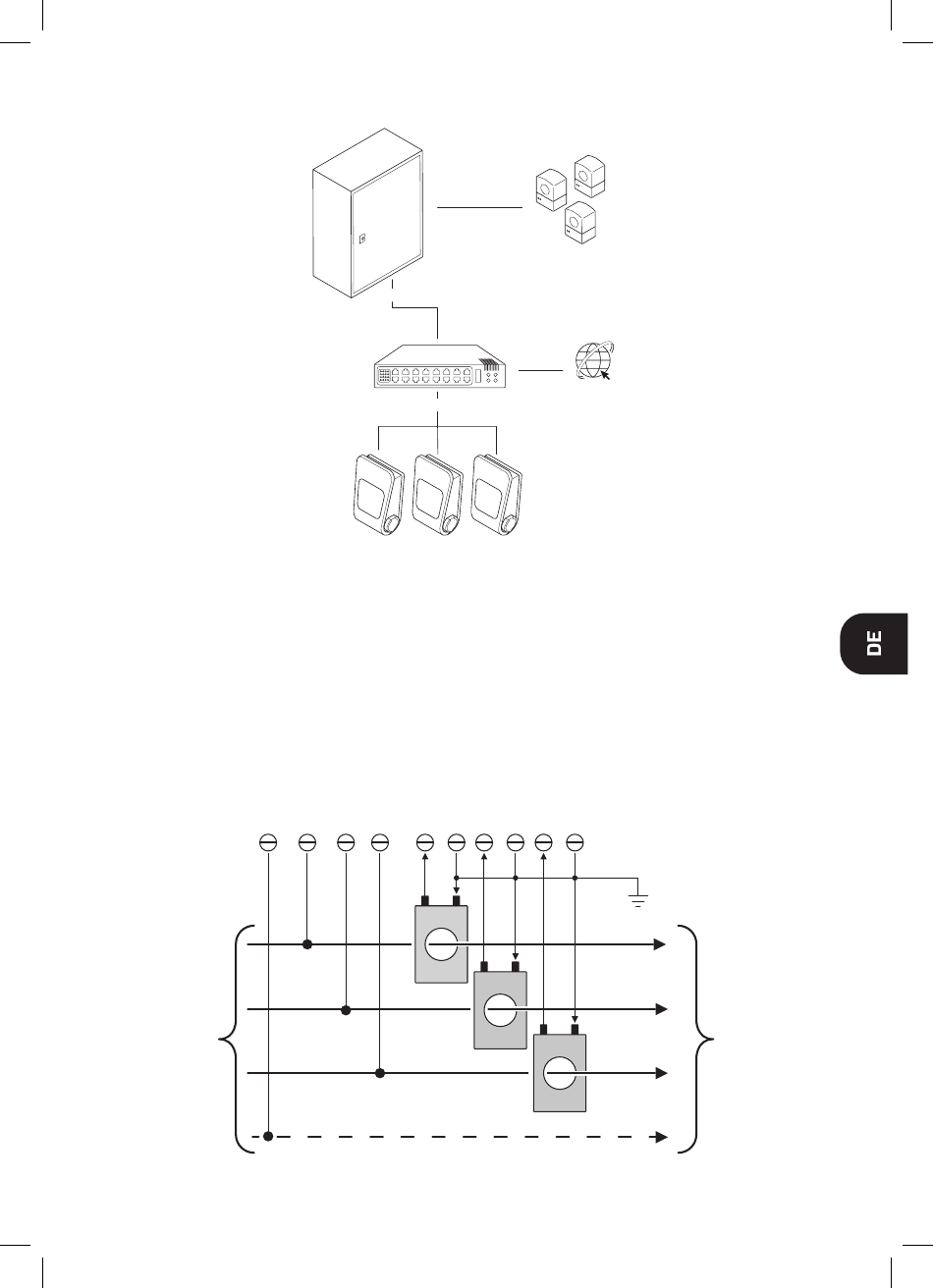

2. Einen Stromwandler pro Phase installieren, also drei Stromwandler: L1, L2 und L3. Nachfolgend ist ein
Beispiel einer Verbindung in einem Dreiphasensystem dargestellt.
Hinweis: Der Strom wird nur über die Stromwandler gemessen. Sicherstellen, dass der Stromwandler in
der geforderten Richtung installiert ist. Andernfalls wird der Wert invertiert. Der Strom und die Spannung
müssen phasengleich gemessen werden. Es muss ein Neutralleiter gegeben sein.
10
CTEK SWEDEN AB
Last Load
Ethernet switch LAN-Switch
Laden
Charging
9 8 7 6 5
S1 S2
P1 P2
S1
P1
Current Strom
Internet Internet
4 3 2 1
S2
P2
S1 S2
P1 P2
L1
L2
L3
N
