Hvordan overvåke andre laster gjennom lastbalanserings-nettverket
1. Når andre laster på området må overvåkes av lastovervåkeren, skal strømtransformator-kablene
installeres fra energimåleren på CGC500™ til det relevante målepunktet.

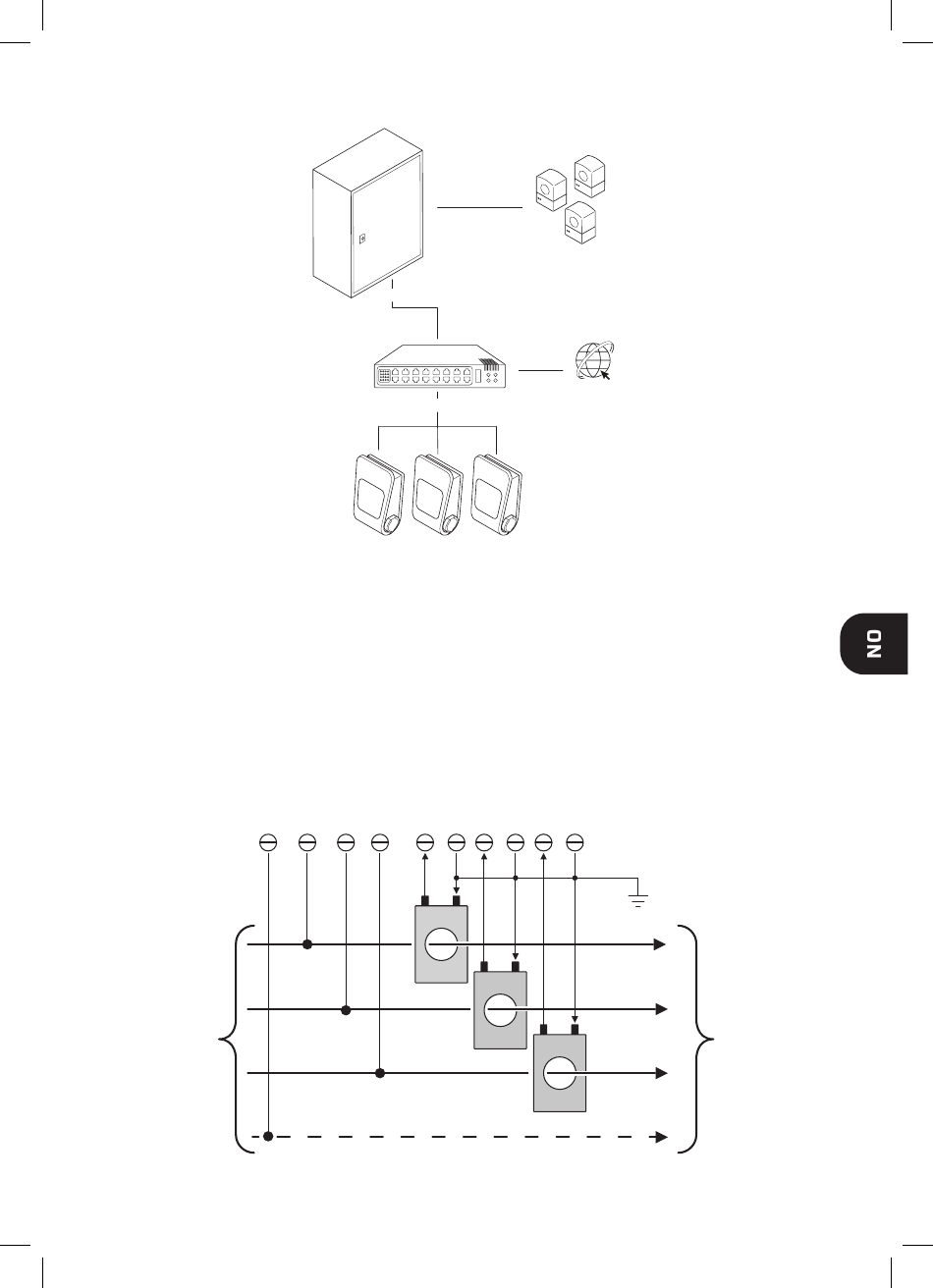

2. Installer en strømtransformator per fase, dvs. tre strømtransformatorer: L1, L2 og L3. Under ser du et
eksempel på koblingen i et 3-fasesystem.
Merk: Strømmen måles gjennom strømtransformatorene. Kontroller at strømtransformatoren er installert
i riktig retning, så verdiene ikke blir omvendt. Strømmen og spenningen må måles på samme fase. En nøytral
leder må være tilgjengelig.
