À vérifi er avant l'installation
Planifi ez l'installation en fonction de tous les sous-systèmes, à savoir : les bornes de charge, le
1.
CGC500™, le commutateur Ethernet, les transformateurs de courant et les câbles.
2.
Assurez-vous que tous les équipements soient placés de manière adaptée à un fonctionnement et
à un entretien normaux.
3.
Assurez-vous que le mur soit adapté au montage du boîtier du CGC500™. Le CGC500™ doit être ins-
tallé à proximité du point de mesure (câbles d'alimentation entrants ou proximité avec le fusible prin-
cipal). Assurez-vous que le mur puisse supporter le poids du boîtier et de ses composants. Le poids
total est environ de 9 kg.
4.
Si l'accès à Internet se fait via la 3G/4G, assurez-vous que la couverture est suffi sante à l'endroit
concerné pour l'équipement. N'installez pas d'antenne à l'intérieur du boîtier du CGC500™ car cela
peut bloquer la réception.
Pour installer la borne de charge EV
1.
Branchez les câbles Ethernet et d'alimentation aux bornes de charge EV. Tous les câbles Ethernet
doivent être branchés au même réseau local, ou LAN.
2.
Branchez les phases d'alimentation aux bornes de charge EV. Prenez note de la rotation de phase.
Vous devez avoir cela à l'esprit lors de la confi guration de l'équilibrage de charge dans le logiciel.
Pour confi gurer la borne de charge EV
Confi gurez chaque borne de charge EV à partir de l'interface Web intégrée, accessible depuis l'interface
mini USB pour activer NanoGrid™. Consultez le « Manuel de confi guration CCU NanoGrid, Pd_CM_004 ».
Vérifi ez que la version du fi rmware de chaque borne de charge EV est R3.6.1 ou une version ultérieure. Après
avoir modifi é la confi guration, n'oubliez pas de redémarrer.
Pour installer le CGC500™
Repérez les trous de montage, puis montez le boîtier au mur grâce aux vis adaptées.
1.
2.
Insérez les câbles entrants (câbles électriques, Ethernet et transformateur) dans le boîtier, par le haut
ou par le bas. Séparez les câbles de communication des câbles d'alimentation si possible.
Commutateur/routeur
Switch/Router
Interface Entretien
Service interface
192.168.7.2
192.168.7.2
3.

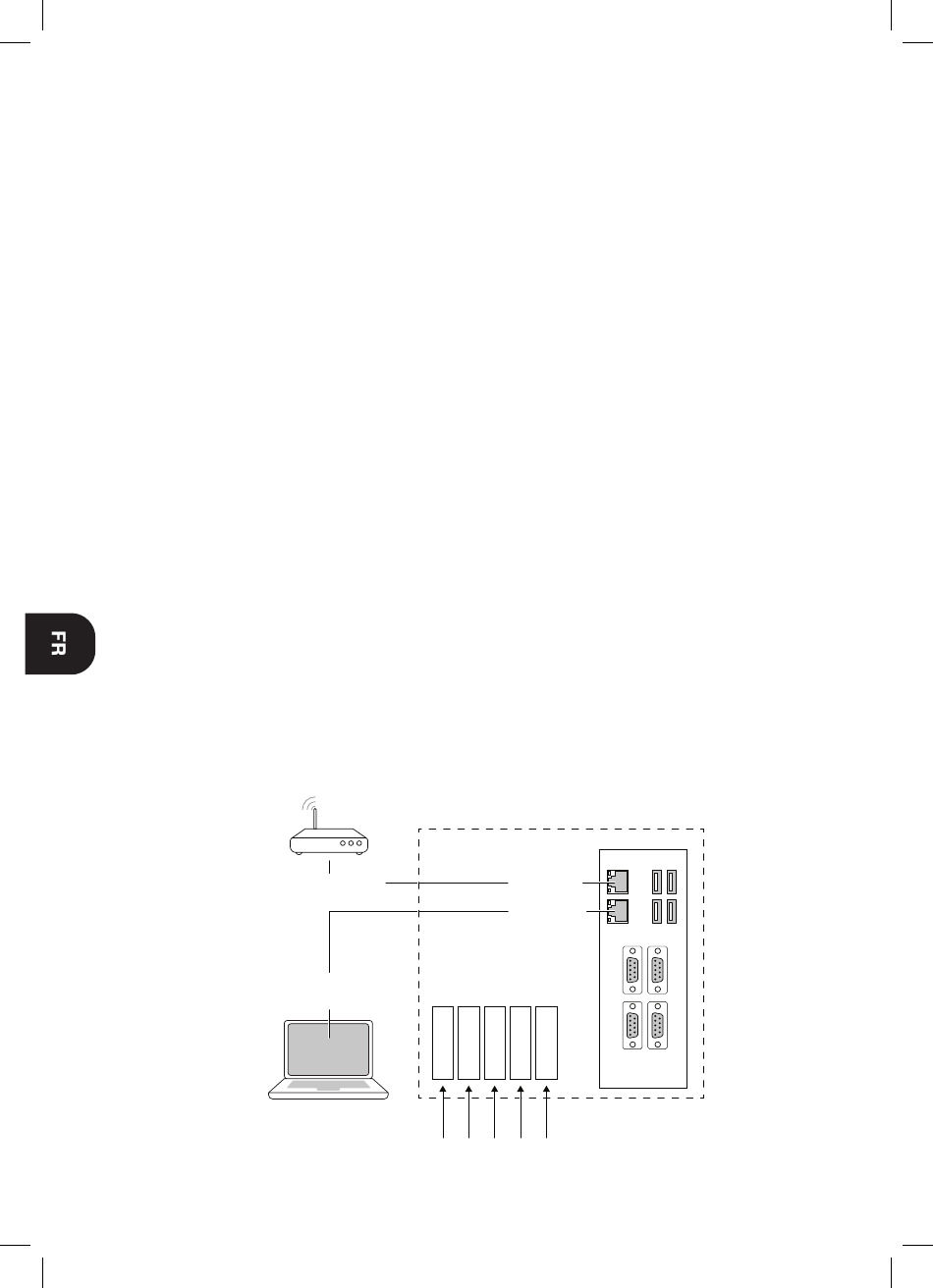

Connectez les câbles en suivant le schéma.
34
WAN/LAN
ENTRETIEN
SERVICE
L3
L2
L1
N
PE
CTEK SWEDEN AB
