Vor dem Installieren zu überprüfende Punkte
Im Installationsplan müssen alle Untersysteme berücksichtigt sein: Ladestationen, CGC500™,
1.
LAN-Switch, Stromwandler und Kabel.
2. Sicherstellen, dass Lage und Ausrichtung aller Systemelemente dem Normalbetrieb und der Wartung
angemessen sind.
Sicherstellen, dass die Wand für das Anbringen des Gehäuses des CGC500™ geeignet ist. Das
3.
CGC500™ muss in der Nähe des Zählpunktes (Eingangskabel oder neben der Hauptsicherung)
installiert werden. Weiterhin sicherstellen, dass die Wand das Gewicht von Gehäuse und Inhalt
aufnehmen kann. Das Gewicht beträgt etwa 9 kg.
Bei Internetzugang über 3G/4G sicherstellen, dass die Mobilfunkabdeckung des Ausrüstungsstandorts
4.
angemessen ist. Die Antenne nicht im Gehäuse des CGC500™ installieren. Dies kann den Empfang unterbinden.
Installieren der Ladestation für Elektrofahrzeuge
Die LAN-Kabel und die Stromkabel an die Ladestationen anschließen. Alle LAN-Kabel müssen an
1.
dasselbe lokale Netzwerk (LAN) angeschlossen werden.
2. Die Leistungsphasen an die Ladestationen anschließen. Die Phasendrehung vermerken. Diese muss
für das Konfi gurieren des Lastausgleichs in der Software bekannt sein.
Konfi gurieren der Ladestation
Um NanoGrid™ zu aktivieren, über die Schnittstelle des Typs Mini-USB auf die integrierte Web-GUI zugreifen
und die einzelnen Ladestationen konfi gurieren. Siehe dazu das Konfi gurationshandbuch CCU NanoGrid,
Pd_CM_004.
Sicherstellen, dass die Firmware jeder Ladestation mindestens in der Version R3.6.1 vorliegt. Nach
Bearbeiten der Konfi guration das System neu starten.

Installieren des CGC500™

1. Das Gehäuse mittels der Befestigungslöcher und geeigneten Schrauben an der Wand anbringen.
2. Die Eingangskabel (Strom, LAN und Transformator) von unten oder oben in das Gehäuse einführen.
Die Kabel für Kommunikation und die Kabel für Strom nach Möglichkeit getrennt verlegen.

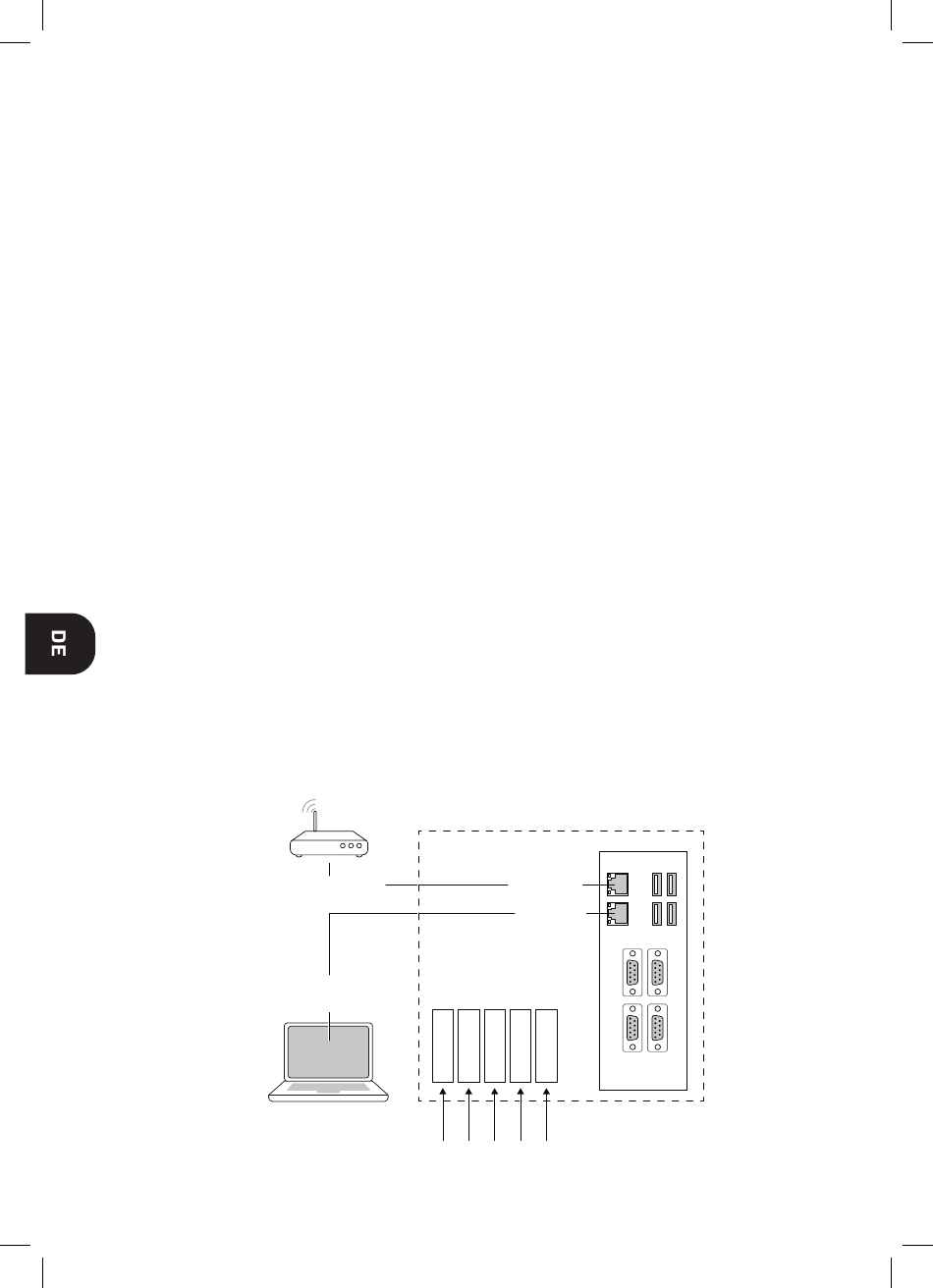

Switch/Router
Switch/Router
Service interface
Service-Schnittstelle
192.168.7.2
192.168.7.2
3. Die Kabel gemäß Schaltplan anschließen.
16
WAN/LAN
WAN/LAN
SERVICE
SERVICE
L3 L2 L1 N PE
