Övervaka andra laster i lastbalanseringsnätverket
1. När andra laster i omgivningen måste övervakas av lastövervakaren måste transformatorkablarna
installeras från energimätaren i CGC500™ till den relevanta mätpunkten.

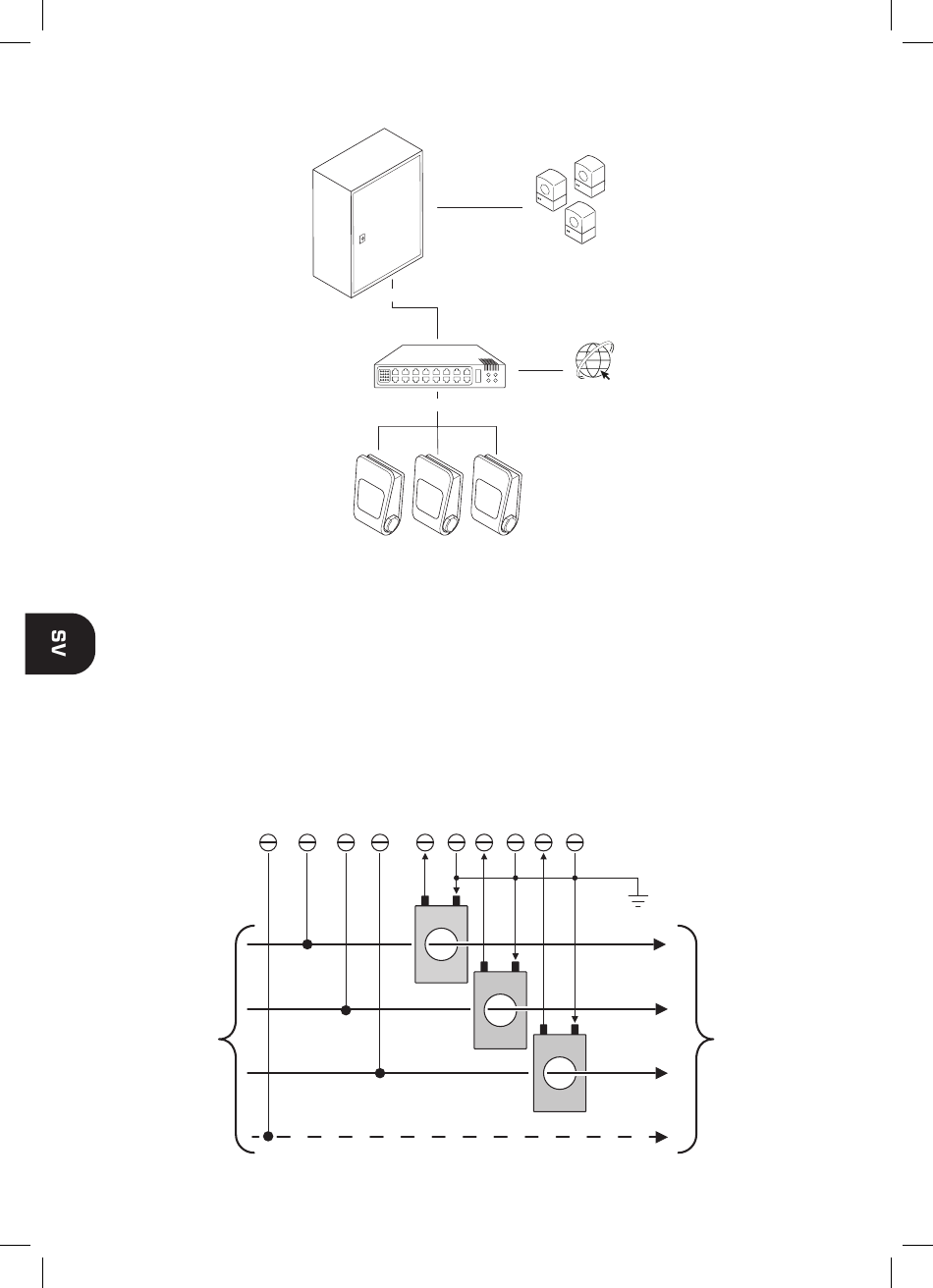

2. Installera en transformator per fas, alltså tre transformatorer: L1, L2 och L3. Nedan finns ett exempel
på en anslutning i ett trefassystem.
Obs! Strömmen mäts med transformatorerna. Se till att transformatorn är installerad i rätt riktning så att
värdet inte inverteras. Strömmen och spänningen måste mätas på samma fas. En neutral kondensator
måste finnas tillgänglig.
10
60
Last Load
Ethernet switch Ethernetbrytare
Laddar
Charging
9 8 7 6 5
S1 S2
P1 P2
S1
P1
Current Ström
Internet Internet
4 3 2 1
S2
P2
S1 S2
P1 P2
L1
L2
L3
N
