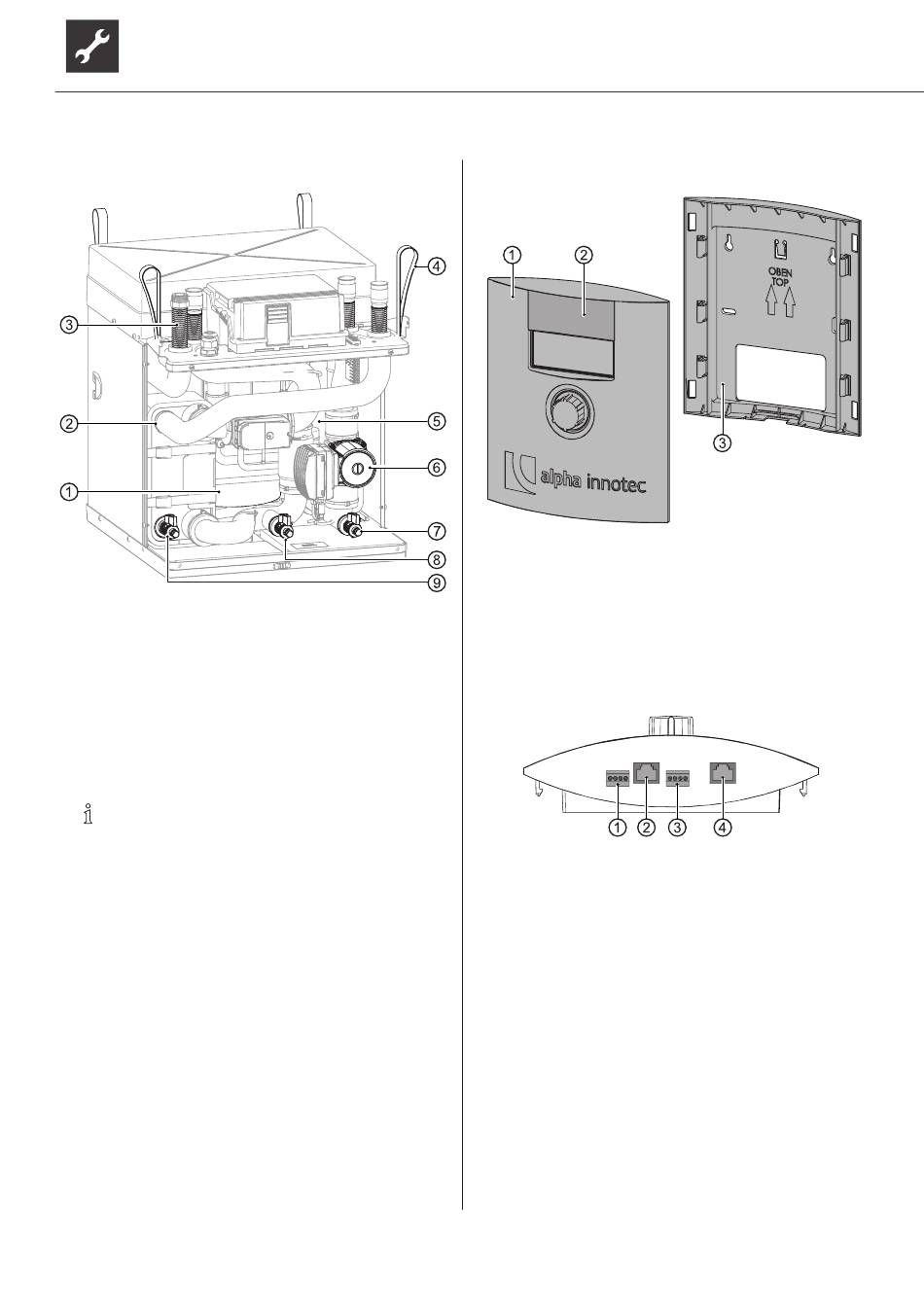

Modulbox – Variante mit Kühlung
1 Verdichter
2 Verflüssiger
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5 Verdampfer
6 Wärmequellen-Umwälzpumpe
7 Füll- und Entleerhahn Wärmequelle
8 Füll- und Entleerhahn Wärmequelle
9 Füll- und Entleerhahn Heizung
HINWEIS
Bei
allen
KFE-Kugelhähnen
Schlauchtüllen nicht im Lieferumfang enthalten.
8
sind
die
Technische Änderungen vorbehalten | 83056700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
Bedieneinheit
1 Bedienteil
2 Hochschiebbare Klappe vor dem USB-
Anschluss (für qualifiziertes Personal für
Software-Updates und zum Datenloggen)
3 Wandhalterung (nur nötig bei Wandmontage)
Anschlüsse Bedienteil
2
1
1 Anschluss Raumbedieneinheit
RBE RS 485 (Zubehör)
2 RJ45-Anschluss Netzwerkkabel
3 Anschluss LIN-Bus-Kabel zur Reglerplatine
4 RJ45-Anschluß nicht belegt
3.2 Zubehör
Für das Gerät ist folgendes Zubehör über den lokalen
Partner des Herstellers erhältlich:
●
Blende für die Frontabdeckung, wenn das Be-
dienteil an der Wand montiert wird
●
Trinkwarmwasserspeicher
●
Umschaltventil Trinkwarmwasser
●
Raumthermostat zum Schalten der Kühlfunktion
(falls vorhanden)
