ckung abnehmen und den Stecker von innen
lösen
● Schwarzen Rechteckstecker (③) oben auf der
Modulbox herausziehen
HINWEIS

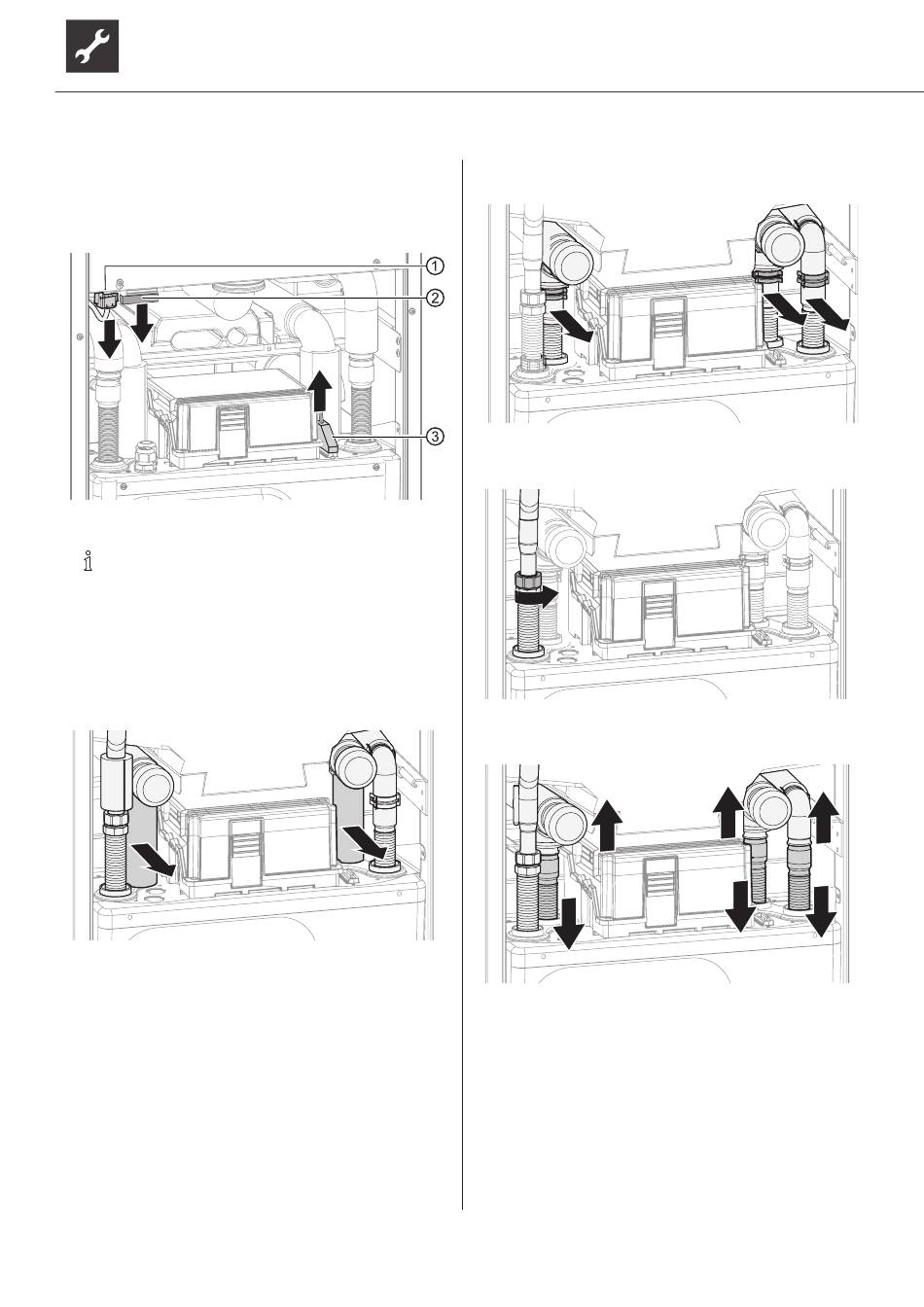

Die folgenden Grafiken zeigen die Verbin-
dungen bei Geräten bis 12 kW Leistung. Bei
Geräten ab 14 kW Leistung sind alle Verbin-
dungen mit Klammern und ohne Ventile aus-
geführt.
7.
Isolierungen an den Hydraulikverbindungen ab-
nehmen.
14
Technische Änderungen vorbehalten | 83056700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
8.
3 Klammern an den Hydraulikverbindungen ent-
fernen.
9.
Heizungsvorlauf mit Schraubenschlüssel SW 37
auseinander schrauben.
10. Hydraulikverbindungen trennen, dazu die Rohre
so weit wie nötig auseinander drücken.
