Bedieneinheit; Anschlüsse Bedienteil; Zubehör; Funktion - alpha innotec SW 232H3 Betriebsanleitung

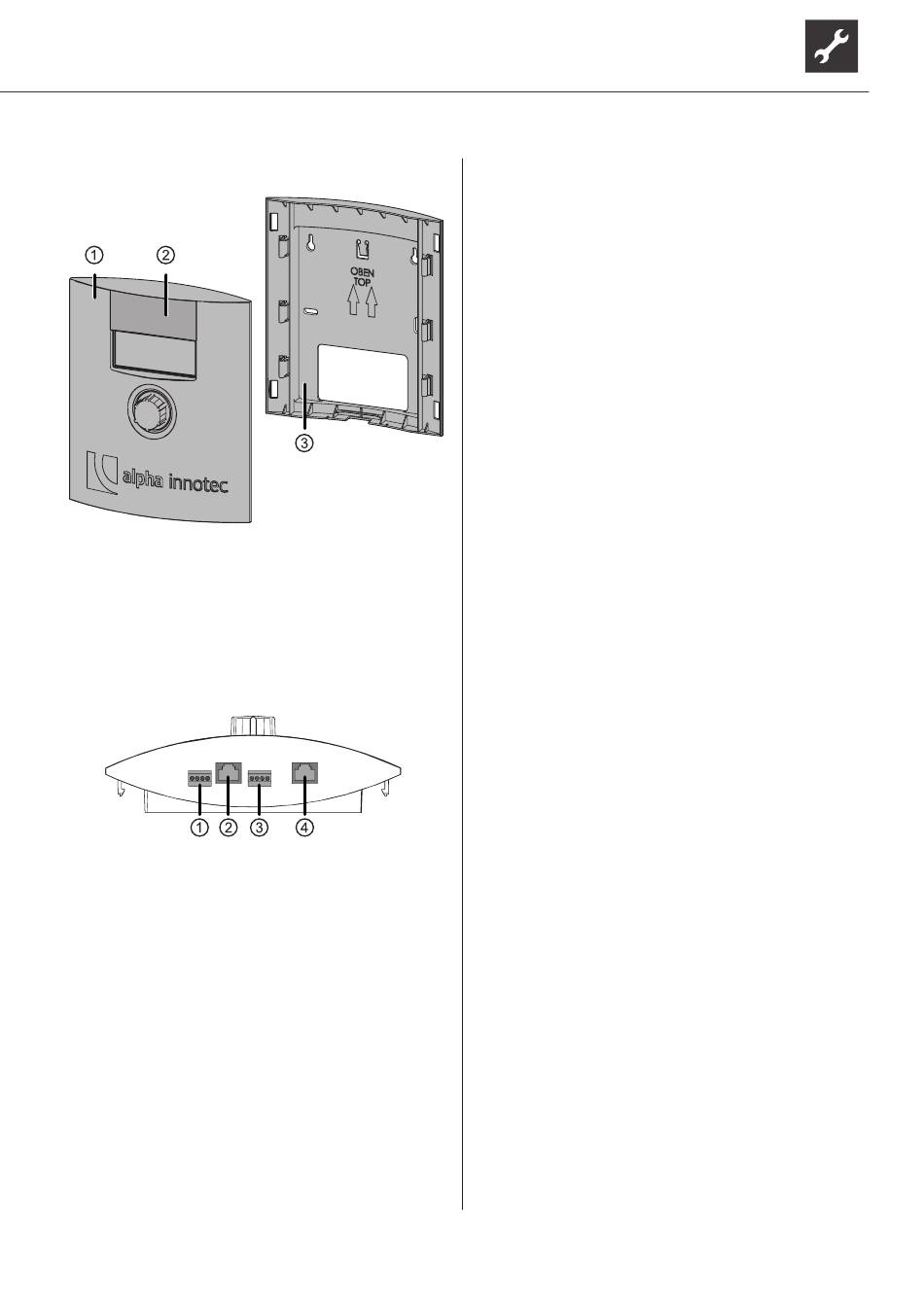

Bedieneinheit

1 Bedienteil
2 Hochschiebbare Klappe vor dem USB-
Anschluss (für qualifiziertes Personal für
Software-Updates und zum Datenloggen)
3 Wandhalterung (nur nötig bei Wandmontage)
Anschlüsse Bedienteil
2
1
1 RBE (RS 485)
2 RJ45-Anschluss Netzwerkkabel
3 Anschluss LIN-Bus-Kabel zur Wärmepumpe
4 RJ45-Anschluß nicht belegt
Technische Änderungen vorbehalten | 83057800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
3 4
3.2 Zubehör
Für das Gerät ist folgendes Zubehör über den lokalen
Partner des Herstellers erhältlich:
● Blende für die Frontabdeckung, wenn das Be-
dienteil an der Wand montiert wird
● Trinkwarmwasserspeicher
● Umschaltventil Trinkwarmwasser
● Raumthermostat zum Schalten der Kühlfunktion
(falls vorhanden)
● Taupunktwächter zur Absicherung eines Systems
mit Kühlfunktion bei niedrigen Vorlauftempera-
turen (falls vorhanden)
● Erweiterungsplatine zum automatischen Um-
schalten zwischen Heiz- und Kühlbetrieb (falls
vorhanden)
● „Kühlpaket" zur Nutzung der Kühlfunktion
● bei Geräten ohne Kühlung: Pumpenbaugruppen
für Trennspeicher- und Reihenspeichereinbin-
dungen (Heizkreis)
● Sicherheitspaket Heizkreis
● Sicherheitspaket Wärmequellenkreis

3.3 Funktion

Flüssiges Kältemittel wird verdampft (Verdamp-
fer), die Energie für diesen Prozess ist Umweltwär-
me und kommt aus der Wärmequelle „Erdreich" (Kol-
lektor, Erdsonde oder Grundwasser über Zwischen-
tauscher). Das gasförmige Kältemittel wird verdichtet
(Verdichter), hierbei steigen der Druck und somit auch
die Temperatur. Das gasförmige Kältemittel mit hoher
Temperatur wird verflüssigt (Verflüssiger).
Hierbei wird die hohe Temperatur ans Heizungswas-
ser abgegeben und im Heizkreis genutzt. Das flüssige
Kältemittel mit hohem Druck und hoher Temperatur
wird entspannt (Expansionsventil). Druck und Tempe-
ratur fallen und der Prozess beginnt erneut.
Das erwärmte Heizungswasser kann für die Trink-
warmwasser-Ladung oder für die Gebäude-Erwär-
mung genutzt werden. Die benötigten Temperaturen
und die Verwendung werden durch den Wärmepum-
penregler gesteuert.
Durch die integrierten Schwingungsentkopplungen für
Heizkreis und Wärmequelle wird vermieden, dass Kör-
perschall und Schwingungen auf die Festverrohrung
und somit auf das Gebäude übertragen werden.
7
