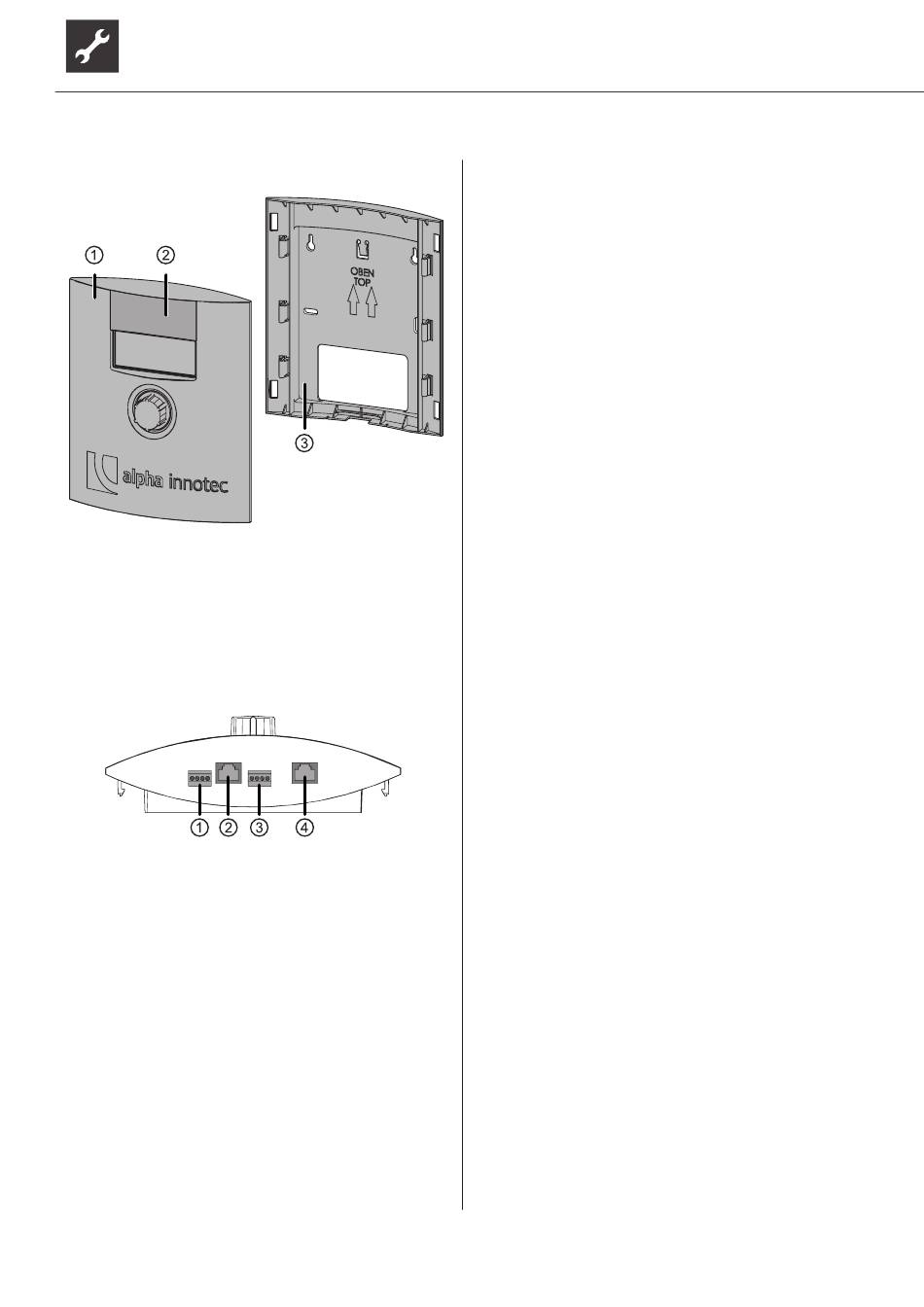

Bedieneinheit
1 Bedienteil
2 Hochschiebbare Klappe vor dem USB-
Anschluss (für qualifiziertes Personal für
Software-Updates und zum Datenloggen)
3 Wandhalterung (nur nötig bei Wandmontage)
Anschlüsse Bedienteil
2
1
1 RBE (RS 485)
2 RJ45-Anschluss Netzwerkkabel
3 Anschluss LIN-Bus-Kabel zur Wärmepumpe
4 RJ45-Anschluß nicht belegt
3.2 Zubehör
Für das Gerät ist folgendes Zubehör über den lokalen
Partner des Herstellers erhältlich:
●
Blende für die Frontabdeckung, wenn das Be-
dienteil an der Wand montiert wird
●
Trinkwarmwasserspeicher
●
Umschaltventil Trinkwarmwasser
●
Raumthermostat zum Schalten der Kühlfunktion
(falls vorhanden)
8
3
4
Technische Änderungen vorbehalten | 83057000iDE – Originalbetriebsanleitung | ait-deutschland GmbH
●
Taupunktwächter zur Absicherung eines Systems
mit Kühlfunktion bei niedrigen Vorlauftempera-
turen
●
Erweiterungsplatine zum automatischen Um-
schalten zwischen Heiz- und Kühlbetrieb (falls
vorhanden)
●
Manuelle Leistungsregulierung Heizstab (MLRH)
zur Begrenzung der Leistung des Elektroheizele-
ments
●
„Kühlpaket" zur Nachrüstung von Geräten des
Typs H mit einer Kühlfunktion
●
bei Geräten ohne Kühlung: Pumpenbaugruppen
für Trennspeichereinbindungen (Heizkreis)
●
Sicherheitspaket Heizkreis
●
Sicherheitspaket Wärmequellenkreis
3.3 Funktion
Flüssiges Kältemittel wird verdampft (Verdamp-
fer), die Energie für diesen Prozess ist Umweltwär-
me und kommt aus der Wärmequelle „Erdreich" (Kol-
lektor, Erdsonde oder Grundwasser über Zwischen-
tauscher). Das gasförmige Kältemittel wird verdichtet
(Verdichter), hierbei steigen der Druck und somit auch
die Temperatur. Das gasförmige Kältemittel mit hoher
Temperatur wird verflüssigt (Verflüssiger).
Hierbei wird die hohe Temperatur ans Heizungswas-
ser abgegeben und im Heizkreis genutzt. Das flüssige
Kältemittel mit hohem Druck und hoher Temperatur
wird entspannt (Expansionsventil). Druck und Tempe-
ratur fallen und der Prozess beginnt erneut.
Durch das integrierte Umschaltventil und die inte-
grierte Energieeffizienzumwälzpumpe kann das er-
wärmte Heizungswasser für die Trinkwarmwasser-La-
dung oder für die Gebäude-Erwärmung genutzt wer-
den. Die benötigten Temperaturen und die Verwen-
dung werden durch den Wärmepumpenregler gesteu-
ert. Eine eventuell benötigte Nachheizung, Unterstüt-
zung der Estrichausheizung oder Erhöhung der Trink-
warmwassertemperatur können durch das integrierte
Elektroheizelement erfolgen, das bei Bedarf durch
den Wärmepumpenregler angesteuert wird.
Ein integriertes Überströmventil sorgt dafür, dass die
Wärmepumpe bei Schließen aller Heizkreise nicht auf
Hochdruckstörung geht.
Durch die integrierten Schwingungsentkopplungen für
Heizkreis und Wärmequelle wird vermieden, dass Kör-
perschall und Schwingungen auf die Festverrohrung
und somit auf das Gebäude übertragen werden.
