10. Die Frontabdeckung aus Edelstahl wieder aufsetzen und mit den
Edelstahlschrauben befestigen, die Sie in Schritt 4 oben entfernt haben.

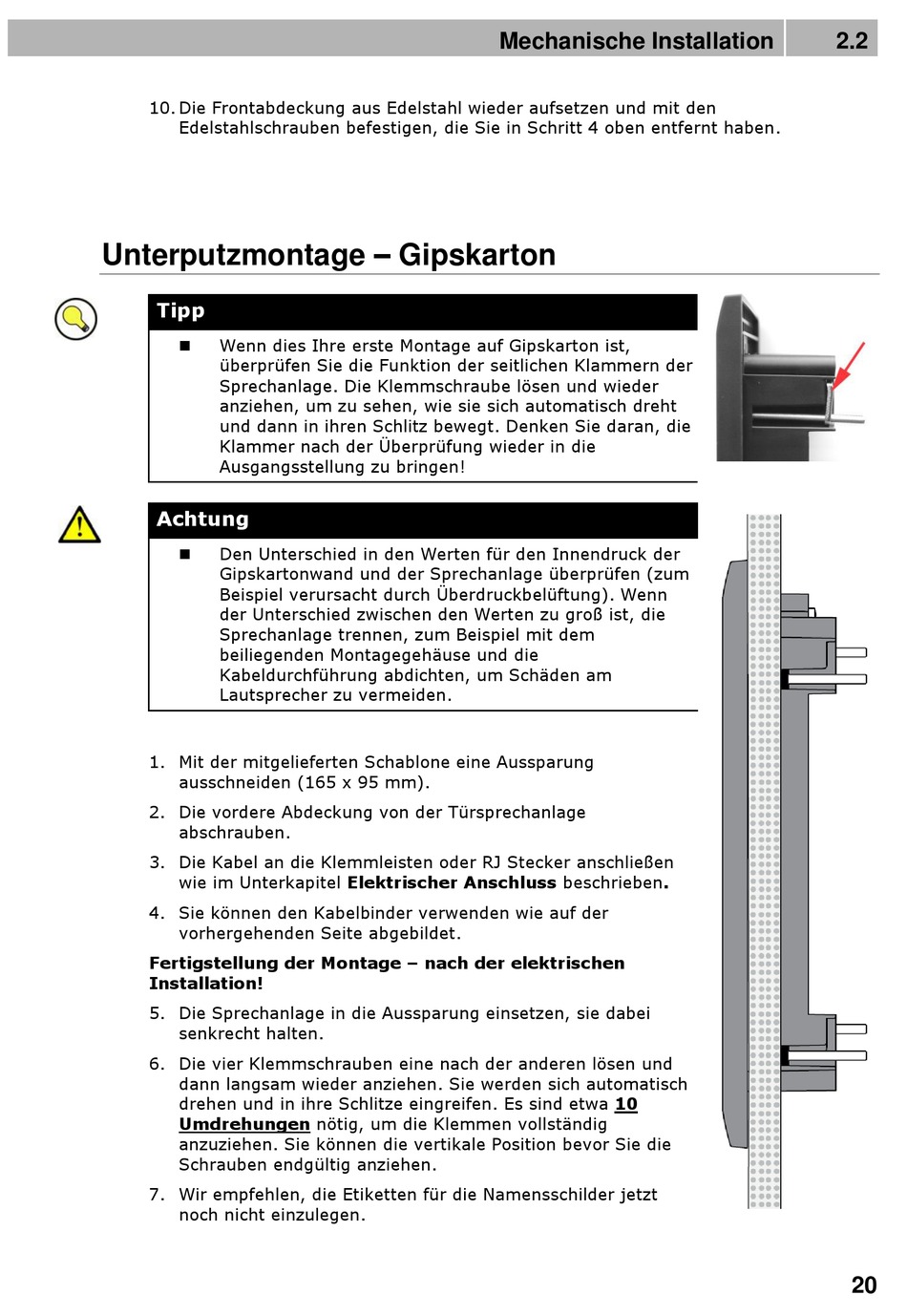

Unterputzmontage – Gipskarton
Tipp
Wenn dies Ihre erste Montage auf Gipskarton ist,
überprüfen Sie die Funktion der seitlichen Klammern der
Sprechanlage. Die Klemmschraube lösen und wieder
anziehen, um zu sehen, wie sie sich automatisch dreht
und dann in ihren Schlitz bewegt. Denken Sie daran, die
Klammer nach der Überprüfung wieder in die
Ausgangsstellung zu bringen!
Achtung
Den Unterschied in den Werten für den Innendruck der
Gipskartonwand und der Sprechanlage überprüfen (zum
Beispiel verursacht durch Überdruckbelüftung). Wenn
der Unterschied zwischen den Werten zu groß ist, die
Sprechanlage trennen, zum Beispiel mit dem
beiliegenden Montagegehäuse und die
Kabeldurchführung abdichten, um Schäden am
Lautsprecher zu vermeiden.
1. Mit der mitgelieferten Schablone eine Aussparung
ausschneiden (165 x 95 mm).
2. Die vordere Abdeckung von der Türsprechanlage
abschrauben.
3. Die Kabel an die Klemmleisten oder RJ Stecker anschließen
wie im Unterkapitel Elektrischer Anschluss beschrieben.
4. Sie können den Kabelbinder verwenden wie auf der
vorhergehenden Seite abgebildet.
Fertigstellung der Montage – nach der elektrischen
Installation!
5. Die Sprechanlage in die Aussparung einsetzen, sie dabei
senkrecht halten.
6. Die vier Klemmschrauben eine nach der anderen lösen und
dann langsam wieder anziehen. Sie werden sich automatisch
drehen und in ihre Schlitze eingreifen. Es sind etwa 10
Umdrehungen nötig, um die Klemmen vollständig
anzuziehen. Sie können die vertikale Position bevor Sie die
Schrauben endgültig anziehen.
7. Wir empfehlen, die Etiketten für die Namensschilder jetzt
noch nicht einzulegen.
Mechanische Installation
2.2
20
