D) Testen Van Kabeltrommels, Meervoudige Verdelers En Verlengkabels - VOLTCRAFT GT-6000 Bedienungsanleitung

• Druk op de knop (2) om de meetwaarde een positieve beoordeling te geven. Naast het R
haaksymbool weergegeven. Het testproces wordt voortgezet.
• Druk op de knop (3) om de meetwaarde een negatieve beoordeling te geven. Naast het R
X-symbool weergegeven. Ter bevestiging dat de meting is gestopt, verschijnt "FAIL" op het display.
• Na de R -test wordt de isolatieweerstand automatisch gemeten.
PE
• Afhankelijk van of de waarde hoger of lager is dan de grenswaarde, wordt naast het R
bool of een X-symbool weergegeven.
• Na het doorstaan van de R
(N) op kabelonderbrekingen en kortsluitingen gecontroleerd.
• Een geslaagde test op kabelonderbrekingen en kortsluitingen wordt door een
haaksymbool naast het kabelpictogram en het woord "Good" weergegeven.
• Het "PASS"-symbool bevestigt de succesvolle test van de gehele testprocedure.
• Als de test op kabelbreuk en kortsluiting mislukt, wordt in plaats van het symbool
"Good" een van de volgende symbolen weergegeven:
• Symbool "OPEn": Bevestigt een kabelbreuk van de buitengeleider (L) of de nulleider (N)
• Symbool "SHOr": Bevestigt een kortsluiting tussen de buitengeleider (L) en de nulleider (N).

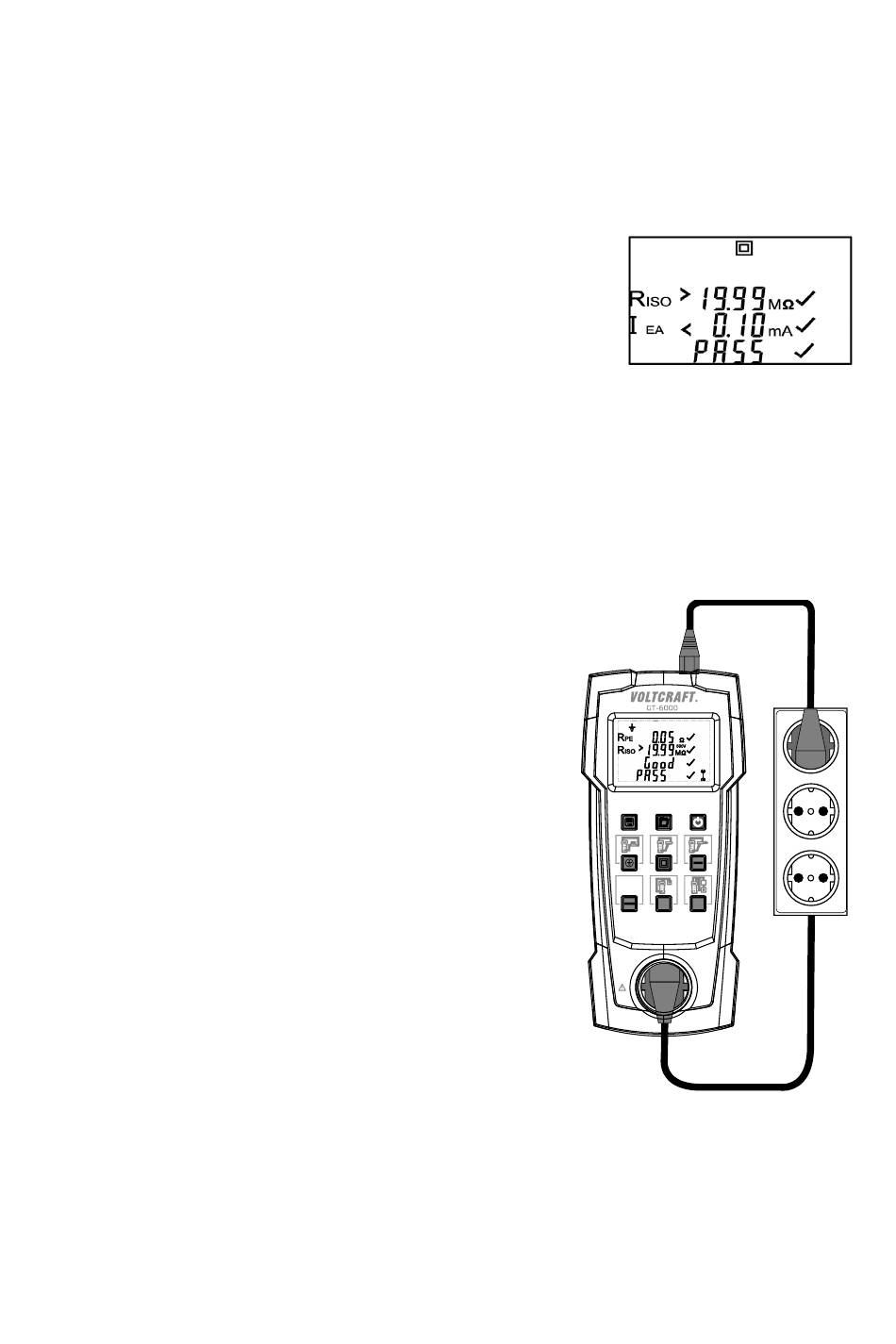

d) Testen van kabeltrommels, meervoudige verdelers en verlengkabels

• Verwijder indien nodig de netaansluitkabel uit de netaansluiting (11) op
de GT-6000.
• Sluit de meegeleverde IEC-Euronorm-netkabel via de Euronorm-aanslui-
ting (10) aan op de GT-6000.
• Verbind de te testen kabel met de testbus (1) op de GT-6000 en met de
geaarde stekker van de IEC-Euronorm-netkabel.
• Druk op de knop (2) om de automatische testprocedure voor veiligheids-
klasse 1 te starten.
• De verdere testprocedure komt overeen met de in punt 9 c) beschreven
testprocedure.
Opmerking voor het testen van driefasige kabels:
• Verwijder indien nodig de netaansluitkabel uit de netaansluiting (11) op
de GT-6000.
• De driefasige kabel moet met behulp van de optionele passieve meet-
adapter op de testbus (1) op de GT-6000 worden aangesloten.
• Steek de 4mm-veiligheidsstekker van de testkabel met krokodillenklem
in de 4mm-veiligheidsbus (9) en maak een verbinding met de aardleiding
van de CEE-koppeling van de te testen kabel.
• Druk op de knop (2) om de automatische testprocedure voor het meten
van R , R en I
PE ISO EA
-test worden de buitengeleider (L) en de nulleider
ISO
te starten.
-symbool wordt een
PE
-symbool wordt een
PE
-symbool een haaksym-
ISO
I
PE
I
B
250 V 3
RCD
Phase
500 V
125
