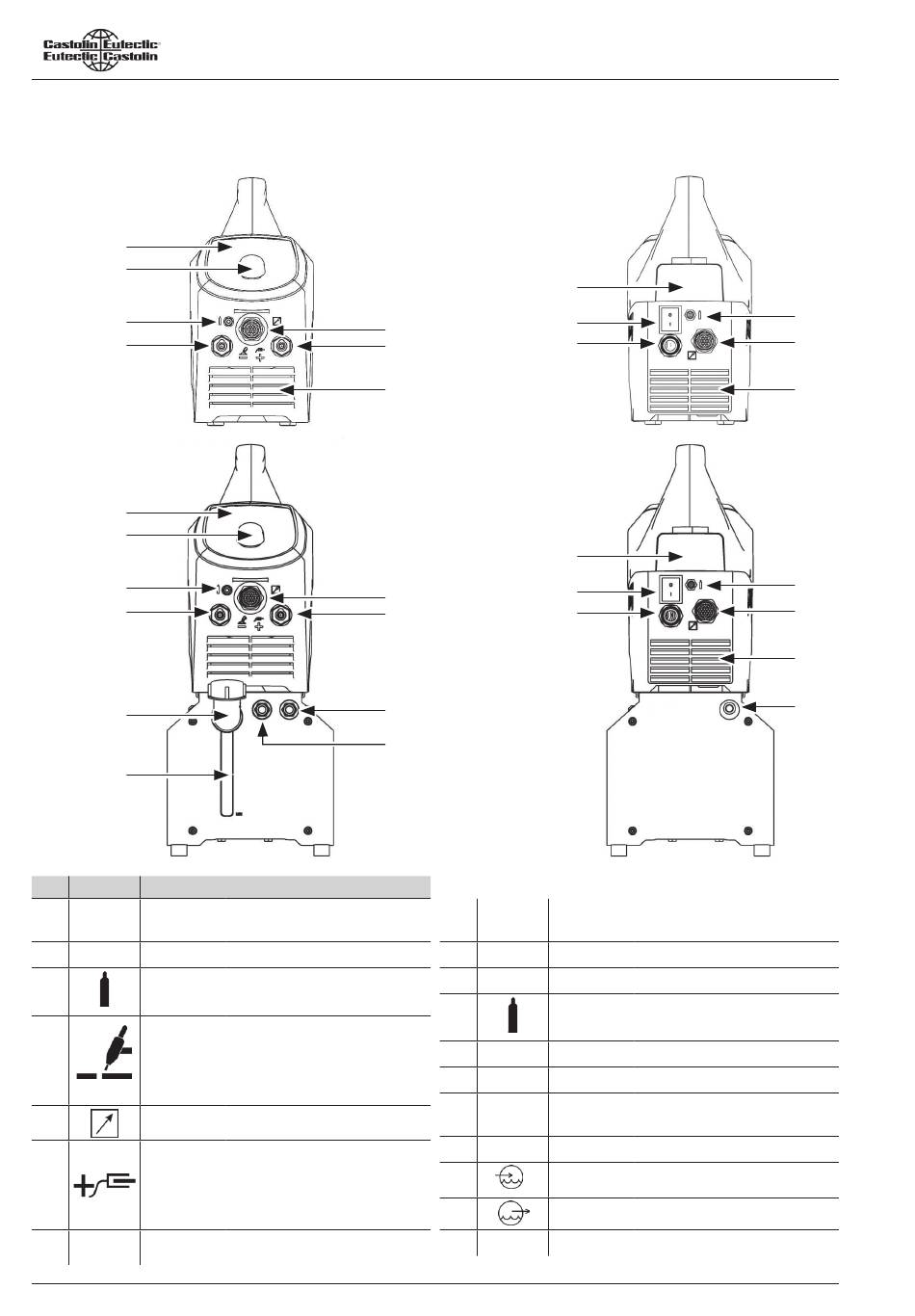

Anlagenbeschreibung
1
2
3
4
1
2
3
4
14
15
Nr. Symbol Funktion / Beschreibung
1
Bedienfeld – Siehe „Beschreibung
der Bedienungselemente"
2
Bedienfeld Drück und Drehknopf
3
Schutzgas Anschluss -
WIG-Schweißbrenner
4
Strombuchse „Minus"
WIG:
Elektrode:
5
Brenner- / Fernbedienbuchse
6
Strombuchse „Plus"
WIG:
Elektrode:
7
Kühlluft Einlass
4
ohne Wasserkühlung
Vorderansicht
5
6
7
mit optionalem Wasserkühlgerät
Vorderansicht
5
6
16
17
WIG-Schweißbrenner
Werkstück bzw.
Elektrodenhalter
WIG-Schweißbrenner
Werkstück bzw.
Elektrodenhalter
CastoTIG
Rückansicht
8
9
10
CastoTIG
Rückansicht
8
9
10
8
Schublade – Ablage für Elektroden,
Gasdüsen, usw.
9
Hauptschalter – Ein / Aus
10
Netzkabel
11
Schutzgas Anschluss Zuführung –
Schutzgas Flasche
12
Wasserkühlgeräteanschluss – Optional
13
Kühlluft Auslass
14
Kühlmittel Einlass zur Kühlmittel
Befüllung
15
Sichtfenster Kühlmittel Stand
16
Anschluss Kühlmittel Rücklauf (Rot)
17
Anschluss Kühlmittel Vorlauf (Blau)
18
Sicherung Wasserkühlgerät
11
12
13
11
12
13
18
