5.7
Elektrische Installation
5.7.1
Einleitung
Um die benötigten elektrischen Anschlüsse einfach und übersicht-
lich ausführen zu können, wird ein Anschlusskasten mitgeliefert .
Ventile,
Bedienungspult
Anschlusskasten miteinander verbunden .
Auf der Printplatte im Anschlusskasten befindet sich auch die
Sicherung (Maximal 4 A !) .
5.7.2
Installation Anschlusskasten
Den Anschlusskasten in der Nähe des Ventilblocks montieren .
Der Anschlusskasten eignet sich lediglich für 24 Volt Bordspannung .
Bei einem 12 Volt-Bordnetz muss ein Umformer von 12 auf 24 Volt
eingebaut werden . Vgl . die Skizze in Kapitel 15 .
Bevor die Kabel angeschlossen werden, die 24 Volt
Bordspannung ausschalten!
•
Alles so anschließen, wie im elektrischen Schema angegeben,
siehe Kapitel 15 .
•
Für die zu verwendenden Kabel den Schaltplan zu Rate ziehen .
Falsche Anschlüsse können ernsthafte Schäden an der
Steuerung verursachen!
Im Betriebszustand geben die Leuchtdioden auf der Printplatte
an, welche Spulen aktiviert sind . Das kann bei der Inbetriebnahme
hilfreich sein .

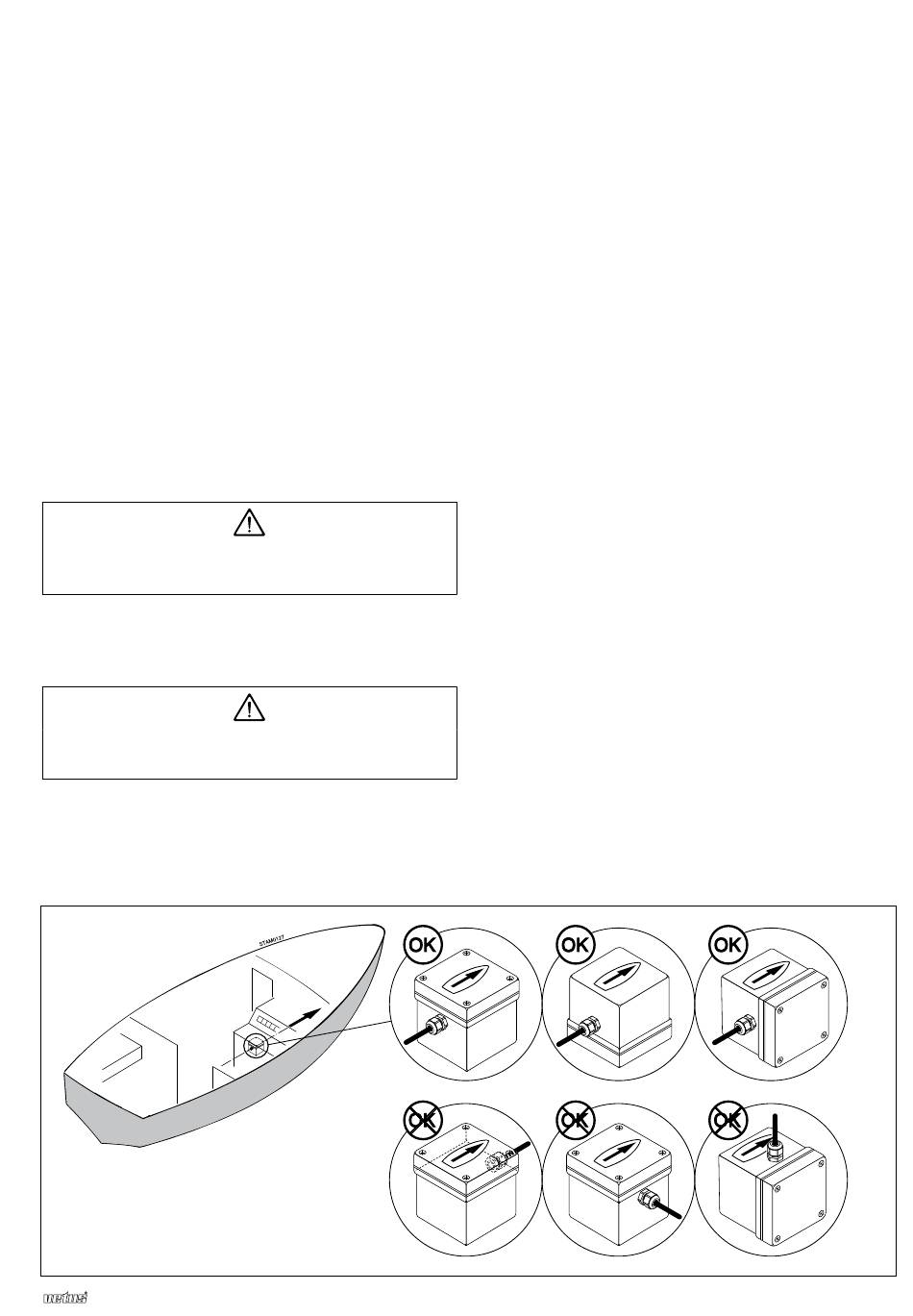

Einbau Schlingersensor
Schlingerdämpfsystem
und
Netzspannung
werden
5.7.3
Installation Schlingersensor
Den Schlingersensor so montieren, dass die Kabelrolle zur
Rückseite des Schiffes zeigt!
Der Schlingersensor kann um die Schiffsachse gedreht werden .
Bei falscher Platzierung des Schlingersensors kann das
Schlingerdämpfsystem nicht richtig funktionieren!
im
Den Schlingersensor beispielsweise unter dem Instrumentenbrett
montieren .
Den Schlingersensor nie an einer Stelle montieren, wo bei normaler
Fahrt starke Schiffsvibrationen (z .B . Motorvibrationen) auftreten .
•
Den Deckel abnehmen und den Schlingersensor mit 2 Schrauben
auf einer ebenen Fläche montieren .
Kürzen oder verlängern Sie niemals die vormontierten Kabel;
dies kann die ordnungsgemäße Funktion des Schlingersensors
beeinträchtigen .
•
Alles so anschließen, wie im elektrischen Schema angegeben,
siehe Kapitel 15 .
13
120403.05
