Installatiehandleiding
Hydraulische stuurcilinder
voor buitenboordmotoren
Installation manual
Hydraulic steering cylinder
for outboard engines
Installationshandbuch
Hydraulischen Lenkzylinder
für Außenbordmotoren

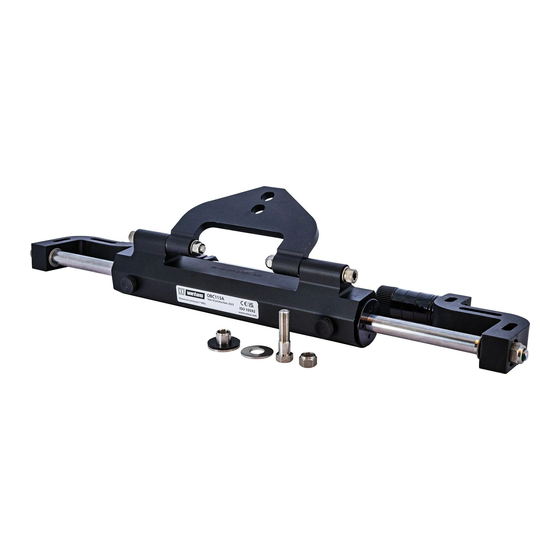

Hydraulic steering cylinder for outboard engines
OBC115A - OBC175A - OBC250A
Installation manual
Copyright © 2021 Vetus b.v. Schiedam Holland
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
Manuel d' installation
Cylindre de direction hydraulique
pour moteur hors-bord
Manual de instalación
Cilindro de dirección hidráulica
para motor fuera de borda
Manuale d'installazione
Cilindro di timoneria idraulica
per motore fuoribordo
3
7
11
15
19
23
020129.11
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Vetus OBC115A
Inhaltszusammenfassung für Vetus OBC115A
- Seite 1 Installationshandbuch Manuale d'installazione Hydraulischen Lenkzylinder Cilindro di timoneria idraulica für Außenbordmotoren per motore fuoribordo Installation manual Hydraulic steering cylinder for outboard engines OBC115A - OBC175A - OBC250A Copyright © 2021 Vetus b.v. Schiedam Holland 020129.11...
-
