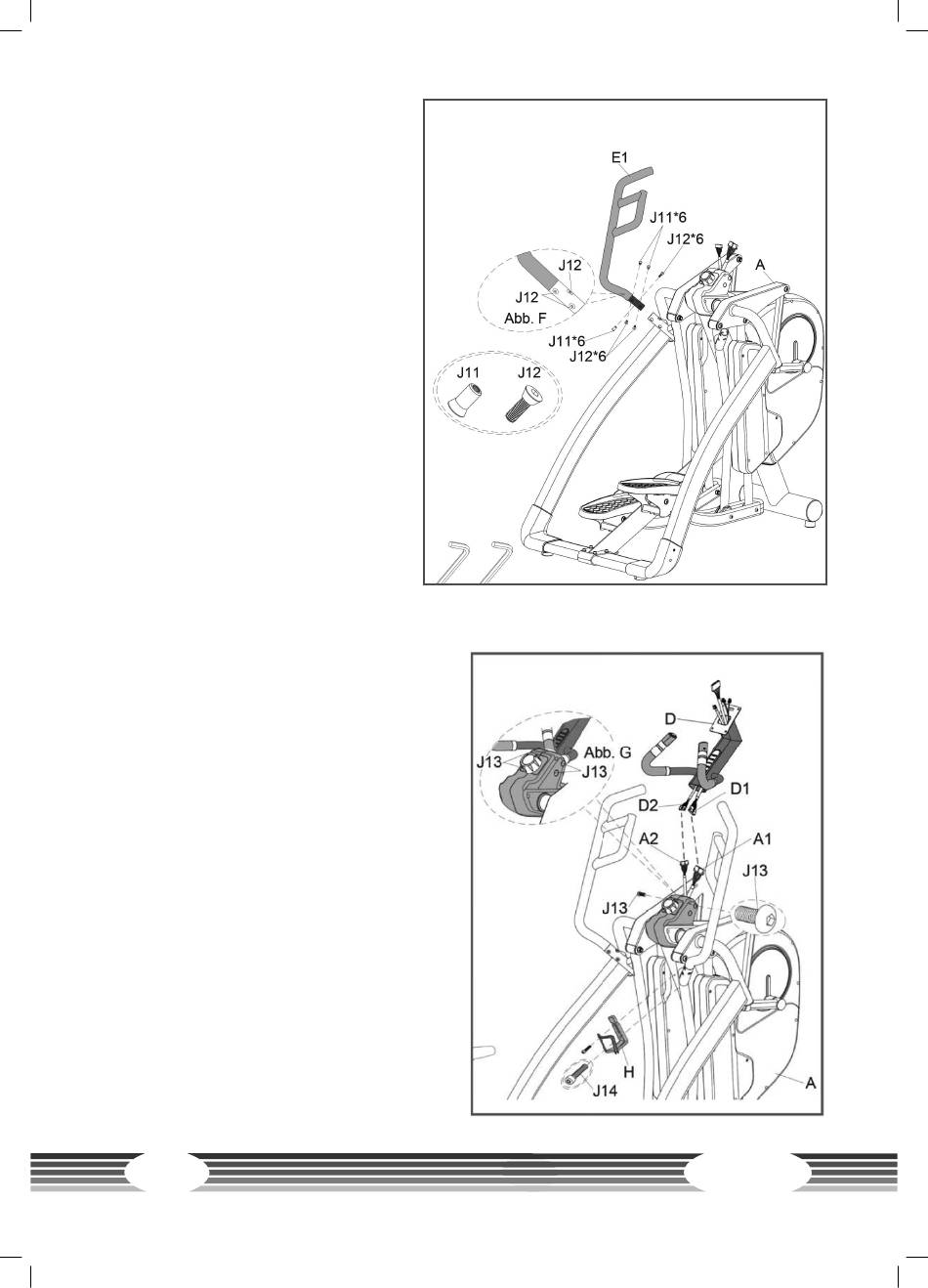

Schritt 7: Montage der Handgriffe
1. Lösen Sie die sechs vormontierten
Schrauben (J12 und J11) vom linken
Handgriff (E1).
2. Verbinden Sie den linken Handgriff
(E1) mit dem Hauptrahmen (A),
indem Sie alle Schrauben (J12 und
J11) mit zwei 6mm Inbusschlüsseln
fest ziehen; Siehe Abb. F.
3. Wiederholen Sie den Vorgang für den
rechten Handgriff (E2).
Schritt 8: Montage des Konsolenmastes und der Flaschenhalterung
1. Verbinden Sie die Kabel (D1 und D2) aus
dem Konsolenmast (D) mit den Kabeln (A1
und A2) aus dem Hauptrahmen (A).
2. Befestigen Sie den Konsolenmast (D) am
Hauptrahmen (A) mit zwei Schrauben (J13)
und zwei vormontierten Schrauben (J13),
siehe Abb. G.
3. Befestigen Sie die Flaschenhalterung (H)
am Hauptrahmen (A) mit zwei Schrauben
(J14).
