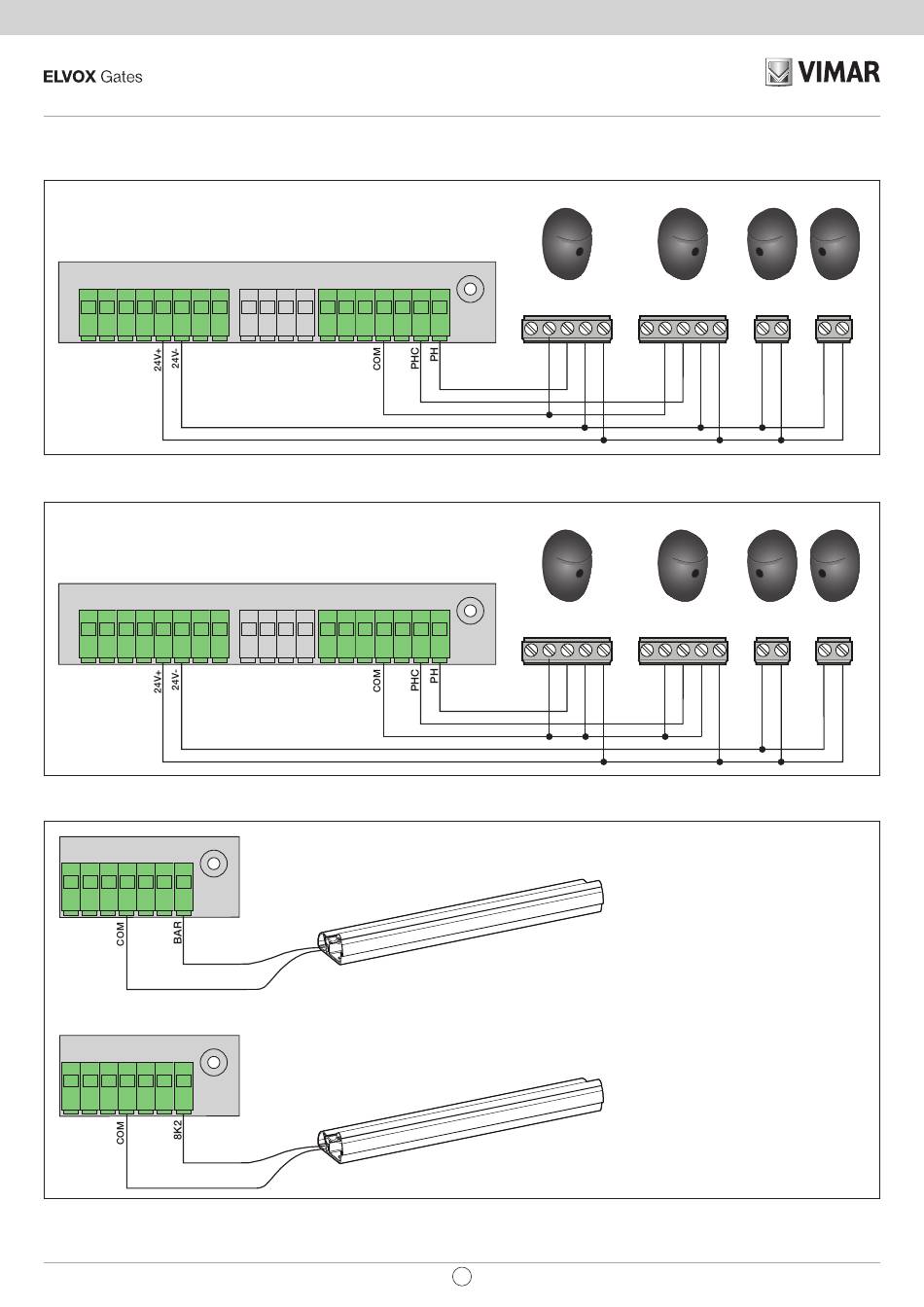

4.2 - Lichtschranke und Lichtschranke beim Schließen
Ruhekontakt (bei nicht aktivierten Lichtschranken müssen die LEDs 62 und 63 aufleuchten),wenn nicht verwendet, eine Steckbrücke zwischen COM und
62, COM und 63 einsetzen, hierbei die Polung für die Versorgung der Lichtschranken beachten:
P06 = 1
P08 = OFF
12 19 18 14 1 0 10 11
4.3 - Lichtschranke und Lichtschranke beim Schließen mit aktivem Fototest
P06 = 1
P08 = 3
12 19 18 14 1 0 10 11
4.4 - Kontaktleiste ON
1 2 3 4 5 6 7
99 51 52 99 61 62 63
DIP1
99 51 52 99 61 62 63
99 51 52 99 61 62 63
99 51 52 99 61 62 63
+E -E 41 45 99 51 52 99 61 62
+E -E 41 45 99 51 52 99 61 62
