Beschreibung Der Klemmblöcke - Vimar SW24.D Betriebsanleitung

SW24.D

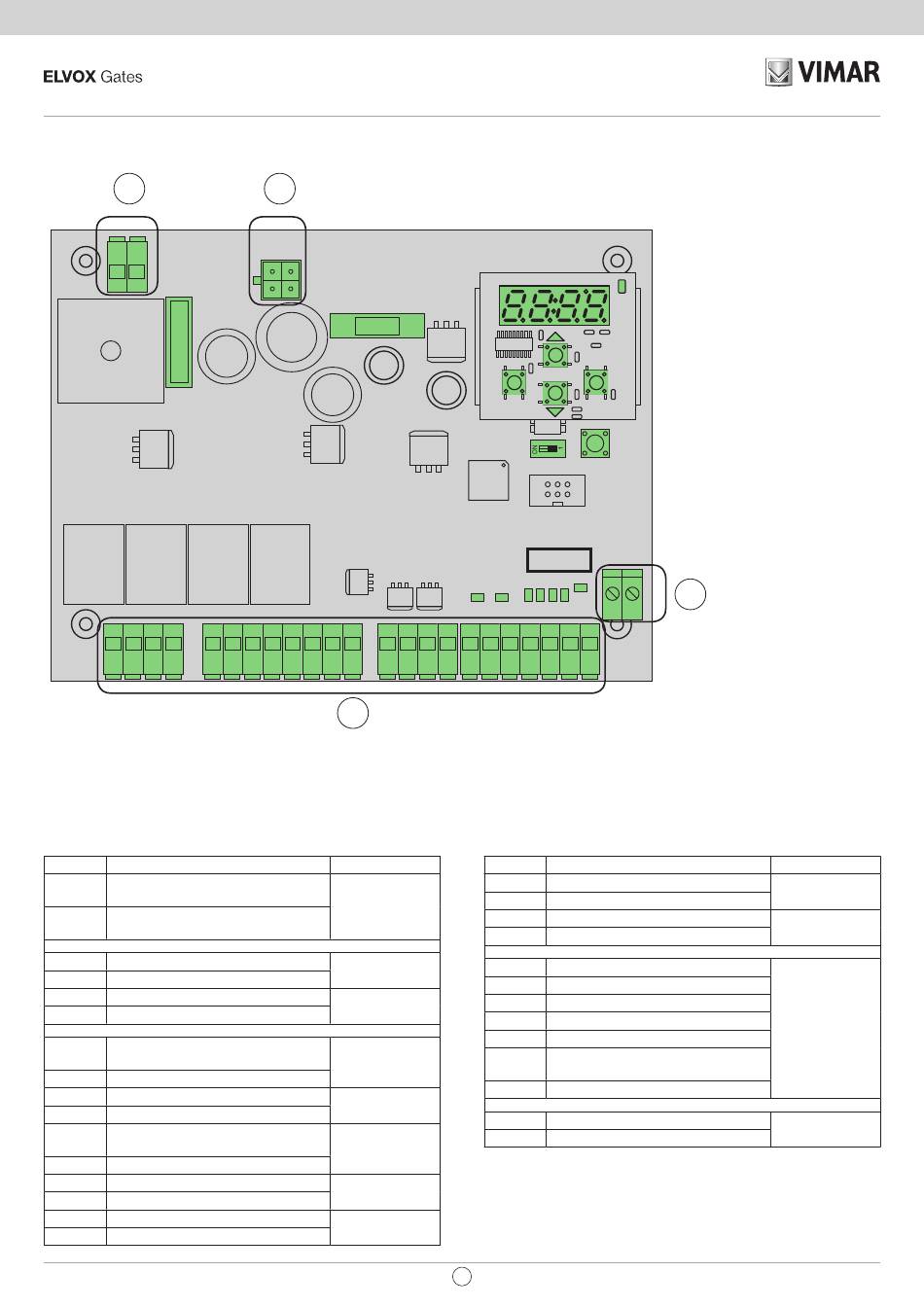

3 - Beschreibung der Klemmblöcke
A
SEC
T2 T1
F1 (ATO)
15 A
21 22 25 26 12 19
Klemme Beschreibung
Anschluss Sekundärwicklung
T1
Transformator
Anschluss Sekundärwicklung
T2
Transformator
21
Öffnung Motor 1
22 Schließen Motor 1
25 Öffnung Motor 2
26
Schließen Motor 2
Minusleiter Funk-Hilfsausgang/
12
Zufahrtsbeleuchtung
1 Plusleiter Zubehör
19 Ausgang für Elektroschloss
18 Ausgang für Elektroschloss
Minusleiter Ausgang für Anzeigelampe
14
Tor offen
1 Plusleiter Zubehör
1 Plusleiter Zubehör
0
Minusleiter Zubehör
10 Minusleiter Blinkleuchte
11 Plusleiter Blinkleuchte
2
B
BAT
F2 (5X20)
F3.15 A
18 14 1 0 10 11 +E -E 41 45
C
Nenndaten
24 Vac
24 VDC 80 W
24 VDC 80 W
24 Vdc 120 mA
12 Vac 15 VA
24 Vdc 120 mA
24 Vdc 500 mA
24 Vdc 15 W max.
PROGRAM. MENU'
DL1
ESC OK
U2
DIP2
51
CN8
U1
SW24.D
_
63
41 45 51 52 61 62 ANT
99 51 52 99 61 62 63
Klemme Beschreibung
+E
Plusleiter Encoderversorgung
-E Minusleiter Encoderversorgung
41 Encodersignal Motor 1
45
Encodersignal Motor 2
99
Bezugspotenzial Eingänge
51 Schrittmotor (Schließer)
52 Fußgängeröffnung (Schließer)
99
Bezugspotenzial Eingänge
61 Halt (Öffner)
Lichtschranken beim Schließen (Öff-
62
ner)
63 Lichtschranken (Öffner)
- Antennenerdung
ANT Antennensignal
DE
D
Nenndaten
12 Vdc
