LINEA EIKON ARKÉ
30478.x 20538 19538
Sonda di temperatura per controllo della temperatura ambiente (riscaldamento e condi-
zionamento), gestione impianti a 2 e 4 tubi, comando fan-coil a 3 velocità e proporzionale,
dispositivo di controllo della temperatura di classe I (contributo 1%) in modalità ON/OFF,
di classe IV (contributo 2%) in modalità PID, 1 ingresso per sensore NTC di temperatura
filare o da incasso, per domotica By-me, interfacciabile con attuatore con uscite analogi-
che proporzionali 01466.1 per realizzare un termostato d'ambiente modulante di classe V
(contributo 3%).
Il dispositivo si integra con il sistema domotico By-me Plus per la gestione della termoregola-
zione in impianti a 2 o 4 tubi (riscaldamento/condizionamento) e zona neutra (solo in impianti a
4 tubi), con funzione "boost" per attivare una seconda sorgente che consente di accelerare il
raggiungimento del comfort termico desiderato.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V.
• Assorbimento tipico: 5 mA.
• Morsetti: 2 bus TP, 2 sensore temperatura esterna.
• Temperatura di funzionamento: 0°C - +40°C.
• Differenziale termico: regolabile tra 0.1°C e 1°C; la regolazione viene effettuata dalla centrale.
• Precisione misura temperatura:
- sensore integrato: range di misura da 0 a 40°, ±0.5 °C tra 15 °C e 30 °C, ±0.8 °C agli
estremi;
- sensore esterno ausiliare: come sensore integrato. Oltre alla temperatura di funzionamento del
dispositivo l'errore del sensore esterno ausiliario aumenta fino ad un max di 2.5°C @ 80°C.
• Lunghezza massima del cavo di collegamento del sensore esterno: 60 m.
Utilizzare un cavo twistato con sezione minima di 0.5 mm
• Classificazione ErP (Reg. UE 811/2013):
- ON/OFF: classe I, contributo 1%;
- PID: classe IV, contributo 2%;
- con attuatore con uscite analogiche proporzionali 01466.1: classe V, contributo 3%.
COLLEGAMENTI.
Si vedano gli schemi illustrati nella relativa sezione.
FUNZIONAMENTO.
• Gestione impianti a 2 e 4 tubi.
• Riscaldamento, condizionamento, zona neutra (solo con 4 tubi).
• Pilotaggio tramite apposito attuatore By-me di valvole caldo/freddo di tipo On/Off con
attuatore 01851.2 e di tipo proporzionale (0-10 V, 4-20 mA) con attuatore 01466.1.
• Gestione fancoil (3 velocità/proporzionali, valvole on/off).
• Algoritmo di regolazione ON/OFF o PID selezionabile:
- l'algoritmo ON/OFF è il controllo nel quale, al superamento della temperatura impostata
aumentata di un valore di soglia (viceversa per il condizionamento), il riscaldamento viene
spento per poi riaccendersi quando la temperatura ambiente scende al di sotto della tempe-
ratura impostata;
- il PID è un algoritmo evoluto in grado di mantenere più stabile la temperatura dell'ambiente e
agisce accendendo e spegnendo opportunamente l'impianto in modo da risultare come un
graduale aumento o calo della potenza termica (o refrigerante) dell'impianto stesso; ideale
negli impianti a pavimento, l'algoritmo necessita di essere opportunamente calibrato in base
al tipo di ambiente e di impianto.
• Funzione boost: comando di un attuatore ausiliario per velocizzare il riscaldamento o il
condizionamento dell'ambiente.
• Ingresso per sensore esterno (art. 14432, 19432, 20432, 02965.1), le funzioni del sensore
esterno sono:
- Sostituzione del sensore interno.
- Media con quello interno.
- Limitazione temperatura massetto.
- Sola visualizzazione da touch screen o web server.
• Funzione di gestione finestra aperta con gestione del ritardo in accensione e spegnimento.
• Dispositivo gestibile da remoto.
• Dispositivo interfacciabile in modo nativo con sistemi di terze parti (sistemi KNX).
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, SI VEDA IL MANUALE
ISTRUZIONI DEL SISTEMA By-me Plus.
La sonda di temperatura deve essere configurata all'interno di un'applicazione contenente
anche l'attuatore dedicato al controllo del clima (elettrovalvole, pompe di circolazione, bruciatori,
valvole proporzionali).
• Durante la creazione delle applicazioni, quando viene richiesto di premere il pulsante del dispo-
sitivo:
- premere il pulsante di configurazione e il led si accende;
- a led acceso, l'app View Pro configura il blocco funzionale e al termine dell'operazione il led si
spegne.
REGOLE DI INSTALLAZIONE.
• L'apparecchio deve essere installato in scatole da incasso o da parete con i relativi supporti
e placche, a un'altezza di 1,5 m dal piano di calpestio, in una posizione idonea alla corretta
rilevazione della temperatura ambiente, evitando l'installazione in nicchie, dietro porte e
tende o zone influenzate da fonti di calore o fattori atmosferici; in particolare si deve evitare
l'installazione su pareti perimetrali o in associazione ad apparecchi che generano calore (es.
regolatori o lampade).
30478.x-xx538 01 2201
PLANA
14538
2 (art. 01840).
• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
CONFORMITA' NORMATIVA.
Direttiva EMC. Norme EN 50428, EN 50491.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il pro-
dotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà,
pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata
dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratui-
tamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova
apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di
almeno 400 m è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettro-
2
nici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo
dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo
dei materiali di cui è composta l'apparecchiatura.

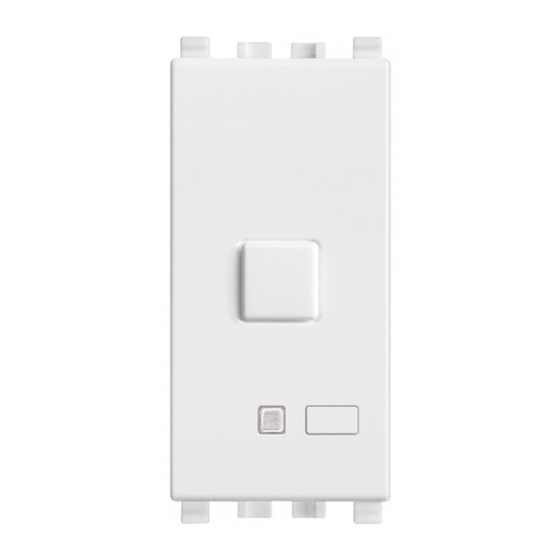

Temperature probe for ambient temperature control (heating and air-conditioning), 2 and
4 pipe system management, 3-speed and proportional fan-coil control, class I tempera-
ture control device (contribution 1%) in ON/OFF mode, class IV (contribution 2%) in PID
mode, 1 input for flush-mounting or wired NTC temperature sensor, for By-me home
automation system, can be interfaced with actuator with proportional analogue outputs
01466.1 to make a class V modulating room thermostat (contribution 3%).
The device integrates with the By-me Plus home automation system for temperature control in
2 or 4 pipe systems (heating/cooling) and neutral zone (only in 4-pipe systems), with "boost"
function to activate a second source which enables reaching the desired level of thermal comfort
faster.
CHARACTERISTICS.
• Rated supply voltage: BUS 29 V.
• Typical current draw: 5 mA.
• Terminals: 2 TP bus, 2 external temperature sensor.
• Operating temperature: 0°C - +40°C.
• Hysteresis: adjustable between 0.1°C and 1°C; the adjustment is made by the control unit.
• Temperature measurement accuracy:
- integrated sensor: ±0.5°C between 15°C and 30°C, ±0.8°C at the ends;
- auxiliary external sensor: as integrated sensor. Over the device's operating temperature the
error of the auxiliary external sensor increases (max 2.5°C @ 80°C).
• Maximum length of cable connecting the external sensor: 60 m
Use a twisted cable with a minimum cross-section of 0.5 mm
• ErP classification (Reg. EU 811/2013):
- ON/OFF: class I, contribution 1%;
- PID: class IV, contribution 2%;
- with actuator with proportional analogue outputs 01466.1: class V, contribution 3%.
CONNECTIONS.
See the diagrams illustrated in the relevant section.
OPERATION.
• 2 and 4 pipe system management
• Heating, cooling, neutral zone (only with 4 pipes)
• Control via specific On/Off hot/cold valve By-me actuator with actuator 01851.2 and pro-
portional type (0-10 V, 4-20 mA) with actuator 01466.1
• Fan coil management (3 speed/proportional, on/off valves)
• Selectable PID or ON/OFF adjustment algorithm:
- the ON/OFF algorithm is the control in which, on exceeding the set temperature increased by
a threshold value (vice versa for air-conditioning), the heating is turned off and then back on
again when the room temperature falls below the set temperature;
- the PID is an advanced algorithm capable of keeping the room temperature more stable. It
acts by turning the system on and off appropriately so as to be like a gradual increase or
decrease in the heating (or cooling) power of the system. Ideal for use in floor heating systems,
the algorithm needs to be properly calibrated according to the type of room and system.
• Boost function: control of an auxiliary actuator to speed up the heating or air-conditioning
of the room.
• Input for external sensor (code 14432, 19432, 20432, 02965.1), the functions of the exter-
nal sensor are:
- Substitution of the internal sensor
- Average with the internal one
- Screed temperature limitation
- Viewing only via touchscreen or web server
• Open window management function
• Device can be managed remotely (touchscreen, web server)
• Device can be interfaced with third-party systems
CONFIGURATION.
FOR THE OPERATIONS OF INSTALLATION AND CONFIGURATION, SEE THE
INSTRUCTIONS MANUAL FOR THE By-me Plus SYSTEM.
The device must be configured in one application containing the actuator dedicated to HVAC
control (solenoid valves, circulation pumps, burners, proportional valves).
(art. 01840).
2
