Inhaltszusammenfassung für Vimar SW24.D

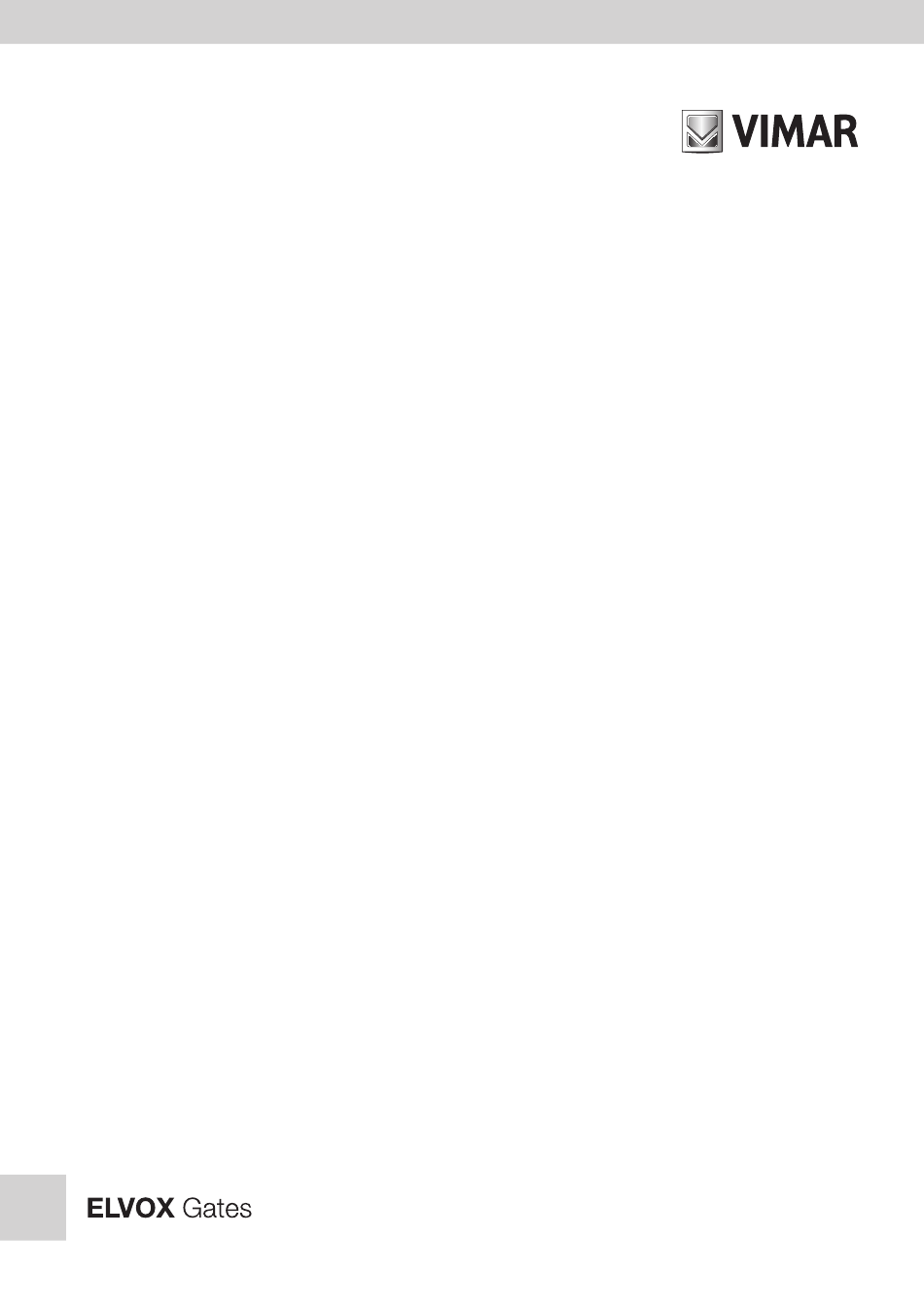

- Seite 1 Installationsanleitung SW24.D Steuergerät 24 Vdc für Drehtorantriebe...
-
Seite 2: Inhaltsverzeichnis
SW24.D Inhaltsverzeichnis: Seite 1 - Produktmerkmale ........................................1 2 - Typische Anlagenauslegung ....................................... 1 3 - Beschreibung der Klemmblöcke ....................................2 4 - Anschluss des Zubehörs ......................................4 5 - Programmierung des Steuegeräts ....................................6 6 - Funktionen der DIP-Schalter ....................................10 7 - LED-Funktionen ........................................ -
Seite 3: Produktmerkmale
SW24.D 1 - Produktmerkmale Steuergerät für 24 Vdc Flügeltorantriebe, Höchstleistung 80 + 80 W, mit Encoder-Schnittstelle zur Erfassung von Hindernissen und Geschwindigkeitsregelung, und mit integriertem Empfänger 433 MHz. Das Steuergerät: - dient zur individuellen Einstellung von Bremsweg und -geschwindigkeit beim Öffnen und Schließen - ist mit einem System zur Hinderniserkennung ausgestattet - ist mit LEDs für die Diagnose der Eingänge und für die Programmierung ausgestattet... -
Seite 4: Beschreibung Der Klemmblöcke
SW24.D 3 - Beschreibung der Klemmblöcke PROGRAM. MENU' F2 (5X20) F3.15 A F1 (ATO) 15 A DIP2 SW24.D 51 52 61 62 21 22 25 26 12 19 14 1 0 10 11 +E -E 41 45 99 61 62... -
Seite 5: Funktionsbeschreibung Der Ausgänge
SW24.D - 230 Vac - 120 Vac PROGRAM. MENU' F2 (5X20) F3.15 A F1 (ATO) ZBA6 SW24.D 21 22 25 26 12 19 14 1 0 10 11 +E -E 41 45 99 61 62 3.1 - Funktionsbeschreibung der Ausgänge Zubehörversorgung:... -
Seite 6: Funktionsbeschreibung Der Eingänge
SW24.D 3.2 - Funktionsbeschreibung der Eingänge: Schrittmotor (Schließer): Sequenzieller Steuereingang für die vollständige Bewegung des Tors. Betrieb entsprechend der Einstellung von Parametern P39 und P03: P39 = 0, P39 = 1 Eingang 51 mit Betrieb lt. Parameter P03. P39 = 2 Eingang 51 steuert nur die Öffnung. -
Seite 7: Lichtschranke Und Lichtschranke Beim Schließen
SW24.D 4.2 - Lichtschranke und Lichtschranke beim Schließen Ruhekontakt (bei nicht aktivierten Lichtschranken müssen die LEDs 62 und 63 aufleuchten),wenn nicht verwendet, eine Steckbrücke zwischen COM und 62, COM und 63 einsetzen, hierbei die Polung für die Versorgung der Lichtschranken beachten:... -
Seite 8: Programmierung Des Steuegeräts
SW24.D 4.5 - Stopptaste 99 61 62 5 - Programmierung des Steuergeräts 5.1 - Einleitende Informationen Untermenü Nach Einschalten der Steuergeräteversorgung erscheinen am Display Sämtliche Untermenüs sind in folgender Tabelle beschrieben. der Name des Steuergeräts als SW2.D, die Firmware-Version FX.XX Schnelle Laufeinstellung. - Seite 9 SW24.D Schließen des Flügels 1 und Suche des Schließ- Steuergeräteparameter CLS1 anschlags von Flügel 1 Unter- Werte Beschreibung Elektroschloss-Betätigung zum Entriegeln von Menü (Standard) Flügel 1 Automatisches Schließen (ON) Einsetzende Öffnung des Flügels 1. Automatisches Schließen nicht aktiviert Beim Drücken der Taste: Einstellung der Start- Automatisches Schließen aktiviert...
- Seite 10 SW24.D Ausgang 14 für Anzeige Tor offen (SCA) (OFF) Abbremsgeschwindigkeit beim Öffnen (50) Tor geschlossen: nicht aktiv Tor nicht geschlossen: permanent aktiv Mindest-Abbremsgeschwindigkeit 15 mit * * mit Encoder/ohne Encoder 35 ohne * Tor geschlossen: nicht aktiv Tor beim Öffnen: langsames Blinken Höchst-Abbremsgeschwindigkeit...
- Seite 11 SW24.D Anzahl Motoren Funktion Eingänge 51 und 52 und Funkbe- fehle Einflügeliges Tor 51: Schaltbefehl Schrittbetrieb oder Wohnan- Tor mit 2 Flügeln lage 52: Schaltbefehl Fußgängeröffnung Druckstoß Führt eine kurze Bewegung entgegen der 51: Schaltbefehl nur Öffnen (OFF) Laufrichtung aus, um das Entriegeln des 52: Schaltbefehl nur Schließen...
-
Seite 12: Funktionen Der Dip-Schalter
SW24.D Löschen der Funkfernsteuerungen Schutzgrad des Steuergeräts einstellen (Werkseinstellung = OFF) Mit den Tasten ▲▼ die Codenummer der zu löschenden Funkfernsteuerung auswählen Kein Schutz In Platz 3 als 1. Kanal gespeicherter Code. Schutz der Menüs PAR, DEF, LRNE und LRNA 1003 Mit OK löschen... -
Seite 13: Alarmliste
Zu hohe Stromaufnahme am Versorgungsausgang des Motors M2 Normkonformität Vimar SpA erklärt, dass das elektronische Betriebsmittel den Richtlinien 2014/53/EU, 2006/42/EG, 2014/30/EU und 2014/35/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der Internetadresse www.vimar.com zur Verfügung. - Seite 14 Viale Vicenza 14 36063 Marostica VI - Italy SW24.D Installationstechniker DE 00 1911 www.vimar.com...
