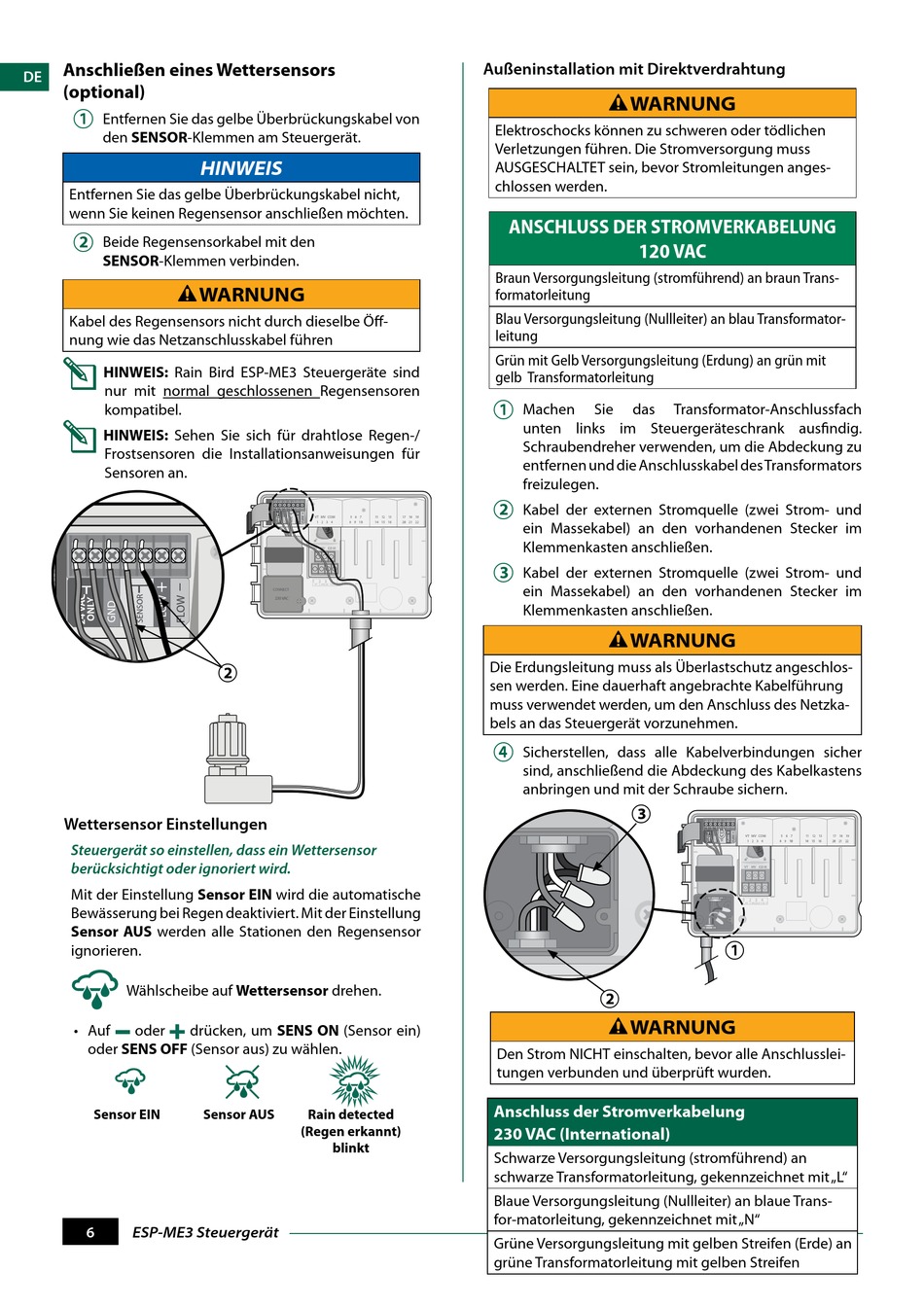

Anschließen eines Wettersensors
DE
(optional)
a
Entfernen Sie das gelbe Überbrückungskabel von
den SENSOR-Klemmen am Steuergerät.
Entfernen Sie das gelbe Überbrückungskabel nicht,
wenn Sie keinen Regensensor anschließen möchten.
b
Beide Regensensorkabel mit den
SENSOR-Klemmen verbinden.
C
Kabel des Regensensors nicht durch dieselbe Öff-
nung wie das Netzanschlusskabel führen
B
HINWEIS: Rain Bird ESP-ME3 Steuergeräte sind
nur mit normal geschlossenen Regensensoren
kompatibel.
B
HINWEIS: Sehen Sie sich für drahtlose Regen-/
Frostsensoren die Installationsanweisungen für
Sensoren an.
Wettersensor Einstellungen
Steuergerät so einstellen, dass ein Wettersensor
berücksichtigt oder ignoriert wird.
Mit der Einstellung Sensor EIN wird die automatische
Bewässerung bei Regen deaktiviert. Mit der Einstellung
Sensor AUS werden alle Stationen den Regensensor
ignorieren.
Wählscheibe auf Wettersensor drehen.
• Auf oder drücken, um SENS ON (Sensor ein)
oder SENS OFF (Sensor aus) zu wählen.
Sensor EIN
6
ESP-ME3 Steuergerät
HINWEIS
WARNUNG
230 VAC
b
Sensor AUS Rain detected
(Regen erkannt)
blinkt
Außeninstallation mit Direktverdrahtung
C WARNUNG
Elektroschocks können zu schweren oder tödlichen
Verletzungen führen. Die Stromversorgung muss
AUSGESCHALTET sein, bevor Stromleitungen anges-
chlossen werden.
ANSCHLUSS DER STROMVERKABELUNG
120 VAC
Braun Versorgungsleitung (stromführend) an braun Trans-
formatorleitung
Blau Versorgungsleitung (Nullleiter) an blau Transformator-
leitung
Grün mit Gelb Versorgungsleitung (Erdung) an grün mit
gelb Transformatorleitung
a
Machen Sie das
unten links im Steuergeräteschrank ausfindig.
Schraubendreher verwenden, um die Abdeckung zu
entfernen und die Anschlusskabel des Transformators
freizulegen.
b
Kabel der externen Stromquelle (zwei Strom- und
ein Massekabel) an den vorhandenen Stecker im
Klemmenkasten anschließen.
c
Kabel der externen Stromquelle (zwei Strom- und
ein Massekabel) an den vorhandenen Stecker im
Klemmenkasten anschließen.
C WARNUNG
Die Erdungsleitung muss als Überlastschutz angeschlos-
sen werden. Eine dauerhaft angebrachte Kabelführung
muss verwendet werden, um den Anschluss des Netzka-
bels an das Steuergerät vorzunehmen.
d
Sicherstellen, dass alle Kabelverbindungen sicher
sind, anschließend die Abdeckung des Kabelkastens
anbringen und mit der Schraube sichern.
c
b
C WARNUNG
Den Strom NICHT einschalten, bevor alle Anschlusslei-
tungen verbunden und überprüft wurden.
Anschluss der Stromverkabelung
230 VAC (International)
Schwarze Versorgungsleitung (stromführend) an
schwarze Transformatorleitung, gekennzeichnet mit „L"
Blaue Versorgungsleitung (Nullleiter) an blaue Trans-
for-matorleitung, gekennzeichnet mit „N"
Grüne Versorgungsleitung mit gelben Streifen (Erde) an
grüne Transformatorleitung mit gelben Streifen
Transformator-Anschlussfach
a
