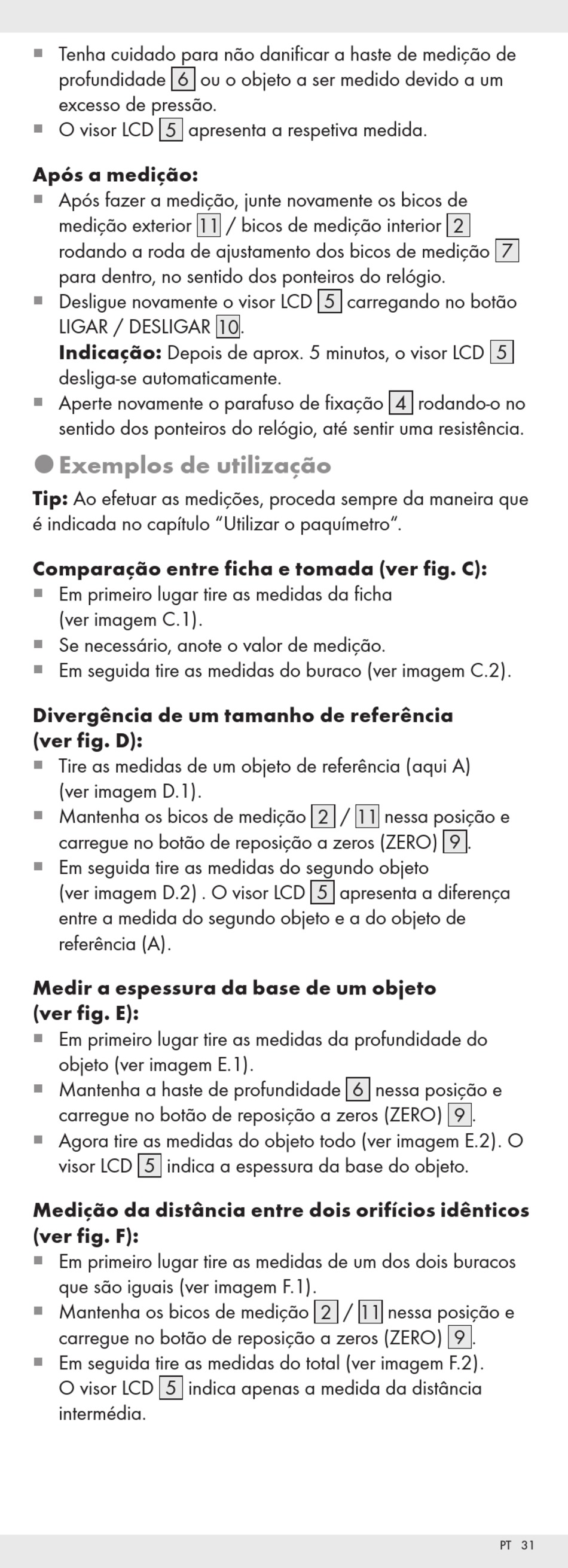

Tenha cuidado para não danificar a haste de medição de
¡ ¡
profundidade 6 ou o objeto a ser medido devido a um
excesso de pressão.
O visor LCD 5 apresenta a respetiva medida.
¡ ¡
Após a medição:
Após fazer a medição, junte novamente os bicos de
¡ ¡
medição exterior 11 / bicos de medição interior 2
rodando a roda de ajustamento dos bicos de medição 7
para dentro, no sentido dos ponteiros do relógio.
Desligue novamente o visor LCD 5 carregando no botão
¡ ¡
LIGAR / DESLIGAR 10.
Indicação: Depois de aprox. 5 minutos, o visor LCD 5
desliga-se automaticamente.
Aperte novamente o parafuso de fixação 4 rodando-o no
¡ ¡
sentido dos ponteiros do relógio, até sentir uma resistência.
˜ Exemplos de utilização
Tip: Ao efetuar as medições, proceda sempre da maneira que
é indicada no capítulo "Utilizar o paquímetro".
Comparação entre ficha e tomada (ver fig. C):
Em primeiro lugar tire as medidas da ficha
¡ ¡
(ver imagem C.1).
Se necessário, anote o valor de medição.
¡ ¡
Em seguida tire as medidas do buraco (ver imagem C.2).
¡ ¡
Divergência de um tamanho de referência
(ver fig. D):
Tire as medidas de um objeto de referência (aqui A)
¡ ¡
(ver imagem D.1).
Mantenha os bicos de medição 2 / 11 nessa posição e
¡ ¡
carregue no botão de reposição a zeros (ZERO) 9 .
Em seguida tire as medidas do segundo objeto
¡ ¡
(ver imagem D.2) . O visor LCD 5 apresenta a diferença
entre a medida do segundo objeto e a do objeto de
referência (A).
Medir a espessura da base de um objeto
(ver fig. E):
Em primeiro lugar tire as medidas da profundidade do
¡ ¡
objeto (ver imagem E.1).
Mantenha a haste de profundidade 6 nessa posição e
¡ ¡
carregue no botão de reposição a zeros (ZERO) 9 .
Agora tire as medidas do objeto todo (ver imagem E.2). O
¡ ¡
visor LCD 5 indica a espessura da base do objeto.
Medição da distância entre dois orifícios idênticos
(ver fig. F):
Em primeiro lugar tire as medidas de um dos dois buracos
¡ ¡
que são iguais (ver imagem F.1).
Mantenha os bicos de medição 2 / 11 nessa posição e
¡ ¡
carregue no botão de reposição a zeros (ZERO) 9 .
Em seguida tire as medidas do total (ver imagem F.2).
¡ ¡
O visor LCD 5 indica apenas a medida da distância
intermédia.
PT 31
