Rufen Sie erneut das Menü „DISPLAY ADDRESS SETTING" auf. Drücken Sie dazu gleichzeitig länger die drei Tasten auf der rechten
Seite des Bedienfeldes [↑+ *←┘+ *↓+. Prüfen Sie die richtige Auswahl in „Display address setting" und in „I/0 Board address".
Verlassen Sie dieses Menüfenster durch Drücken von *←┘+.
Wenn nach der Konfiguration am Bedienfeld länger als 10 Sekunden kein Bild angezeigt wird, die Konfiguration Schritt für Schritt
wiederholen. Sollte der Fehler weiterhin bestehen, prüfen Sie, dass die Software des e-source-Managers die richtige Version hat
und ordnungsgemäß installiert wurde.
7.3. Aktivierung des e-source-Managers in der Wärmepumpe bzw. in den Wärmepumpen in
Kaskade
Falls noch nicht geschehen, konfigurieren Sie die Wärmepumpe bzw. die Wärmepumpen in Kaskade entsprechend der Merkmale
Ihrer Anlage.
Aktivieren Sie den „Source Manager" in der Wärmepumpe bzw. im Supervisor der Kaskade im Installateur-Menü → Konfiguration
→ Solekreis/Primärkreis → Source manager.
→

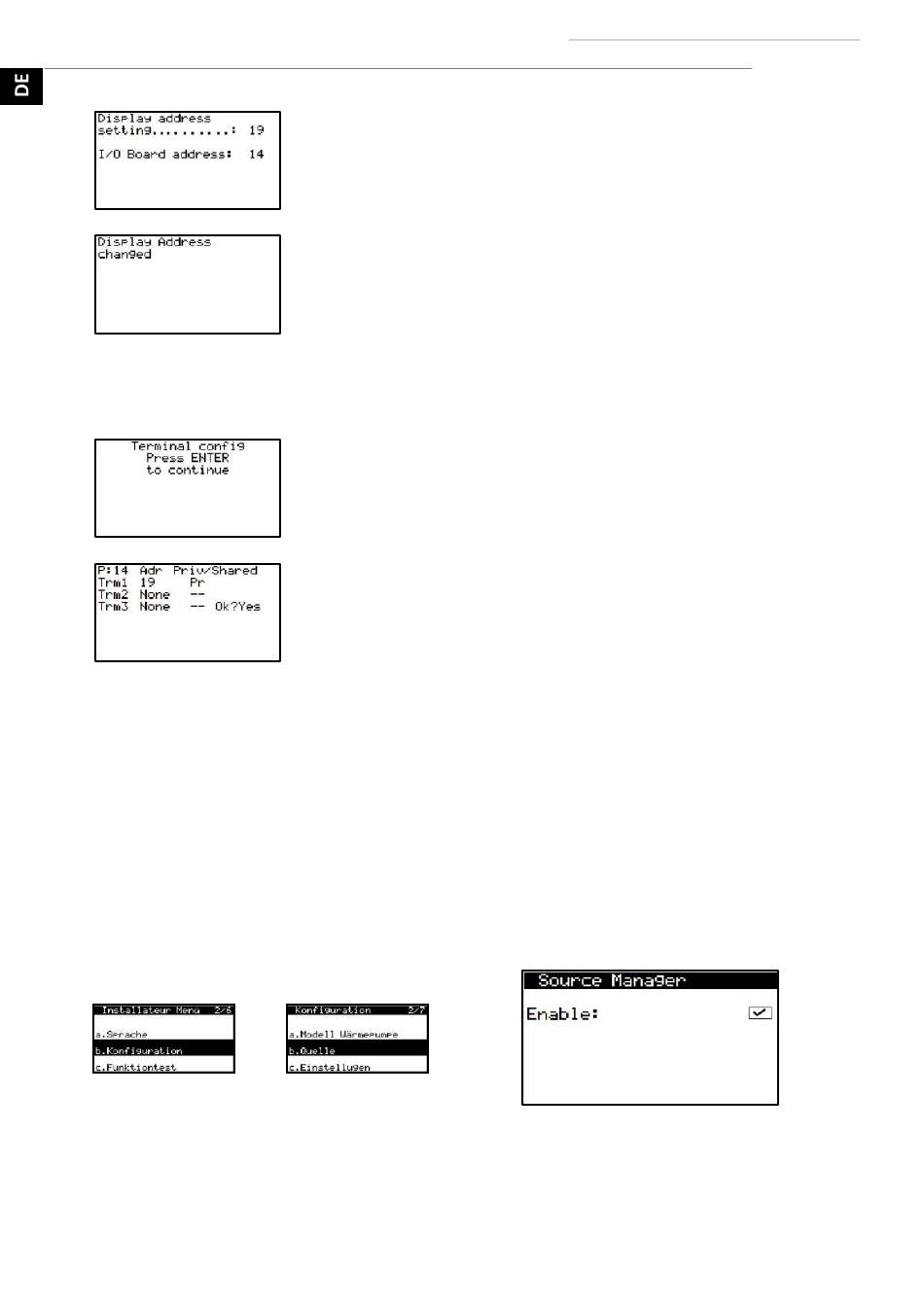

Abbildung 7.2. Menüfenster für die Aktivierung der Nutzung des e-source-Managers in der Wärmepumpe bzw. im Supervisor der
Benutzer-, Installateur- und Kundendienst-Handbuch
Zur Konfiguration der Adressen des e-source-Managers ändern Sie das „Display address
setting" und die „I/0 Board address" entsprechend.
Nach Durchführung der Änderungen wird das auf der Abbildung dargestellte Menüfenster
angezeigt. Dann wird am Bedienfeld kein Bild mehr angezeigt.
Es wird das auf der Abbildung dargestellte Menüfenster angezeigt. Drücken Sie *←┘+, um
zum nächsten Menüfenster zu gelangen.
Ändern Sie in „Trm1" erneut die Adresse des Bedienfeldes, wie auf der Abbildung
dargestellt.
Erneut *←┘+ drücken und die Privatsphäre des Bedienfelds „Pr" ändern. *←┘+ drücken bis
das „Nein" neben „Ok?" erreicht wird und auf „Ja" ändern. Drücken Sie *←┘+, um die
Konfiguration der Adresse des Bedienfelds abzuschließen.
→
Kaskade.
30
ecoSMART e-source
