Benutzer-, Installateur- und Kundendienst-Handbuch

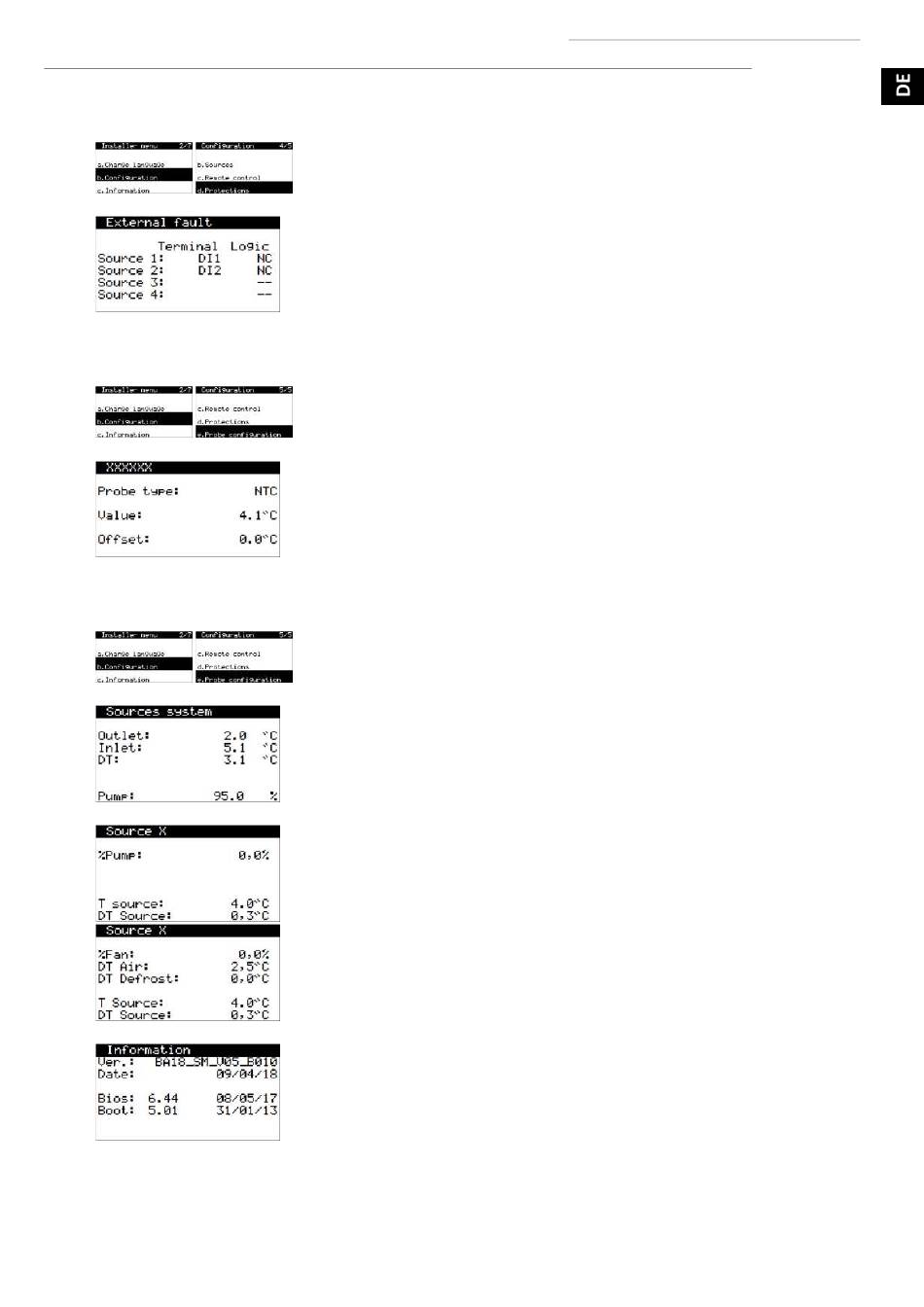

Externer Fehler
Hier kann die Logik NC/NO (normal geschlossen/geöffnet) des Digitaleingangs der
verschiedenen Quellen konfiguriert werden, um externe Alarmsignale zu empfangen.
XXXXXX
1. Hier wird die Art der installierten Fühler an jedem analogen Eingang und ihre aktuelle
Ablesung angezeigt.
2. Es kann ein Korrekturwert für die Ablesung des Fühlers eingegeben werden.
Hinweis: Es gibt Menüfenster für alle Temperaturfühler.
Solesystem
Der Betriebszustand der Sole-Hauptpumpe wird angezeigt. Zudem wird die Temperatur am
Ein- und Ausgang des Kollektors des Primärkreises sowie der Unterschied zwischen den
beiden Temperaturen (DT) angezeigt.
Geothermische oder aerothermische Wärmequelle 1, 2, 3 und 4
1. Anzeige des Regelanteils der Wärmequelle in %:
C. GEOTHERMISCH: Anzeige der Pumpendrehzahl in%.
D. AEROTHERMISCH: Anzeige der Lüfterdrehzahl in %.
2. Nur für aerothermische Quellen. Anzeige des Istwerts der Temperaturdifferenz (DT)
(Temperatur der Außenluft – Temperatur des Glykols am Ausgang der Wärmequelle)
und des eingestellten Werts für den Start der Abtauung.
3. Anzeige der Temperatur am Ausgang der Wärmequelle und der Differenz zur
Temperatur am Eingang zum Kollektor des Primärkreises.
Version
Hier werden Informationen über die installierte Anwendung in der Steuereinheit
angezeigt.
