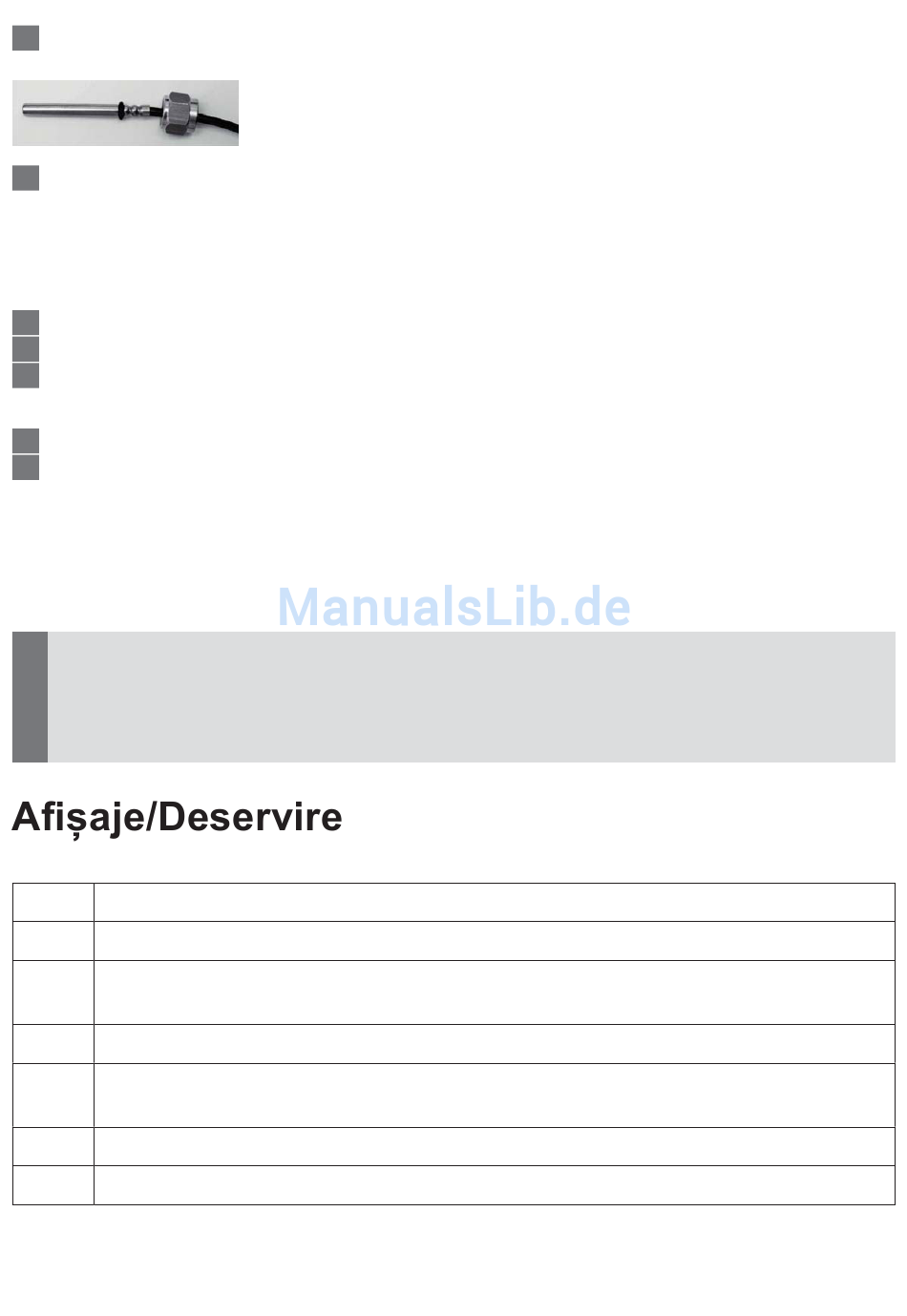

Împingeți inelul O în degajarea inferioară a senzorului de temperatură.
3
Împingeți senzorul de temperatură în robinetul cu bilă sferică, respectiv piesa T și
4
înșurubați-l.
Senzorul de temperatură nu trebuie să atingă fundul robinetului cu bilă sferică, al piesei T,
respectiv al conectorului.
Verificarea funcţionalităţii
Deschideți robinetele de închidere pe tur și retur.
1
Verificați etanșeitatea îmbinării filetate a conexiunii.
2
Apăsați butonul de pe contor pentru a porni afișajul.
3
Lucrări finale
Sigilați îmbinarea filetată a racordului și ambii senzori de temperatură.
1
Marcați conectorul în mod vizibil cu autocolantul "A1" livrat.
2
Montarea pe perete a calculatorului (opțional)
Opțional, calculatorul poate fi scos de la senzorul de debit și montat pe perete cu un
suport de perete.
Pentru aceasta, apăsați ușor punctele de îmbinare laterale de pe calculator și scoateți prin
ridicare calculatorul de la senzorul de debit.
!
Lungimea cablului dintre debitmetru și calculator este de max. 47 cm și nu poate
fi modificată!
Afișajul trebuie să fie accesibil în orice moment și trebuie să poată fi citit fără
mijloace auxiliare!
Coduri de informație
Cod Semnificație
F-1 Senzorul de temperatură este defect. Înlocuiți aparatul și returnați-l.
F-3 Senzorul de retur înregistrează o temperatură mai ridicată decât senzorul de tur. Verificați
dacă contorul de căldură/senzorii sunt așezați pe conductele corecte.
F-4 Senzorul de debit este defect. Înlocuiți aparatul și returnați-l.
F-5 Contorul de căldură măsoară perfect. - Pentru a economisi curent electric, interfața optică
este nefuncțională temporar.
F-6 Sensul de curgere al debitmetrului este greșit. Verificați poziția de montare.
C-1 Contorul are un defect permanent și trebuie înlocuit. Valorile citite nu pot fi folosite.
