techem compact V e ames (MID) Betriebsanleitung Seite 32

GEBRUIKSHANDLEIDING
Doelgroep
Gekwalificeerde vakmensen
Door Techem opgeleid vakpersoneel
Apparaatkenmerken
Bedoeld voor de inbouw in een aansluitstuk met schroefdraad M77x1,5. - Het aansluit-
stuk moet de aanduiding A1 zijn gekenmerkt.
Deze warmtemeter is ook leverbaar voor de aansluitstukken met de volgende aanduidin-
gen: EN14154 (IST) • EN14154 (TE1).
Het rekenwerk is afneembaar.
Uitsluitend leverbaar met 2 vrije 6,0 mm temperatuursensoren en aansluitmoer met
binnenschroefdraad.
Uitgerust met een Stromingsrichtingherkenning. Als de meter terug loopt, wordt het
actuele debiet met een "-" voor de waarde weergegeven.
Geschikt voor draadloze gegevens verzending. De RF-functie wordt met de software
TAVO geactiveerd (zie TAVO online hulp of TAVO-handboek).
Montage
Voorwaarden
De warmtemeter moet gedurende de volledige levensduur van het apparaat tegen
magnetiet en vuil worden beschermd.
Voor de filter en achter de warmtemeter moeten afsluiters zijn gemonteerd.
!
De warmtemeter alleen inbouwen in het gedeelte waarvoor gemaakt is de re-
tourvariant in het gedeelte met de lage temperatuur en de aanvoervariant in het
gedeelte met de hoge temperatuur.
Typeplaatje in acht nemen!
Montage van de meetinzetwarmtemeter

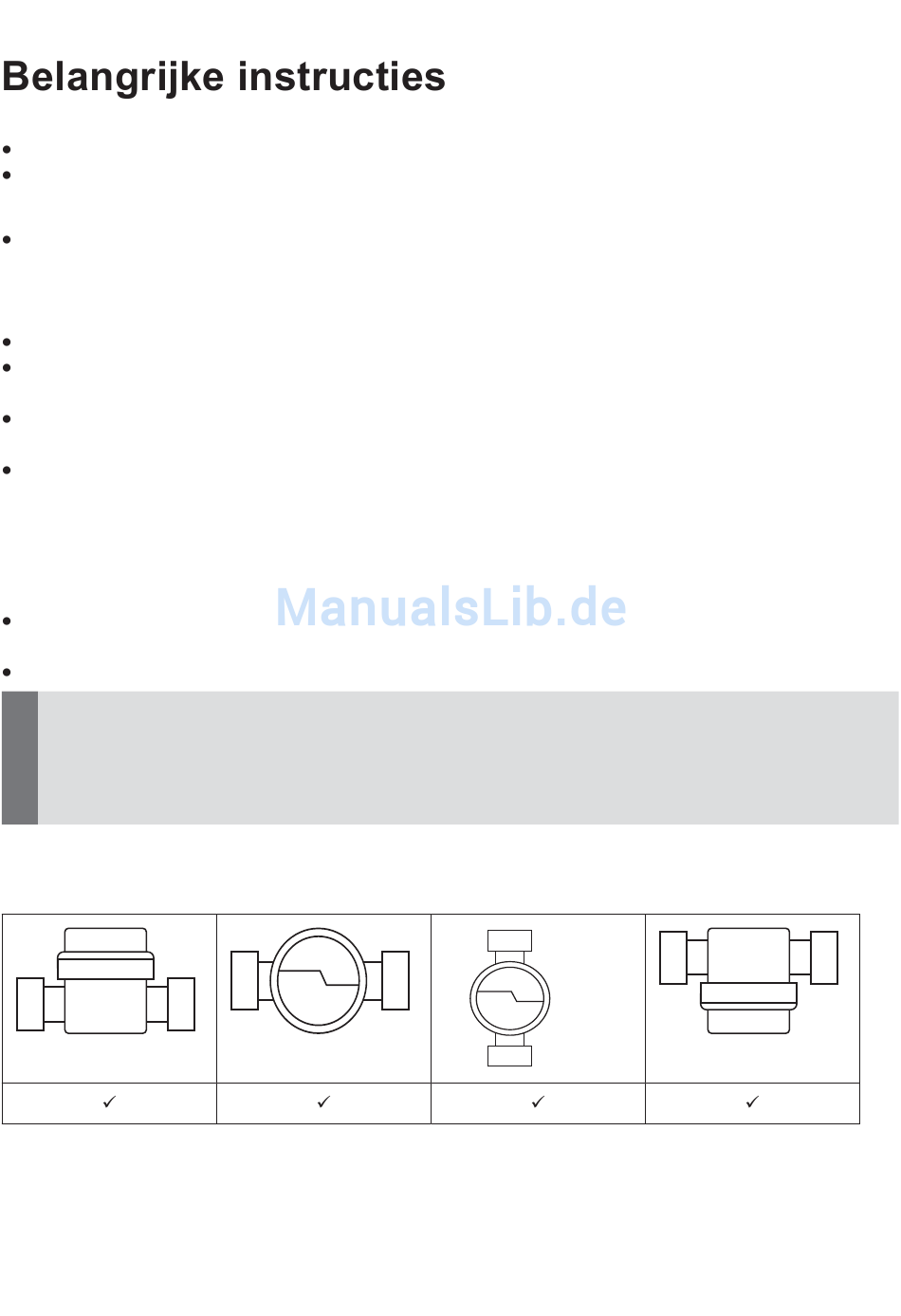

Toegelaten inbouwposities A1
32
